GreenWorks DHF410 - Vista Despiezada

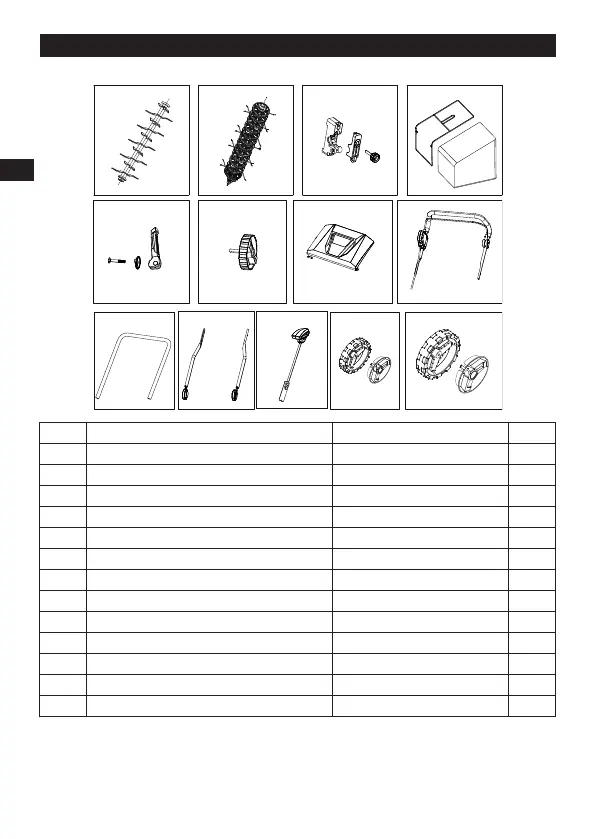

9 VISTA DESPIEZADA
1
2
3 4
9
5
6
7
8
10
12
11
13
N.º Descripción N.º pieza Cant.
1 Cilindro de la cuchilla R0102490-00 1
2 Cilindro de dientes R0102491-00 1
3 Conjunto de bloqueo del cilindro R0102940-00 1
4 Recogehierba R0102941-00 1
5 Conjunto de fijaciones de asas superior/intermedia R0102483-00 4
6 Conjunto de mando de asa inferior R0102485-00 2
7 Aleta de descarga trasera R0102942-00 1
8 Conjunto de control de asa superior R0102480-00 1
9 Asa intermedia R0102482-00 1
10 Asa inferior R0102484-00 2
11 Palanca de ajuste de profundidad R0102943-00 1
12 Conjunto de rueda trasera R0102489-00 2
13 Conjunto de rueda delantera R0102488-00 2
