5. Deseche la caja y el material de embalaje de
conformidad con los reglamentos locales.

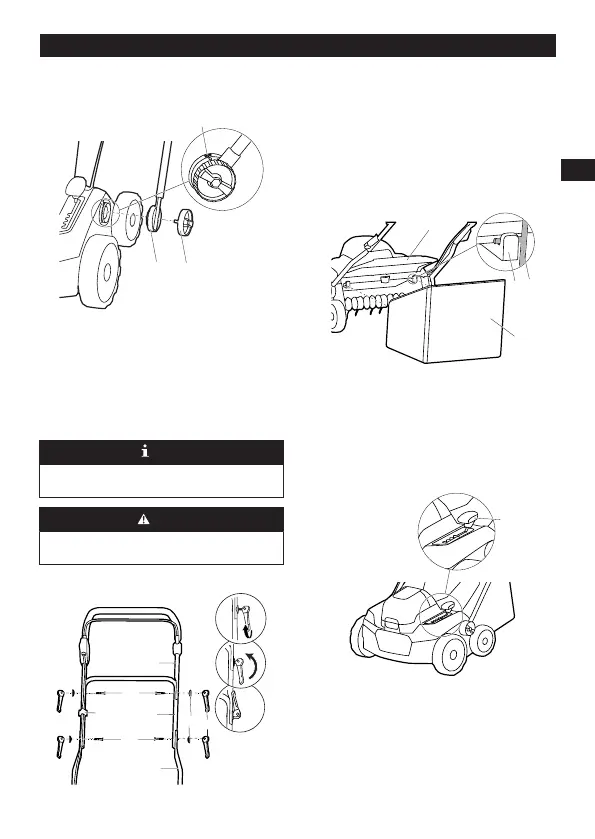

3.2 INSTALACIÓN DEL ASA INFERIOR
10
23
14
1. Fije el soporte del asa (23) al lateral de la
máquina.
2. Introduzca el perno del mando del asa (10) por el
soporte.
3. Gire el mando del asa en sentido horario para
bloquear el asa inferior.
4. Ajuste el asa inferior en una de las tres
posiciones (14).
5. Realice la misma operación en el otro lado.
NOTA
Asegúrese de que los dos mandos de las asas estén
en la misma posición.
AVISO
No dañe los cables cuando pliegue o despliegue el
asa.
3.3 INSTALACIÓN DEL ASA SUPERIOR
4
16
15
24
3
5
6
15
1. Alinee los orificios del asa superior (3), el asa
intermedia (5) y el asa inferior (6).
2. Introduzca los pernos (15) por los orificios y los
espaciadores (16).
3. Apriete las palancas de apertura rápida (4) sobre
los pernos.
4. Realice la misma operación en el otro lado.
5. Fije el cable de alimentación al asa con la pinza
(24).
3.4 INSTALACIÓN DEL RECOGEHIERBA
7
18
11
17
1. Abra la aleta de descarga trasera (7) y sujétela.
2. Sostenga el recogehierba (11) por el asa y acople
los ganchos (17) sobre las ranuras (18).
3. Cierre la aleta de descarga trasera (7).
3.5 AJUSTE DE LA PROFUNDIDAD DE
TRABAJO
La máquina puede ajustarse a distintas profundidades
de trabajo.
8
• Tire hacia delante de la palanca de ajuste de
profundidad (8) para aumentar la profundidad de
trabajo.
• Tire hacia atrás de la palanca de ajuste de
profundidad para disminuir la profundidad de
trabajo.
