ARMADO
14

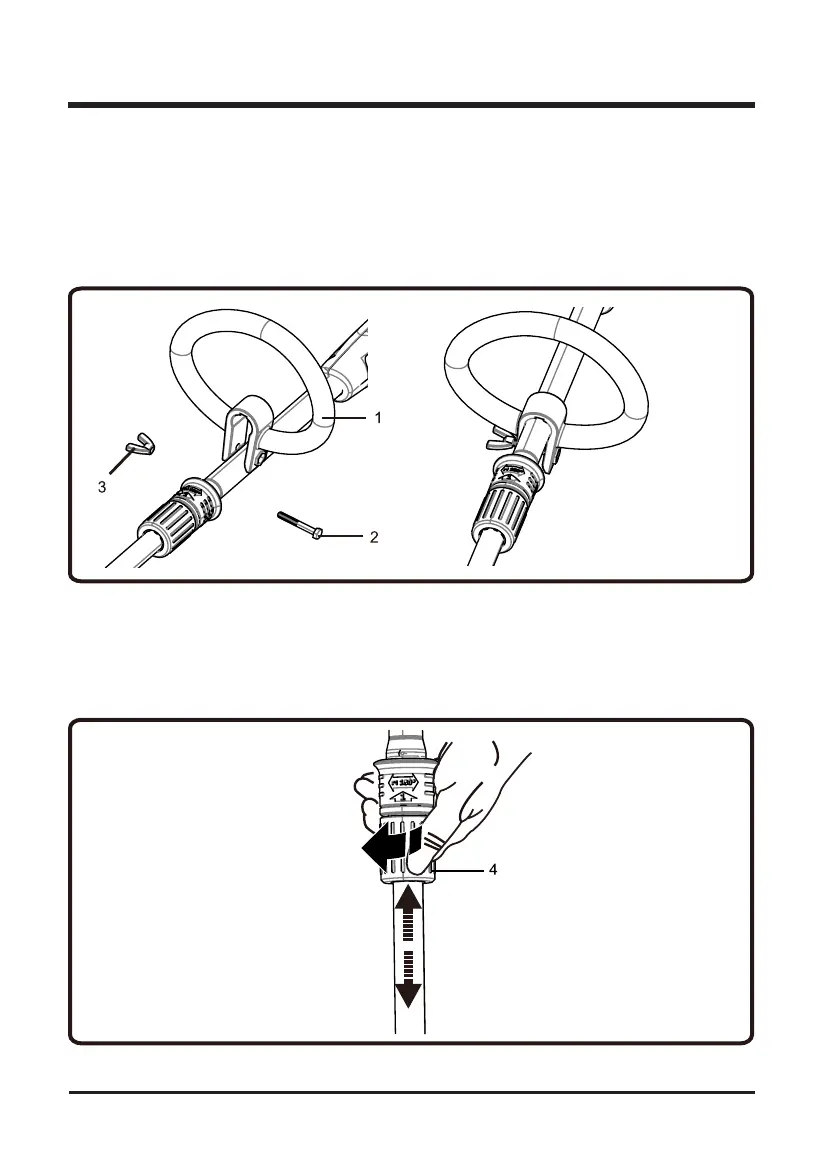

FIJACIÓN DEL MANGO DELANTERO (VEA LA FIGURA 2.3)
1. Asegúrese de que la desbrozadora no esté enchufada.
2. Sitúe la empuñadura (1) a lo largo del eje de la cabeza motriz en una posición que permita
un funcionamiento cómodo.
3. Deslice el perno (2) a través de los agujeros del mango delantero.
4. Coloque la tuerca de mariposa (3) en el perno y apriétela de forma segura.
AJUSTE DE LA LONGITUD DEL TUBO
(VEA LA FIGURA 2.4.)
1. Aoje el collarín de bloqueo (4) girándolo en el sentido indicado por la echa en la
ilustración 2.4.
2. Tire del tubo para extenderlo o empújelo hacia la empuñadura para acortar su longitud.
Una vez que lo haya ajustado a la longitud deseada, apriete el collarín de bloqueo
girándolo en sentido opuesto según lo indica la echa en la ilustración 2.4.
Fig. 2.3
Fig. 2.4
