GreenWorks STA808 - Vue Éclatées

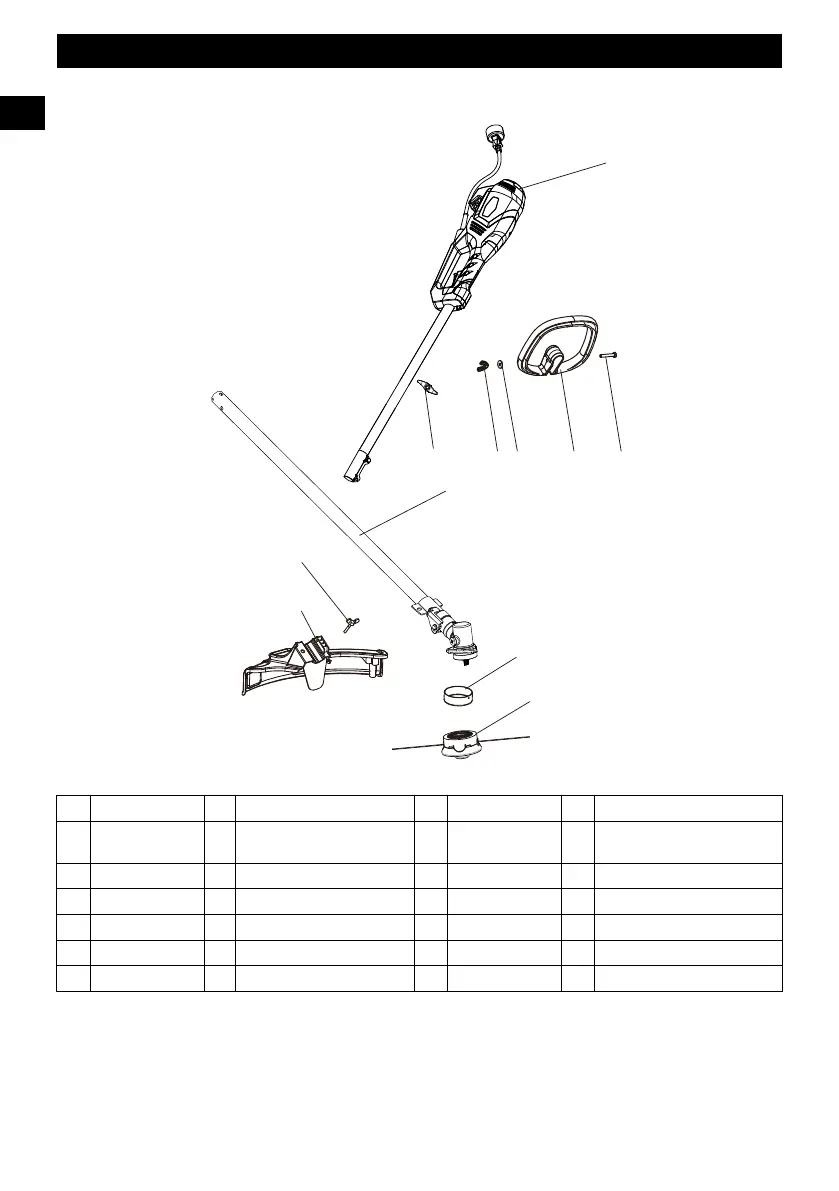

16 VUE ÉCLATÉES
1
2 3 4
5
6
7
8
9
10
11
No No de pièce Qté Description No No de pièce Qté Description
1 31118524 1 Assemblage de la tête méca-
nique
7 31117524 1 Ensemble de l’arbre inférieur
2 34104511 1 Écrou à oreilles 8 32202524 1 Couvercle
3 3290608 1 Rondelle 9 322011429 2 Vis à oreilles
4 34103511 1 Poignée auxiliaire 10 33319836 2 Couvercle
5 3220178 1 Boulon 11 31108836 2 Bobine
6 341111437AB 1 Bouton
