GreenWorks STA808 - Vista Despiezada

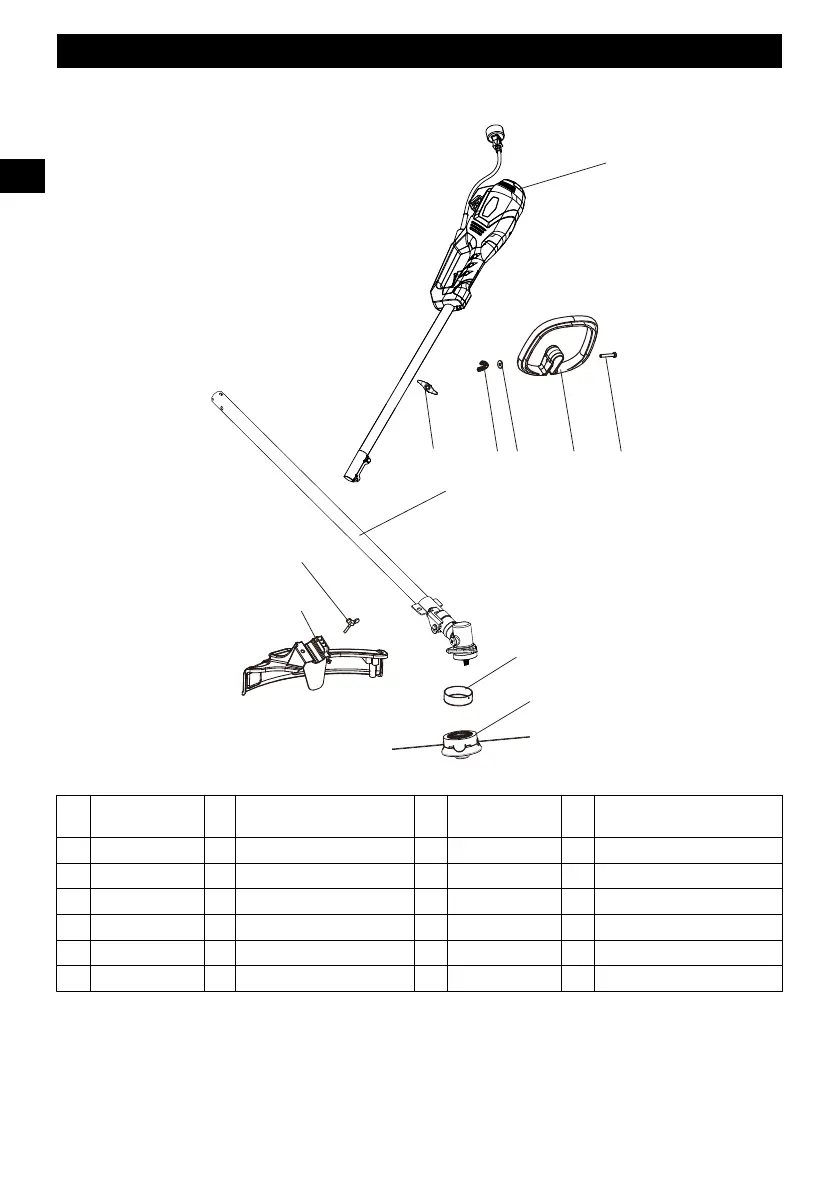

16 VISTA DESPIEZADA
1
2 3 4
5
6
7
8
9
10
11
Nº Nº pieza Ca
nt.
Descripción Nº Nº pieza Ca
nt.
Descripción
1 31118524 1 Conjunto de cabezal 7 31117524 1 Conjunto de eje inferior
2 34104511 1 Tuerca de mariposa 8 32202524 1 Cubierta
3 3290608 1 Arandela 9 322011429 2 Tornillo de mariposa
4 34103511 1 Asa auxiliar 10 33319836 2 Cubierta
5 3220178 1 Perno 11 31108836 2 Carrete
6 341111437AB 1 Mando
