2.2 CIM 500 Ethernet -moduuli
1
2
3
4 5 6
7
8
9
TM057431

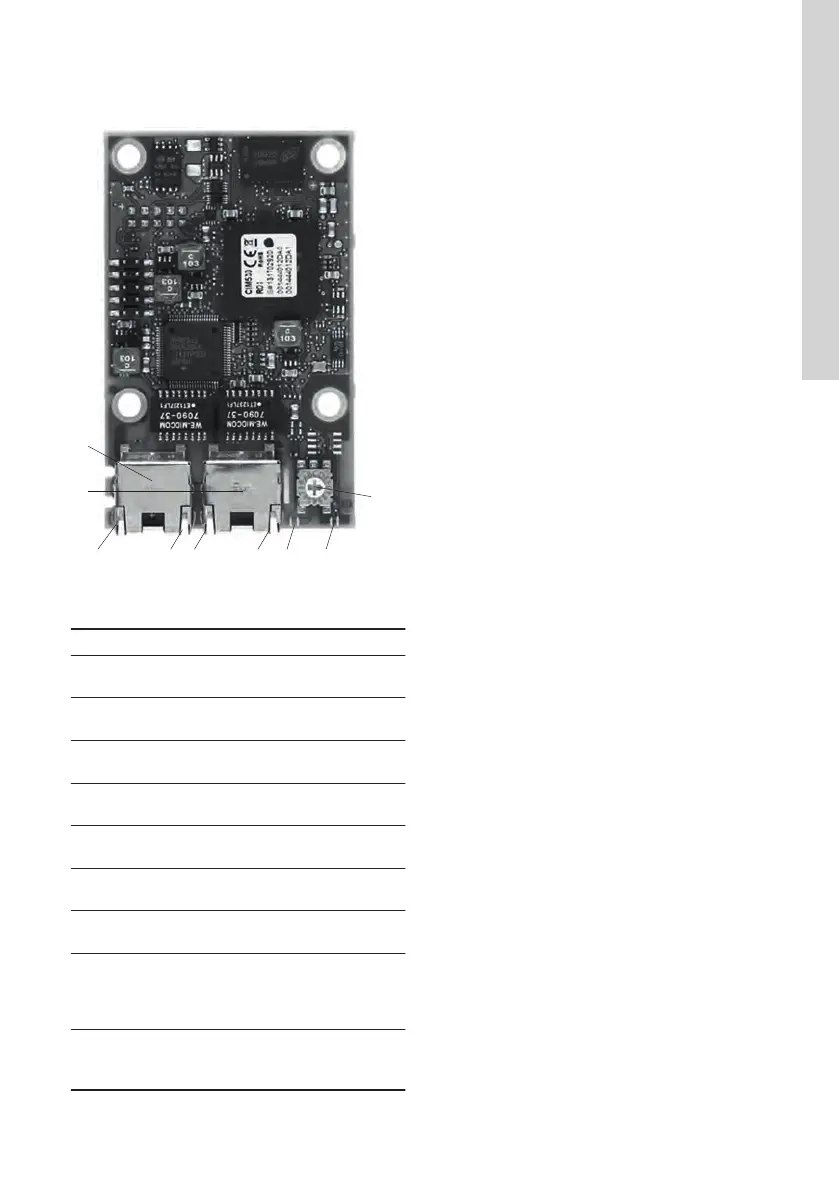

CIM 500 Ethernet -moduuli
Nro Kuvaus Kuvaus
1 ETH1
Industrial Ethernet -verkon
RJ45-liitin 1
2 ETH2
Industrial Ethernet -verkon
RJ45-liitin 2
3 DATA1
Tiedonsiirtotilan LED-valo,
RJ45-liitin 1
4 LINK1
Yhteyden LED-valo, RJ45-
liitin 1
5 DATA2
Tiedonsiirtotilan LED-valo,
RJ45-liitin 2
6 LINK2
Yhteyden LED-valo, RJ45-
liitin 2
7 LED1
Valitun Ethernet-protokollan
punainen/vihreä tila-LED
8 LED2
CIM 500:n ja Grundfos-
laitteen välisen sisäisen
tiedonsiirron punainen/vihreä
LED-valo
9 SW1
Kierrettävä kytkin Industrial
Ethernet -protokollan
valintaan
Aiheeseen liittyvät tiedot
5. T
iedonsiirtotilan ja -yhteyden LED-valot
