Grundfos CIM 500

3.2 Ethernet-kaapelin kytkeminen
Käytä RJ45-pistokkeita ja Ethernet-kaapelia. Kaapelin
suojavaippa on kytkettävä suojamaahan molemmissa
päissä.
Kaapelin suojavaippa on kytkettävä
suojamaahan joko maadoitusliittimellä tai
liittimen kautta.
Jos kyseessä on GRM IP-tiedonsiirto
(Grundfos Remote Management), verkko
on suojattava palomuurilla.
Kaapelin maksimipituus
Nopeus
[Mbit/s]
Kaapelityyppi
Kaapelin
maksimipituus
[m
(ft)]
100/10
CAT5, CAT5e,
CAT6
100 (328)
CIM 500 voidaan asentaa verkkoratkaisuun, johon on
kytketty useita laitteita. Moduulissa on valmiina
kahden portin kytkin, jolla eri laitteet voidaan kytkeä
rinnan ilman ylimääräisiä Ethernet-kytkimiä. V
ain
rinnankytkennän viimeinen laite liitetään yhteen
Ethernet-porttiin. Jokaisella Ethernet-portilla on oma
MAC-osoitteensa. CIM 500 -moduulissa on
sisäänrakennettu kytkin, joten CIM 500 -moduulien
välillä voi olla aina 100 metriä kaapelia.

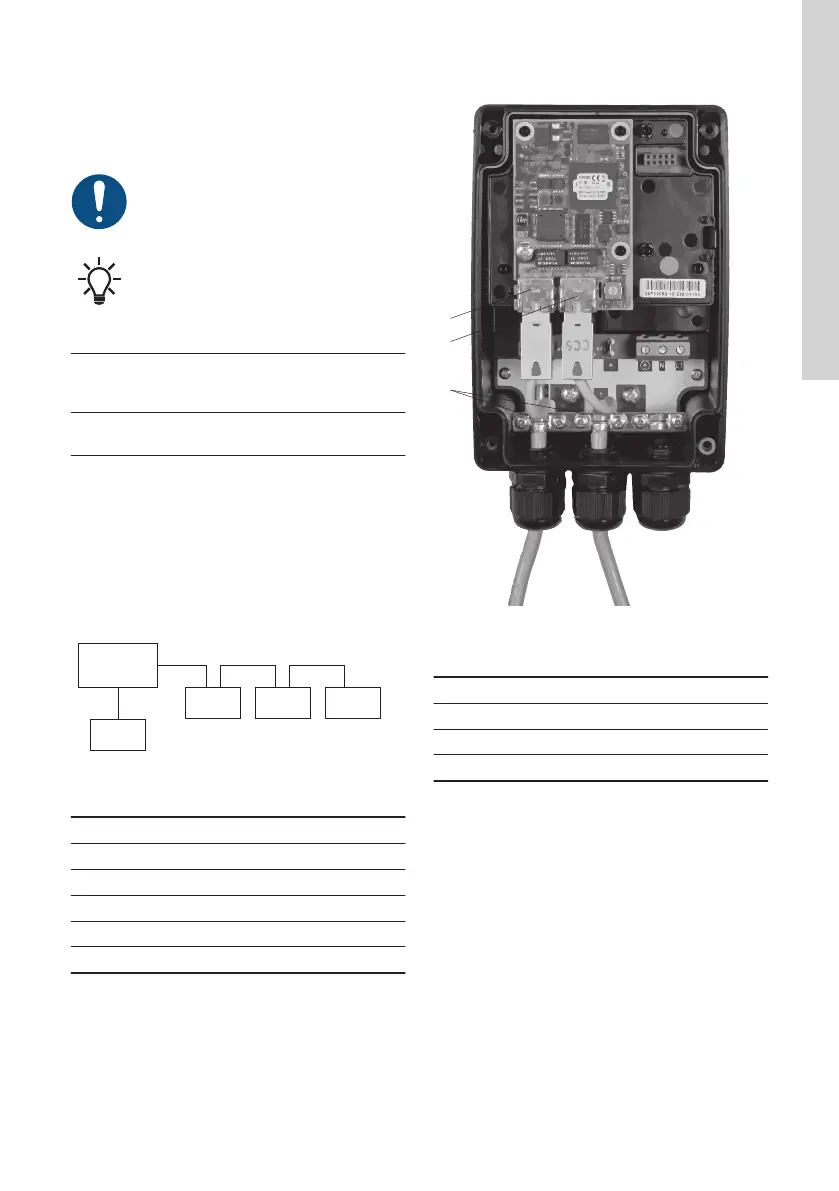

1
2
3 4 5
TM056435
Esimerkki Industrial Ethernet -verkosta
Nro Kuvaus
1 Ethernet-kytkin
2 CIM 500
3 CIM 500
4 CIM 500
5 CIM 500
1
2
3
TM057480
Ethernet-kytkentäesimerkki
Nro Kuvaus
1 Industrial Ethernet -verkon RJ45-liitin 1
2 Industrial Ethernet -verkon RJ45-liitin 2
3 Maadoitusliitin/GND
101
Suomi (FI)
