Grundfos CIM 500

3.3 Industrial Ethernet -protokollan valinta

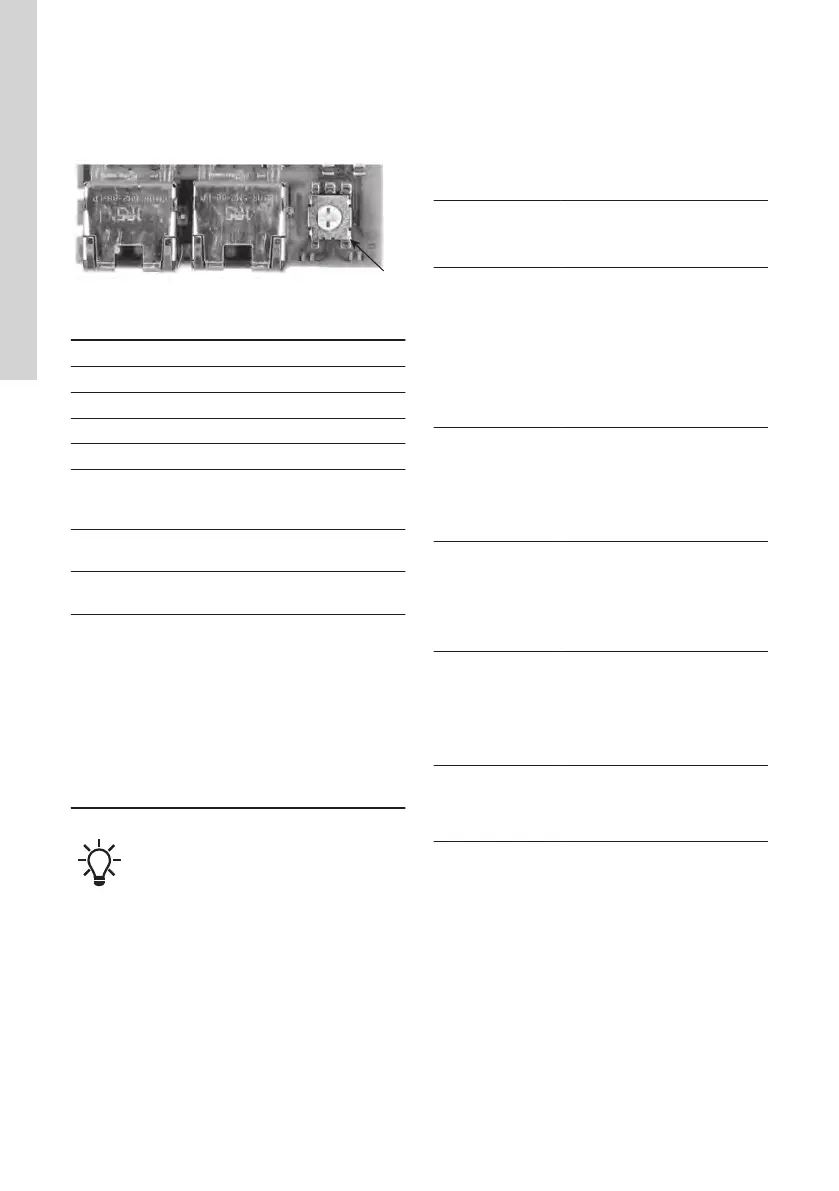

Moduulissa on kierrettävä kytkin Industrial Ethernet -
protokollan valintaa varten. Katso alla olevaa kuvaa.
TM057481
Industrial Ethernet -protokollan valinta
Nro Kuvaus
0 PROFINET IO, oletusasetus
1 Modbus TCP
2 BACnet IP
3 EtherNet/IP
4
GRM IP, joka on tarkoitettu Grundfos
Remote Management -etähallintaan.
Edellyttää sopimusta Grundfosin kanssa.
5
Grundfos iSOLUTIONS Cloud (GiC) -
pilvipalvelu
6...E
Varattu. LED1 palaa jatkuvasti punaisena,
jos asetukset on määritetty virheellisesti.
F
Tehdasasetusten palautus.
Kierrä kytkin tähän asentoon.
LED1 alkaa vilkkua punaisena ja vihreänä
20 sekunnin ajan osoittaen, että
tehdasasetusten palautus on käynnissä.
20 sekunnin kuluttua LED1:n vilkkuminen
lakkaa ja tehdasasetusten palautus alkaa.
Kun LED1 ja LED2 sammuvat,
tehdasasetukset on palautettu. Kytkimen
voi kiertää toiseen asentoon.
Jos moduulissa on virta, kun kierrettävän
kytkimen asentoa vaihdetaan, moduuli
käynnistyy uudelleen käyttäen uuden
kytkinasennon mukaista protokollaa.
Aiheeseen liittyvät tiedot
2. Käyttökohteet
3.4 IP-osoitteiden määritys
Moduulissa on pysyvä eli staattinen verkkopalvelimen
IP-osoite. V
erkkopalvelimen kautta voi muuttaa IP-
osoitteen asetuksia tai valita käyttöön DHCP-
palvelimen.
Verkkopalvelimen
käyttämät IP-
oletusasetukset
IP-osoite: 192.168.1.100
Aliverkon peite: 255.255.255.0
Yhdyskäytävä: 192.168.1.1
PROFINET IO:n
laitenimi ja IP-
asetukset
Laitenimi määritetään
verkkopalvelimen asetuksissa
tai PROFINET IO -
konfigurointityökalulla. PLC
määrittää IP-osoitteen
automaattisesti. Määritetty
PROFINET
-IP-osoite ei saa olla
sama kuin verkkopalvelimen IP-
osoite.
Modbus TCP:n IP-
asetukset
Määritä joko staattinen IP-
osoite verkkopalvelimelta tai
valitse käyttöön DHCP-palvelin.
Määritetty Modbus-TCP-osoite
ei saa olla sama kuin
verkkopalvelimen IP-osoite.
BACnet IP:n IP-
asetukset
Määritä joko staattinen IP-
osoite verkkopalvelimelta tai
valitse käyttöön DHCP-palvelin.
BACnet IP:llä ja
verkkopalvelimella on sama IP-
osoite.
EtherNet/IP:n IP-
asetukset
Määritä joko staattinen IP-
osoite verkkopalvelimelta tai
valitse käyttöön DHCP-palvelin.
Määritetty EtherNet/IP-osoite ei
saa olla sama kuin
verkkopalvelimen IP-osoite.
GiC:n IP-asetukset
GiC käyttää DHCP-
verkkoprotokollaa, ja liitetty
reititin määrittää IP-osoitteen
automaattisesti.
102
Suomi (FI)
