Español (ES) Instrucciones de instalación y funcionamiento
Traducción de la versión original en inglés
CONTENIDO
Página
1. Símbolos utilizados en este documento
2. Manipulación
Siga las instrucciones descritas a continuación al izar la bomba
completa con el motor:
• Bombas con motores de 0,37 - 5,5 kW:
Ice la bomba por la brida del motor empleando correas o apa-
rejos similares.
• Bombas con motores de 7,5 - 22 kW:
Ice la bomba por las argollas del motor.
• Bombas con motores de 30-45 kW:
Ice la bomba por los enganches situados en la brida del motor.
• Bombas con motores de 55-75 kW:
Ice la bomba por las argollas situadas a los lados del motor.

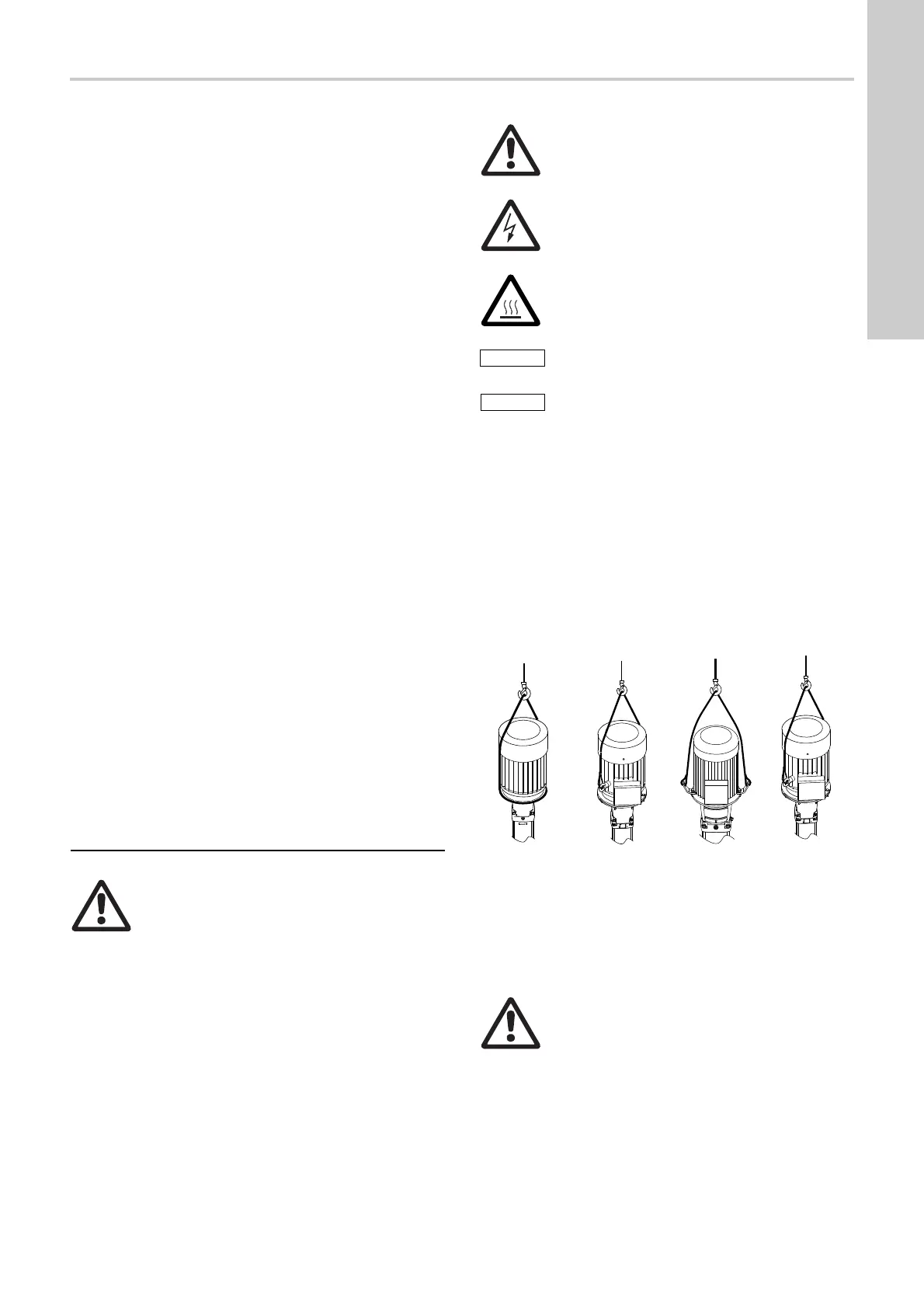

Fig. 1 Izado correcto de una bomba CR
Si el motor con el que está equipada una bomba CR, CRI o CRN
no es de tipo MG o no ha sido fabricado por Siemens, se reco-
mienda izarla por la brida del motor, empleando correas.
1. Símbolos utilizados en este documento
77
2. Manipulación
77
3. Denominación
78
3.1 Clave de tipo para bombas CR, CRI y CRN 1s, 1, 3, 5,
10, 15 y 20
78
3.2 Clave de tipo para bombas CR y CRN 32, 45, 64, 90,
120 y 150
78
4. Aplicaciones
78
5. Datos técnicos
78
5.1 Temperatura ambiente y altitud
78
5.2 Temperatura del líquido
79
5.3 Presión máxima de funcionamiento y temperatura del
líquido para el cierre mecánico
79
5.4 Presión mínima de entrada
79
5.5 Presión mínima de entrada
79
5.6 Caudal nominal mínimo
80
5.7 Datos eléctricos
80
5.8 Frecuencia de arranques y paradas
80
5.9 Dimensiones y pesos
80
5.10 Nivel de ruido
80
6. Instalación
80
6.1 Cimentación
81
6.2 Amortiguación de vibraciones
82
6.3 (Instalación en exterior)
82
6.4 Superficies calientes o frías
82
6.5 Pares de apriete
82
6.6 Fuerzas y pares de torsión de las bridas
83
7. Conexión eléctrica
84
7.1 Entrada de cable/conexión atornillada
84
7.2 Conexión trifásica
84
7.3 Conexión monofásica
85
7.4 Posiciones de la caja de conexiones
85
7.5 Funcionamiento con convertidor de frecuencia
85
8. Puesta en marcha
86
8.1 Rodaje del cierre mecánico
86
9. Mantenimiento
86
10. Protección contra heladas
87
11. Servicio
87
11.1 Manuales y kits de reparación
87
12. Localización de averías
88
13. Eliminación del producto
88
Aviso
Leer estas instrucciones de instalación y funciona-
miento antes de realizar la instalación. La instalación
y el funcionamiento deben cumplir con las normati-
vas locales en vigor.
Aviso
Si estas instrucciones no son observadas puede
tener como resultado daños personales.
Aviso
Si no se presta atención a estas instrucciones,
puede haber un corto circuito con riesgo de ser
dañado o muerte.
Aviso
La cubierta del producto puede estar muy caliente y
causar graves quemaduras.
Precaución
Si no se respetan estas instrucciones de seguridad
podrían producirse problemas o daños en el equipo.
Nota
Observaii sau instruciuni care uureaz lucrul i
asigur exploatarea în condiii de siguran.
TM04 0339 0608 TM04 0341 0608 TM05 9564 4113 TM04 0341 0608
0,37 - 5,5 kW 7,5 - 22 kW 30-45 kW 55-75 kW
Advertencia
Asegúrese de que la bomba se mantiene en una
posición estable durante el desembalaje y la instala-
ción mediante el uso de las correas usadas para izar
la bomba.
Recuerde que, por lo general, el centro de gravedad
de la bomba se encuentra próximo al motor.
