Русский (RU)
47
6. Подключение электрооборудования

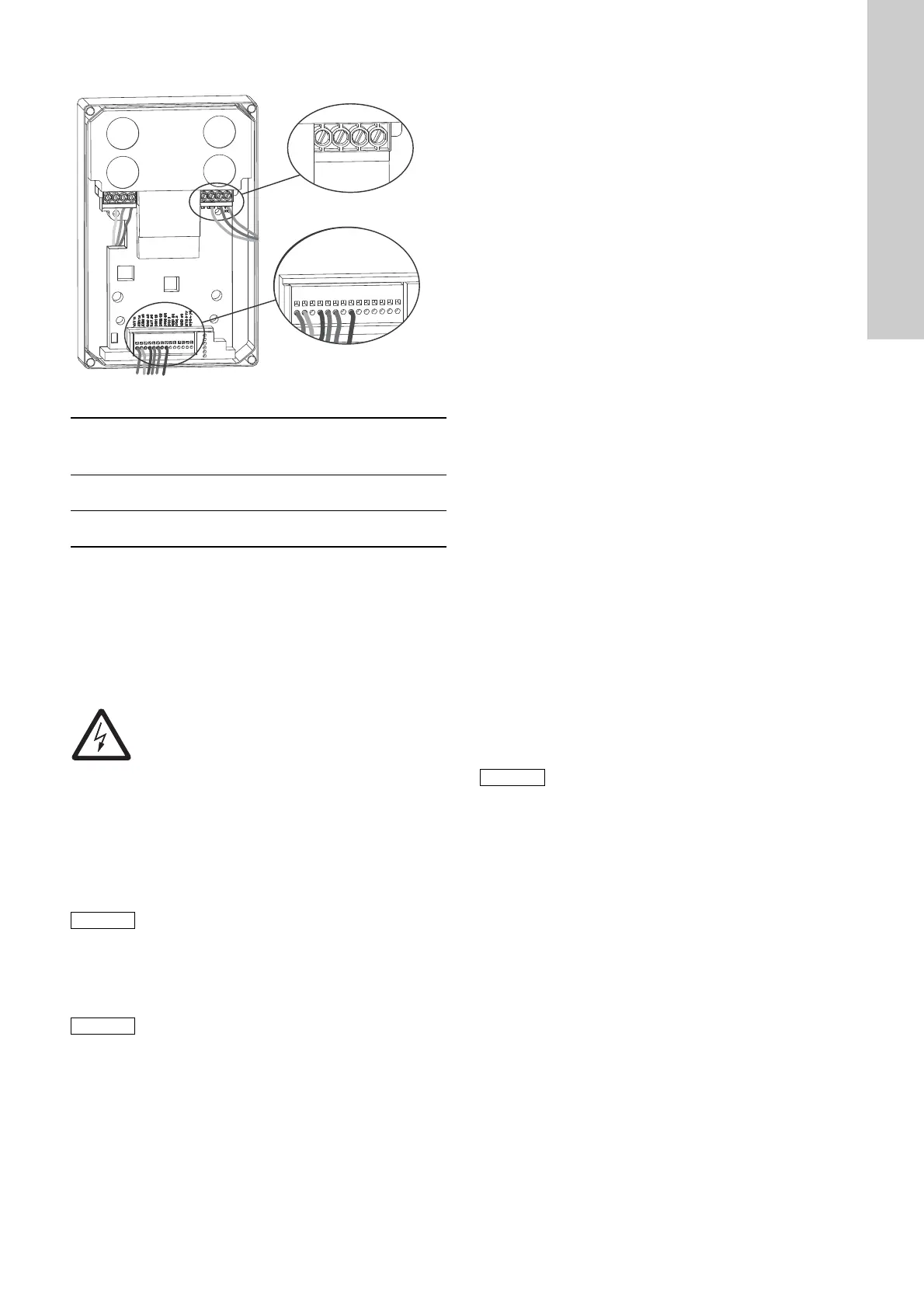

Рис. 1 Обзор электрических соединений
ЧРП уже подключен к дозировочному насосу DMX/DMH,
необходимо только подключить питание.
6.1 Электропитание
На стороне входа электропитания преобразователя частоты
не требуются никакие особые меры предосторожности.
Рекомендуется использовать стандартные предохранители
электропитания и сетевой выключатель или автомат защиты.
Отключение от разъема к питающей сети должно всегда
выполняться синхронно для всех полюсов (L1/L2/L2 или
L1/N).
Сечение соединительных проводов:
•0,2 - 4/6 мм
2
жесткий/гибкий кабель AWG 24-10
Для последовательного подключения напряжения питания
при сечении кабеля до 2 x 2,5 мм
2
необходимо
использовать двойные концевые муфты проводов.
6.1.1 Подсоединение ЧРП к питающей сети
1. Отключите питание.
2. Снять переднюю крышку с блока питания.
3. Пропустить сетевой кабель через кабельный ввод.
4. Снять защитное покрытие кабеля на длину прибл. 3-5 см и
проводов на длину 7 мм.
5. Соединить провода с сетевым штепселем в соответствии
со схемами клемм
, нанесенными на ЧРП, см. рис. 1
питающей сети.
Однофазное исполнение ЧРП: соединить фазовую
линию (L1) с L1, нейтральную линию (N) с L2/N и
защитное заземление (PE) с PE.
Трехфазное исполнение ЧРП: соединить фазовые линии
(L1, L2, L3) с L1, L2/N и L3, а защитное заземление (PE)
с PE.
Затянуть винты с моментом 0,5 - 0,6 Нм.
6. Затянуть кабельный ввод.
7. Установить на место переднюю крышку
блока питания и
затянуть винты на крышке. Затянуть винты с моментом 3,5
Нм ± 20 %.
7. Характеристики ЧРП
7.1 Варианты исполнения ЧРП, используемые с
насосами DMX и DMH
Поставщик предлагает большой набор вариантов исполнения
ЧРП. Насосы DMX и DMH компании Grundfos доступны в
нескольких вариантах исполнения ЧРП на выбор.
с монтажом на электродвигателе насоса;
•IP66
с интегрированным потенциометром;
без тормозного резистора (BW);
без сертификации ATEX.
7.2 Режимы эксплуатации
Выбор режима работы (ручной или аналоговый) может
осуществляться с центрального пульта управления.
Если активируется AIN 1 (аналоговый вход 1), выбирается
ручной режим, а управление ЧРП осуществляется с
помощью потенциометра.
Если активируется AIN 2 (аналоговый вход 2), выбирается
ручной режим, а управление ЧРП осуществляется с
помощью аналогового сигнала 4-20 мА.
7.2.1 Постоянная настройка режима работы (ЧРП,
исполнение A)
В
случае отсутствия центрального пульта управления режим
работы может быть задан постоянно ручным или аналоговым.
По умолчанию ЧРП переводится в ручной режим со
встроенным потенциометром.
Ручной режим работы со встроенным потенциометром
(по умолчанию)
Клеммы 43 и 22 соединяются с помощью перемычки.
Включается цифровой вход 2.
Включается аналоговый вход 1 "AIN 1", привязанный к
потенциометру.
Регулирование
частоты вращения возможно только с
помощью потенциометра.
Для аналогового управления 4-20 мА настройки необходимо
задать в соответствии с разделом Изменение режима
работы на аналоговое управление (под заказ):
TM06 4606 2815
Исполнение
ЧРП
Исполнение
электродвигат
еля
Напряжение
электропитания
1~
(1-фазный)
0,75 кВт
1~ (1-фазный) 200-240 В
± 10 %, 47-63 Гц
3~
(3-фазный)
> 0,75 кВт
3~ (3-фазный) 380-480 В
- 20 %/+ 10 %, 47-63 Гц
ОПАСНОСТЬ
Поражение электрическим током
Перед подключением устройства
отключите электропитание.
Крышка ЧРП может быть открыта только
уполномоченным и квалифицированным
персоналом.
Подключение электрооборудования должно
выполняться только квалифицированным
электриком в соответствии с местными
нормами и правилами.
Неизолированные части проводов не
должны выступать из клемм.
Внимание
Как только будет подключено
электропитание и выполнено включение,
насос может автоматически начать работу
в зависимости от настройки
потенциометра. Убедитесь в том, что
питание включается только тогда, когда
насос готов к запуску и эксплуатации, см.
руководство по монтажу и эксплуатации
насоса.
Внимание
Необходимо соблюдать требования
руководства поставщика "BU 0180" для ЧРП,
поставляемого с изделием.
10V 11
AIN1 14
AIN2 16
GND 40
24V 43
DIN1 21
DIN2 22
DIN3 23
DO1 1
GND 40
DO2 3
GND 40
SYS+77
SYS+78
L3 L2/N L1 PE
Электропитание
Клеммы
Внимание
Необходимо соблюдать требования
руководства поставщика "BU 0180" для ЧРП,
поставляемого с изделием.
