6. Branchement électrique

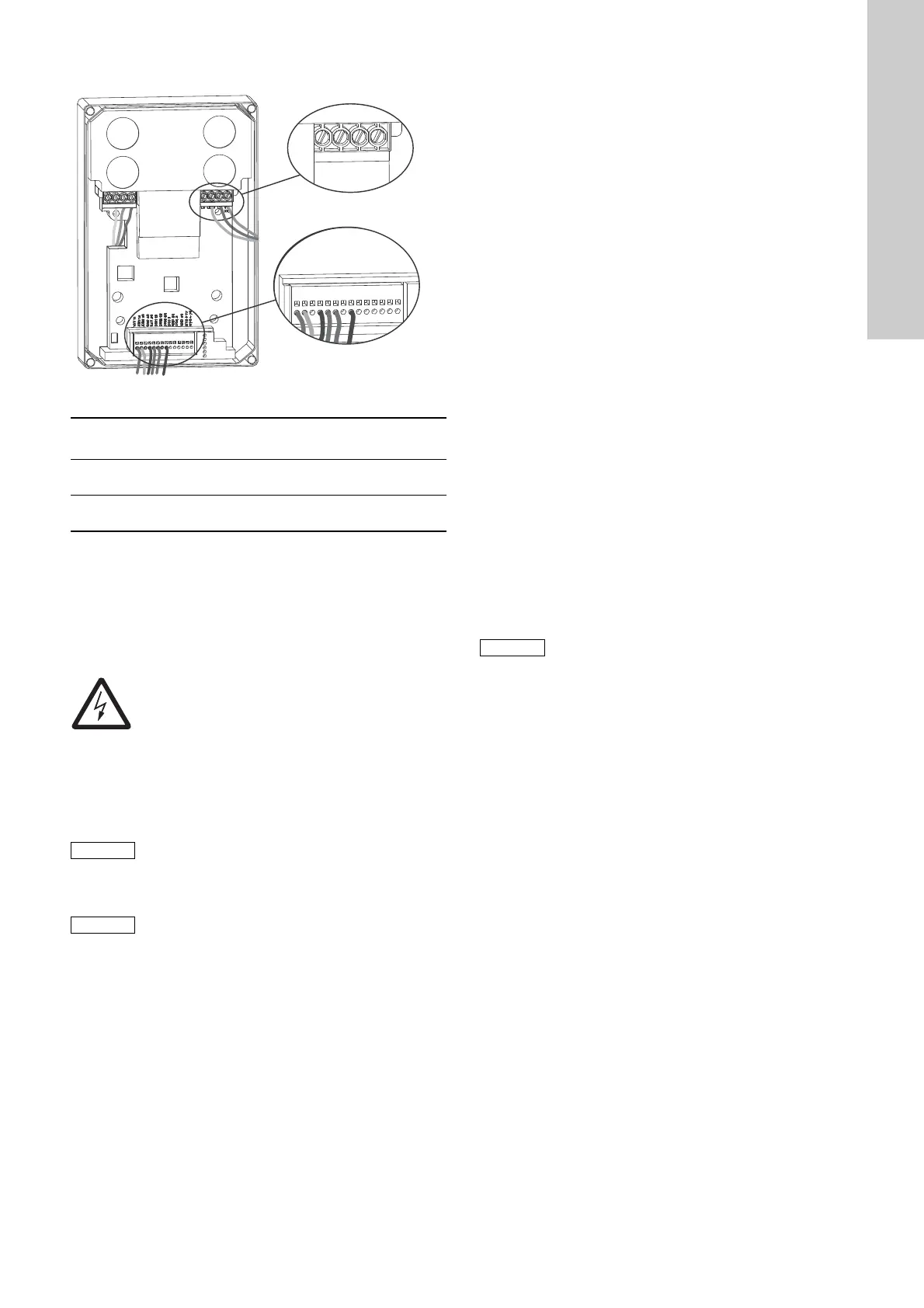

Fig. 1 Branchements électriques, présentation
L'EFV est déjà connecté à la pompe doseuse DMX/DMH, il ne
reste qu'à brancher l'alimentation électrique.
6.1 Alimentation électrique
Aucune mesure de sécurité particulière n'est requise au niveau
de la connexion secteur du convertisseur de fréquence. Il est
recommandé d'utiliser les fusibles habituels ainsi qu'un interrup-
teur principal ou un disjoncteur.
L'isolation du connecteur secteur doit toujours être synchrone
avec tous les pôles (L1/L2/L2 ou L1/N).
Raccordement de la section :
• 0,2 - 4/6 mm
2
câble rigide/flexible AWG 24-10
• Pour boucler la tension secteur, une section de câble avec
gaine aux deux extrémités de 2 x 2,5 mm
2
au maximum est
requise.
6.1.1 Connexion de l'EFV à l'alimentation secteur.
1. Coupez l'alimentation électrique.
2. Enlevez la face avant du coffret électrique de l'EFV.
3. Faites passer le câble d'alimentation dans un presse-étoupe.
4. Dénudez le câble sur 3 à 5 cm et les fils sur 7 mm.
5. Connectez les fils à l'alimentation électrique en suivant les
schémas des bornes dans l'EFV, voir fig. 1 de l'alimentation
secteur.
– Variante EFV monophasée : connecter la ligne phase (L1) à
L1, la ligne neutre (N) à L2/N et la borne de terre (PE) à PE.
– Variante EFV triphasée : connectez les lignes phases (L1,
L2, L3) à L1, L2/N et L3 et connectez la borne de terre (PE)
à PE.
– Serrez les vis avec 0,5 - 0,6 Nm.
6. Serrez le presse-étoupe.
7. Repositionnez la face avant du coffret électrique de l'EFV et
serrez les vis du couvercle. Serrez les vis avec 3,5 Nm ± 20
%.
7. Spécification EFV
7.1 Variantes EFV utilisées avec les pompes DMX et
DMH
Le fournisseur propose plusieurs variantes EFV. Les pompes
Grundfos DMX et DMH sont disponibles avec les variantes EFV
sélectionnées, comme suit :
• montées sur le moteur de la pompe
•IP66
• avec potentiomètre intégré
• sans résistance de freinage
• non certifiées ATEX.
7.2 Modes de fonctionnement
Le choix du mode de fonctionnement (manuel ou analogique)
peut être réalisé par une commande centralisée.
• Si AIN 1 (entrée analogique 1) est activée, le mode manuel est
sélectionné et l'EFV fonctionne à l'aide d'un potentiomètre.
• Si AIN 2 (entrée analogique 2) est activée, le mode analo-
gique est sélectionné et l'EFV fonctionne à l'aide d'un signal
analogique 4-20 mA.
7.2.1 Réglage définitif du mode de fonctionnement (EFV
variante A)
S'il n'y a pas de commande centralisée, le mode de fonctionne-
ment peut être réglé de façon permanente sur manuel ou analo-
gique.
Par défaut, l'EFV est réglé sur un fonctionnement manuel avec
potentiomètre intégré.
Fonctionnement manuel avec potentiomètre intégré (par
défaut)
• 43 et 22 sont connectés à l'aide d'un pont.
– L'entrée digitale 2 est activée.
– L'entrée analogique 1 "AIN 1", affectée au potentiomètre,
est activée.
• La régulation de la vitesse est possible uniquement au moyen
du potentiomètre.
Pour la commande analogique 4-20 mA, les réglages doivent être
réalisés en se conformant au chapitre Modification du mode de
fonctionnement en analogique (option).
TM06 4606 2815
Variante EFV
Variante
moteur
Tension d'alimentation
1~ (mono-
phasé)
≤ 0,75 kW
1~ (monophasé) 200-240 V
± 10 %, 47-63 Hz
3~ (triphasé) > 0,75 kW
3~ (triphasé) 380-480 V
- 20 %/+ 10 %, 47-63 Hz
DANGER
Choc électrique
• Coupez l'alimentation électrique avant d'effec-
tuer tout branchement.
• L'armoire de l'EFV ne doit être ouverte que par
du personnel autorisé et qualifié.
• Conformément aux règlementations locales,
tous les raccordements électriques doivent
être effectués par un électricien qualifié.
• Les fils dénudés ne doivent pas dépasser des
bornes.
Dès que l'alimentation secteur est connectée et
sous tension, la pompe peut démarrer automati-
quement selon le réglage du potentiomètre. Acti-
vez la tension lorsque la pompe est prête à
démarrer et à fonctionner, voir la notice d'instal-
lation et de fonctionnement de la pompe.
Veuillez consulter le manuel du fournisseur "BU
0180", fourni avec le produit, pour l'EFV.
10V 11
AIN1 14
AIN2 16
GND 40
24V 43
DIN1 21
DIN2 22
DIN3 23
DO1 1
GND 40
DO2 3
GND 40
SYS+77
SYS+78
L3 L2/N L1 PE
Alimentation secteur
Bornes
Veuillez consulter le manuel du fournisseur "BU
0180", fourni avec le produit, pour l'EFV.
