Svenska (SE)
77

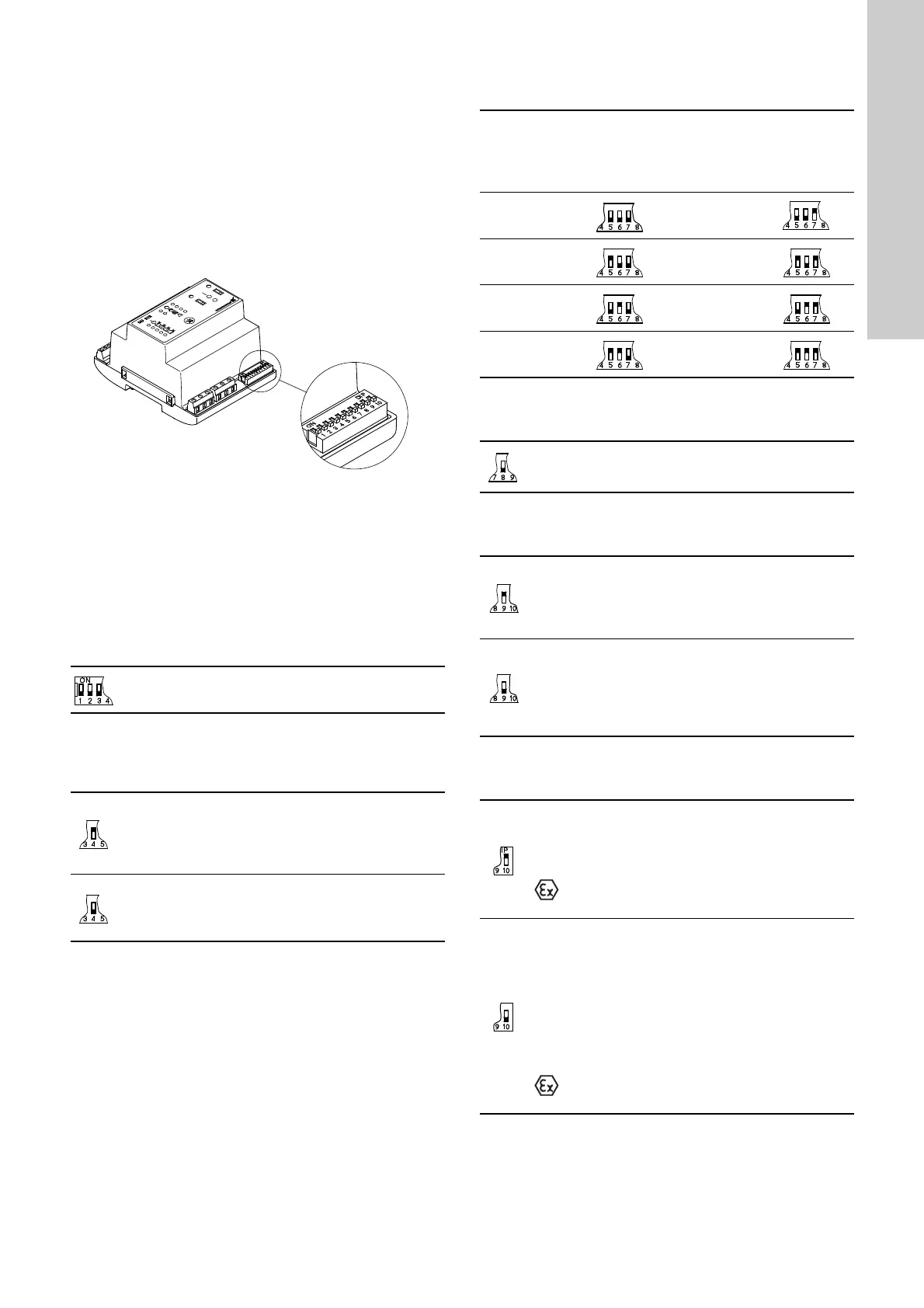

2.5 Inställning av LC 107 och LCD 107
Modulerna CU 211 och CU 212 har en 10-polig DIP-omkopplare i
nedre högra hörnet (se fig. 3).
OBS: När DIP-omkopplarens inställning ändrats måste styrenhe-
ten vara avstängd under minst 1 minut för att säkerställa korrekt
konfiguration vid igångkörning.
DIP-omkopplaren har följande inställningsmöjligheter:
• inställning av startfördröjning och automatisk provkörning
(omkopplare 4)
• inställning av stoppfördröjning (omkopplare 5, 6 och 7)
• val av automatisk larmåterställning (omkopplare 9)
• val av automatisk återstart (omkopplare 10).
Fig. 3
DIP-omkopplarens fabriksinställning framgår av fig. 3.
Varje enskild omkopplare (nr 1-10) på DIP-omkopplaren kan stäl-
las i läge OFF eller ON.
OBS: DIP-omkopplaren får inte sättas till andra omkopplarkombi-
nationer än de som beskrivs i det här avsnittet.
Ställ in omkopplarna 1-10 enligt nedan:
• Omkopplare 1, 2 och 3, applikationstyp:
När du ändrat DIP-omkopplarens inställning måste styrenhe-
ten vara avstängd i minst 1 minut.
• Omkopplare 4, inställning av startfördröjning och automatisk
provkörning (endast om reservbatteri finns):
När du ändrat DIP-omkopplarens inställning måste styrenhe-
ten vara avstängd i minst 1 minut.
• Omkopplare 5, 6 och 7, stoppfördröjning:
När du ändrat DIP-omkopplarens inställning måste styrenhe-
ten vara avstängd i minst 1 minut.
• Omkopplare 8:
När du ändrat DIP-omkopplarens inställning måste styrenhe-
ten vara avstängd i minst 1 minut.
• Omkopplare 9, automatisk larmåterställning:
När du ändrat DIP-omkopplarens inställning måste styrenhe-
ten vara avstängd i minst 1 minut.
• Omkopplare 10, automatisk återstart:
När du ändrat DIP-omkopplarens inställning måste styrenhe-
ten vara avstängd i minst 1 minut.
TM01 7109 4099
Den här inställningen anger den faktiska applikations-
typen.
Med den här inställningen fördröjs igångkörningen en
slumpmässig tid mellan 0 och 255 s efter att strömför-
sörjningen slagits till, under förutsättning att vätske-
nivån är tillräckligt hög.
Automatisk provkörning utförs var 24:e timma.
När strömförsörjningen slagits till startas pumpen ome-
delbart under förutsättning att vätskenivån är tillräckligt
hög.
Ingen automatisk provkörning.
Stoppfördröjningen är tiden från att stoppsignal ges till att
pumpen stoppas.
Stoppfördröjningen måste ställas in så att nivågivarna hänger
fritt ovanför vätskeytan när alla pumpar är avstängda.
Åtgärder måste vidtas för att förhindra torrkörning.
0 s 60 s
15 s 90 s
30 s 120 s
45 s 180 s
Omkopplare 8 har ingen funktion i samband med de
faktiska applikationerna, men denna inställning måste
bibehållas.
Denna inställning säkerställer automatisk återställning
av larmsignaler till externa larmanordningar och till den
inbyggda summern. Larmsignaler kan dock inte åter-
ställas förrän orsaken till det aktuella larmet elimine-
rats.
Vid denna inställning måste larmsignalen återställas
manuellt med återställningsknappen, som beskrivs i
avsnitt 4.2 Återställningsknapp och omkopplaren ON-
OFF-AUTO - LC 107 styrenhet för en pump och
5.2 Återställningsknapp och omkopplaren ON-OFF-
AUTO - LCD 107 styrenhet för två pumpar.
Den här inställningen möjliggör automatisk återstart
efter att motorns PTC-termistor/termobrytare har stängt
av pumpen. Återstart utförs först när motorn svalnat till
normal temperatur.
Om anslutna pumpar används i områden med
explosionsrisk får omkopplare 10 inte vara i detta
läge.
Vid den här inställningen måste pumpen återstartas
manuellt efter att motorns PTC-termistor/termobrytare
har stängt av den. Starta om pumpen genom att sätta
omkopplaren ON-OFF-AUTO i läge OFF en kort stund.
Omkopplaren ON-OFF-AUTO beskrivs i avsnitt
4.2 Återställningsknapp och omkopplaren ON-OFF-
AUTO - LC 107 styrenhet för en pump och
5.2 Återställningsknapp och omkopplaren ON-OFF-
AUTO - LCD 107 styrenhet för två pumpar.
Om anslutna pumpar används i områden med
explosionsrisk får omkopplare 10 inte vara i detta
läge.
