Svenska (SE)
79
4.1 Funktioner vid reservbatteridrift - LC 107 styrenhet för en pump
Om reservbatteri för modul CU 211 (tillbehör) är installerat och
normal strömförsörjning till LC 107 upphör, utförs följande funktio-
ner (se även illustrationerna nedan):
• Det gemensamma larmet är aktivt, den röda indikeringslam-
pan lyser - kan inte återställas.
• Om den externa larmanordningen för gemensamt larm matas
från extern strömförsörjning kommer den att vara aktiv - kan
inte återställas med återställningsknappen.
• Den inbyggda summern är aktiv - kan återställas med åter-
ställningsknappen.
• Om vätskenivån i brunnen stiger över nivån för högnivålarm
blinkar den övre orange indikeringslampan och den andra
orange indikeringslampan lyser med fast sken.
• Om startfördröjning och automatisk provkörning valts (DIP-
omkopplare nr 4) fördröjs igångkörningen efter att strömför-
sörjningen slagits till även om vätskenivån är tillräckligt hög
(se avsnitt 2.5 Inställning av LC 107 och LCD 107).

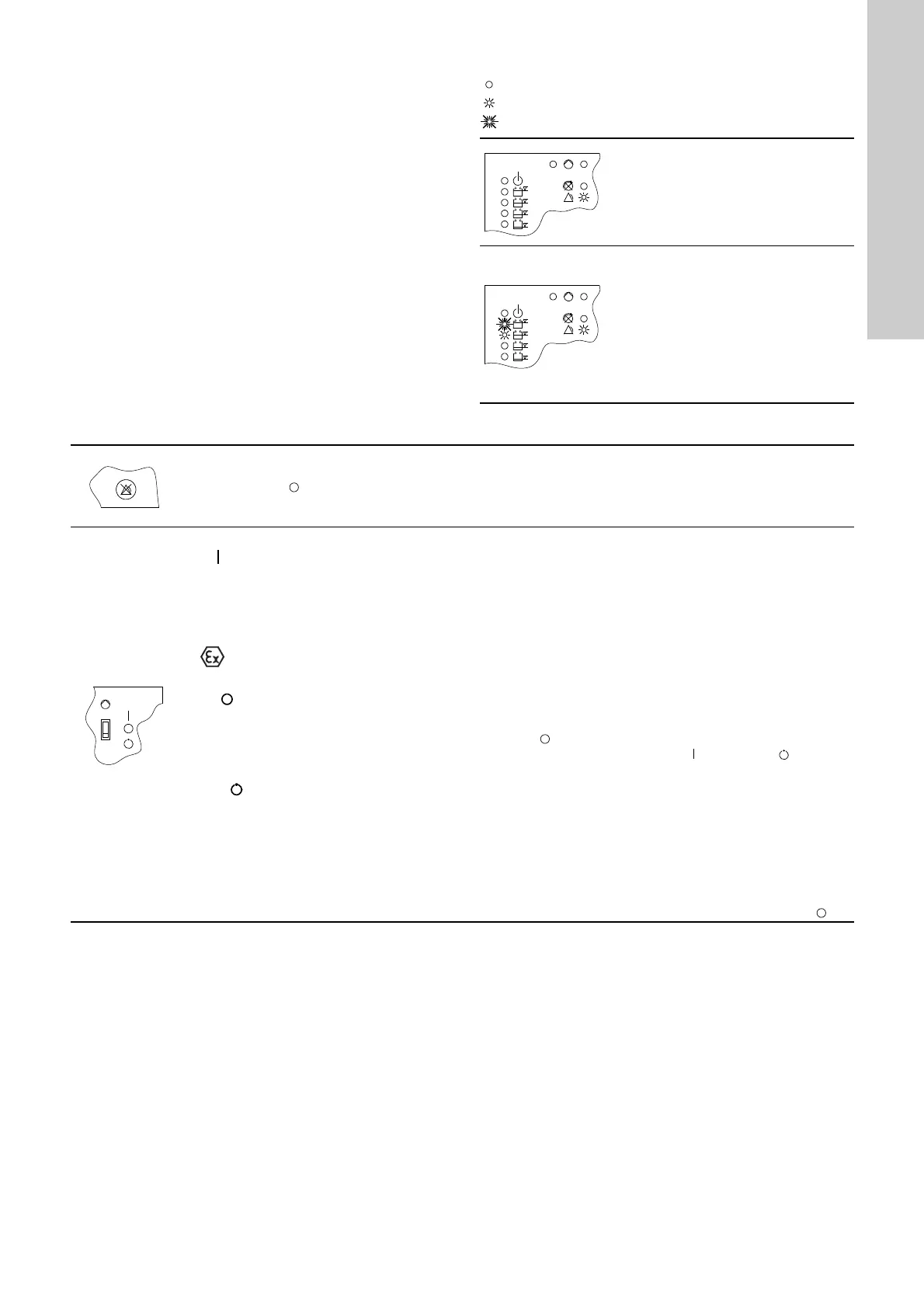

Tabellen nedan visar de två situationer som kan inträffa om nor-
mal strömförsörjning till LC 107 bryts och enheten är försedd med
reservbatteri:
= indikeringslampan är släckt.
= indikeringslampan är tänd.
= indikeringslampan blinkar.
4.2 Återställningsknapp och omkopplaren ON-OFF-AUTO - LC 107 styrenhet för en pump
Nätspänningsbortfall:
• Gemensamt larm aktivt.
Den röda indikeringslampan lyser.
• Den gröna indikeringslampan (ström-
försörjning tillslagen) är släckt.
Nätspänningsbortfall och högnivålarm:
• Gemensamt larm aktivt.
Den röda indikeringslampan lyser.
•Den övre orange indikeringslampan
blinkar.
• Den näst översta orange indikerings-
lampan lyser.
• Den gröna indikeringslampan (ström-
försörjning tillslagen) är släckt.
Återställningsknappen är en tryckknapp för manuell återställning av larmsignaler till externa larmanordningar och
den inbyggda summern (alltså inte för återställning av larmminne, vilket görs med omkopplaren ON-OFF-AUTO
(se position OFF ( )).
Även om feltillståndet kvarstår återställs externa larmanordningar och inbyggd summer när återställningsknappen
trycks ned.
Omkopplaren ON-OFF-AUTO har tre lägen:
ON ( ), övre läget:
• Pumpen startar när omkopplaren sätts till detta läge, såvida inte motorskyddsreläet har stängt av pumpen.
• Om motorns PTC-termistor/termobrytare registrerat övertemperatur stängs pumpen inte av.
OBS: Det är användarens eget ansvar att avgöra hur länge pumpen ska köras med denna felindikering. Om pum-
pen körs för länge tar den skada.
I område med explosionsrisk måste DIP-omkopplare nr 10 vara i det läge som anges i avsnitt 2.5 Inställning
av LC 107 och LCD 107. Följaktligen kan pumpen inte startas om motorns PTC-termistor/termobrytare regist-
rerat övertemperatur.
OFF ( ), mittläget:
• Pumpen kan inte startas när omkopplaren är i detta läge.
• Larmminnet återställs när omkopplaren sätts till läge OFF ( ). Larmminnet utgörs av ljusindikering av feltillstånd
som upphört. Om feltillstånd fortfarande föreligger när omkopplaren ställs i läge ON ( ) eller AUTO ( ) återkom-
mer larmindikeringen omedelbart.
AUTO ( ), nedersta läget:
• Pumpen styrs av inkommande signaler från nivågivare och pump, beroende på aktuell DIP omkopplarinställning.
• Larmsignaler återställs automatiskt. DIP-omkopplare nr 9 kan dock ställas in för manuell återställning med åter-
ställningsknappen (se avsnitt 2.5 Inställning av LC 107 och LCD 107).
• Pumpen återstartas automatiskt när ett givet felstillstånd upphört. Detta är dock beroende av inställningen för
DIP-omkopplare nr 10 (se avsnitt 2.5 Inställning av LC 107 och LCD 107).
• När pumpen återstartats automatiskt efter att ett feltillstånd upphört fortsätter indikeringslamporna att visa feltill-
ståndet (larmminne). Denna visning kan bara stängas av genom återställning av larmminnet (se läge OFF ( )).
