Svenska (SE)
80
5. Drift och funktioner -
LCD 107 styrenhet för två pumpar

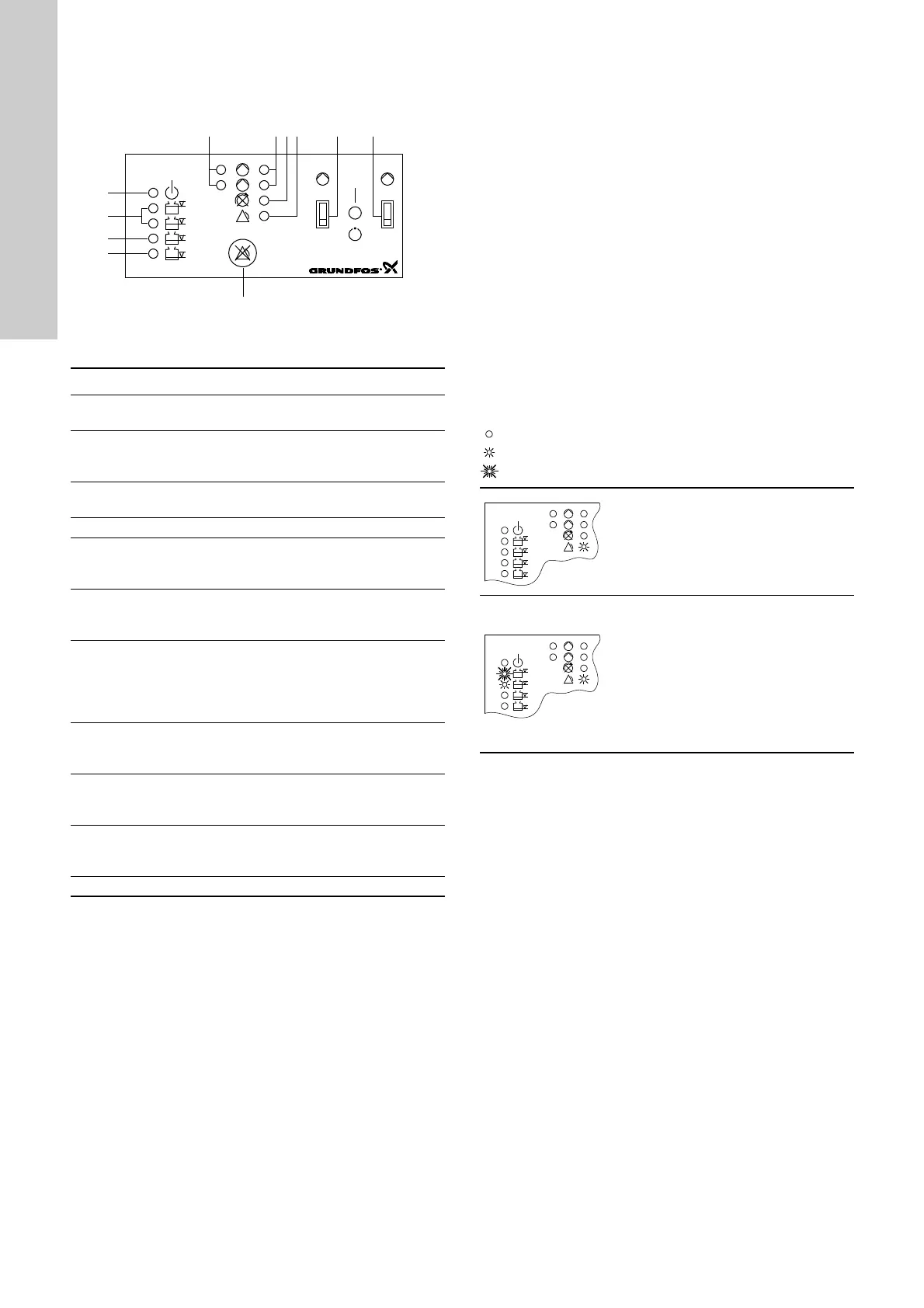

Fig. 5 visar manöverpanelen för modul CU 212.
Fig. 5
Delarna som visas i fig. 5 är
5.1 Funktioner vid reservbatteridrift -
LCD 107 styrenhet för två pumpar
Om reservbatteri för modul CU 212 (tillbehör) är installerat och
normal strömförsörjning till LCD 107 upphör, utförs följande funk-
tioner (se även illustrationerna nedan):
Det gemensamma larmet är aktivt, den röda indikeringslam-
pan lyser - kan inte återställas.
Om den externa larmanordningen för gemensamt larm matas
från extern strömförsörjning kommer den att vara aktiv - kan
inte återställas med återställningsknappen.
Den inbyggda summern är aktiv - kan återställas med åter-
ställningsknappen.
Om vätskenivån i brunnen stiger över nivån för högnivålarm
blinkar den övre orange indikeringslampan och den andra
orange indikeringslampan lyser med fast sken.
Om startfördröjning och automatisk provkörning valts (DIP-
omkopplare nr 4) fördröjs igångkörningen efter att strömför-
sörjningen slagits till även om vätskenivån är tillräckligt hög
(se avsnitt 2.5 Inställning av LC 107 och LCD 107).
Tabellen nedan visar de två situationer som kan inträffa om nor-
mal strömförsörjning till LCD 107 bryts och enheten är försedd
med reservbatteri:
= indikeringslampan är släckt.
= indikeringslampan är tänd.
= indikeringslampan blinkar.
TM01 4387 3703
Pos. Beskrivning
1
En grön indikeringslampa för varje pump indikerar start-
fördröjning (blinkar) och pump igång (fast sken).
2
En röd indikeringslampa för varje pump
Blinkar: Fel på PTC-termistor/termobrytare
Lyser: Fel på motorskyddsbrytare.
3
Röd indikeringslampa för fasföljdsfel (endast 3-faspum-
par).
4 Röd indikeringslampa för gemensamma larm.
5
Omkopplare med tre lägen, ON-OFF-AUTO, för pump 1
(se avsnitt 5.2 Återställningsknapp och omkopplaren
ON-OFF-AUTO - LCD 107 styrenhet för två pumpar).
6
Omkopplare med tre lägen, ON-OFF-AUTO, för pump 2
(se avsnitt 5.2 Återställningsknapp och omkopplaren
ON-OFF-AUTO - LCD 107 styrenhet för två pumpar).
7
Återställningsknapp, tryckknapp för manuell återställ-
ning av larmsignaler till externa larmanordningar och
inbyggd summer (se avsnitt 5.2 Återställningsknapp och
omkopplaren ON-OFF-AUTO - LCD 107 styrenhet för
två pumpar).
8
Orange indikeringslampa, aktiverad av bottennivågiva-
ren. Indikerar vätskenivå för start av första pump/
gemensamt stopp.
9
Orange indikeringslampa, aktiverad av den mittersta
nivågivaren. Indikerar vätskenivå för start av nästa
pump.
10
2 orange indikeringslampor, aktiverade av den övre
nivågivaren. Vid högnivålarm blinkar den översta indike-
ringslampan och den andra lyser med fast sken.
11 Grön indikeringslampa för tillslagen strömförsörjning.
CU 212
21
1
2
1234
7
56
11
10
9
8
Nätspänningsbortfall:
Gemensamt larm aktivt.
Den röda indikeringslampan lyser.
Den gröna indikeringslampan (ström-
försörjning tillslagen) är släckt.
Nätspänningsbortfall och högnivålarm:
Gemensamt larm aktivt.
Den röda indikeringslampan lyser.
•Den övre orange indikeringslampan
blinkar.
Den näst översta orange indikerings-
lampan lyser.
Den gröna indikeringslampan (ström-
försörjning tillslagen) är släckt.
1
CU 212
2
CU 212
2
1
