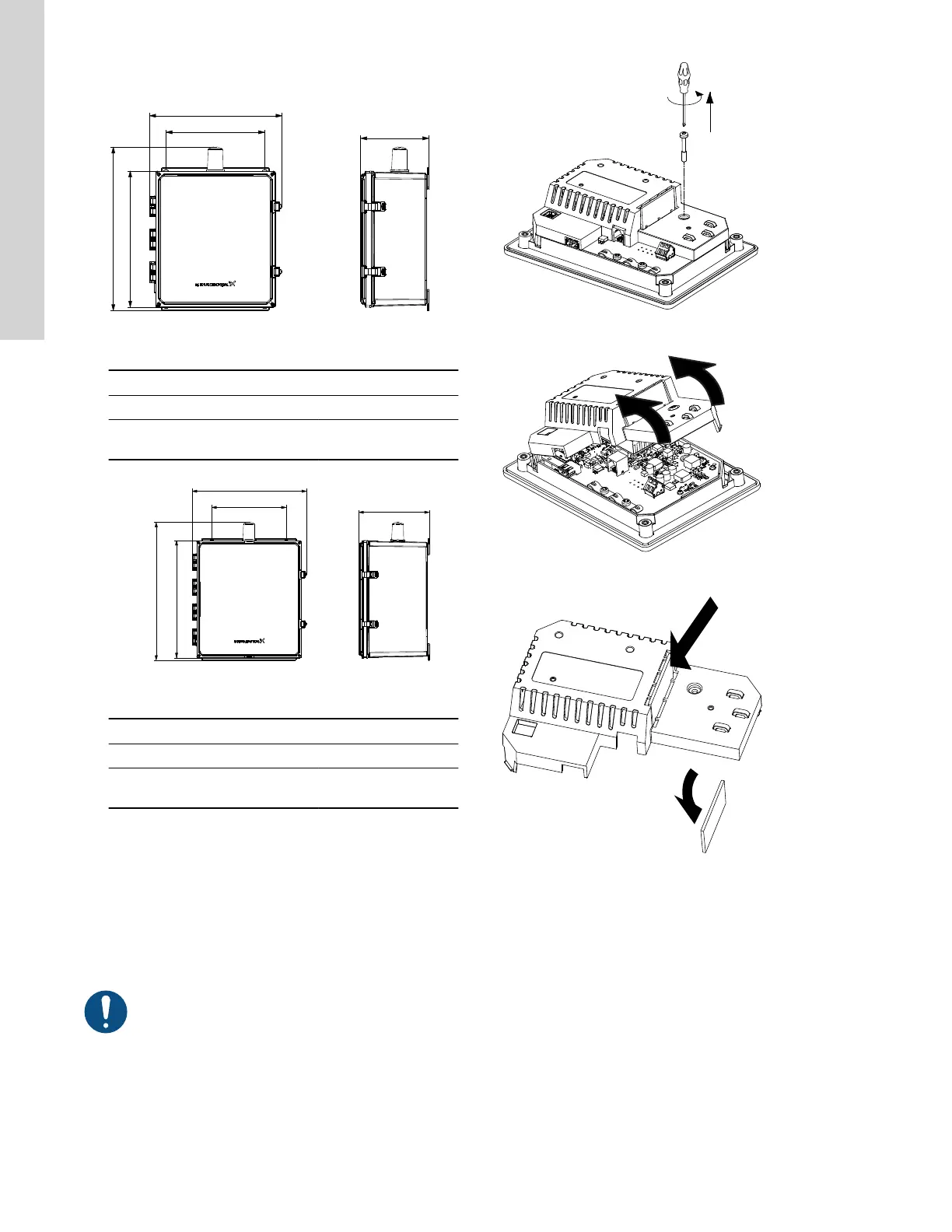

1. Percer des trous dans la surface. Utiliser les mesures ci-
dessous en fonction du type d’armoire.
C
D
A
B
E
TM074510
Boîtier de commande triphasé
Dimensions [mm]
A B C D E
16,26
(413)
12 (304,8)
20,1
(510,5)
16,75
(425,45)
8,38 (213)
C
D
A
B
E
TM074512
Boîtier de commande monophasé
Dimensions [mm]
A B C D E
18,47
(469,1)
14 (355,6)
22,26
(565,4)
18,75
(476,25)
11,4
(289,5)
2. Insérer des chevilles murales, le cas échéant.
3. Placer les quatre vis dans les orifices de montage et les serrer
en croix.
2.2.2
Installation d'un module de communication
Il est possible d'installer un module d'interface de communication
(CIM) dans l'unité de commande pour permettre la communication
avec des systèmes externes. Le module est en option et n'est pas
fourni avec le produit. Pour les connexions électriques, voir les
instructions d'installation et de fonctionnement du module.
Toujours utiliser une trousse de maintenance antistatique
lors de la manipulation de composants électroniques.
Cela évite que l'électricité statique n'endommage les
composants.
1. Retirer la vis du capot arrière du produit CU.
TM071905
2. Retirer le capot arrière.
TM071906
3. Détacher la prise
TM071977
30
Français (CA)
