Pos. Descripción
8 Carga con caudal nominal
9 Sentido de giro:
CCW: Sentido contrario a las agujas del re-
loj
CW: Sentido de las agujas del reloj
10 País de origen
11 Marcas de homologación
12 Frecuencia
13 Velocidad nominal
14 Caudal nominal
15
Presión máxima del sistema/temperatura
máxima del líquido
16
Número de expediente técnico (si la bomba
posee homologación A
TEX) o información
específica del cliente
17
Número de serie (si la bomba tiene posee
homologación ATEX)
18
Categoría ATEX (indicado si la bomba tie-
ne clasificación ATEX)
19 Índice de eficiencia mínima
20
Eficiencia hidráulica de la bomba al caudal
nominal
Información relacionada
3.2 Inspección del producto
2.3.2 Nomenclatura de las bombas MTR y MTRE
Ejemplo de nomenclatura de una bomba.
MTRE 32-2/1-1 A-F-A-HUUV
Cód. Explicación
MTR Tipo de bomba
E
Bomba con variador de frecuencia integra-
do
32
Caudal nominal [m
3
/h]
2 Número de cámaras
1 Número de impulsores
1
Número de impulsores de diámetro reduci-
do
A Código de versión de la bomba
F Código de las conexiones para tuberías
A Código de los materiales
Código del cierre mecánico:
H • Denominación del tipo de cierre
U
• Material de la pista del cierre (pista gi-
ratoria del cierre)
U
• Material de la pista del cierre (pista fija
del cierre)
V
• Material secundario del cierre (partes
de goma)
A
B

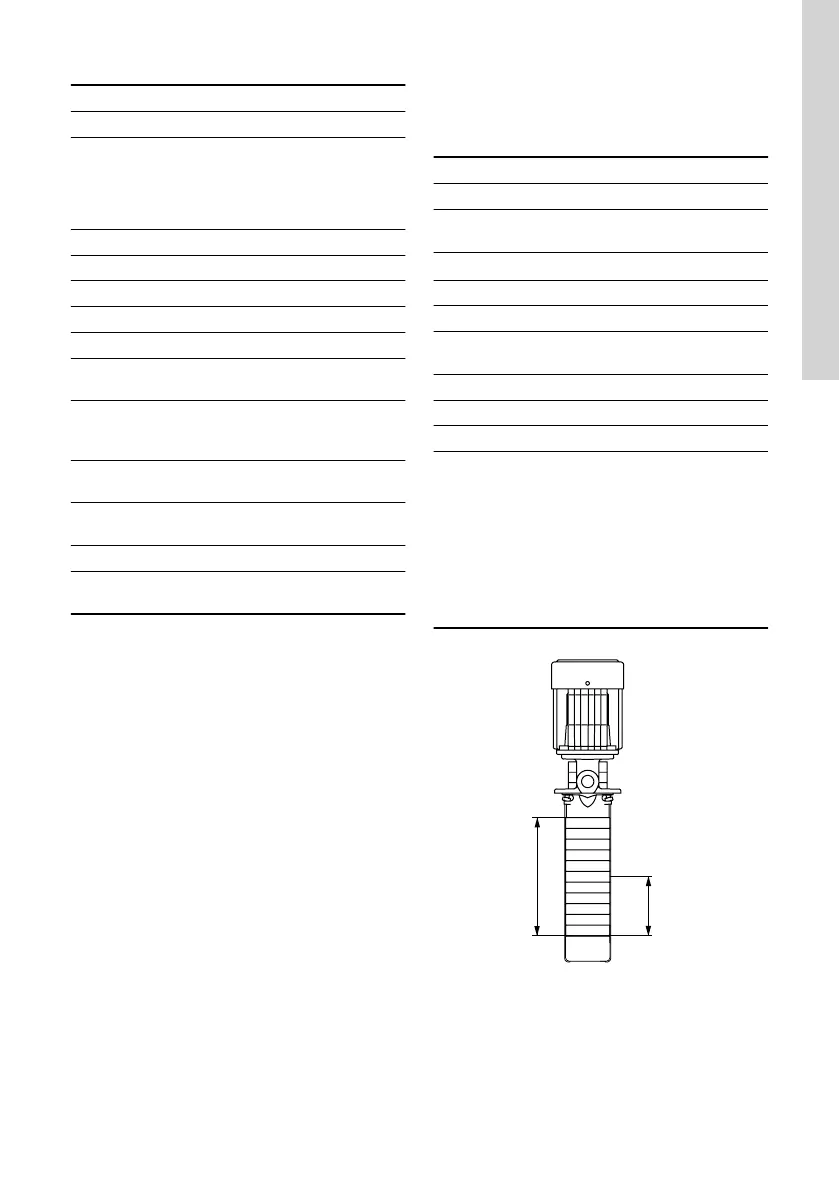

TM014993
Número de cámaras (A) y número de impulsores
(B)
Información relacionada
5.1.2 Instalación en posición horizontal de las
versiones H de las bombas
