11.1.4 Θερμοκρασία περιβάλλοντος και υψόμετρο
Ο πίνακας παρουσιάζει τη μέγιστη επιτρεπόμενη
θερμοκρασία περιβάλλ
οντος σε πλήρες φορτίο και το
μέγιστο επιτρεπόμενο υψόμετρο εγκατάστασης πάνω
από τη στάθμη της θάλασσας σε πλήρες φορτίο.
Ισχύς κινη-
τήρα
[kW]
Μάρκα κινη-
τήρα
Μέγ. θερ-
μοκρασία
περιβάλ-
λ
οντος
[°C]
Μέγ.
υψόμε-
τρο
[m]
0,06 - 0,18 Siemens 40 1000
0,25 - 0,55 Grundfos MG 40 1000
0,75 - 22 Grundfos MG 60 3500
30-45 Siemens 55 2750
Συντελέστες μείωσης εξόδου κινητήρα
Εάν η θερμοκρασία περιβάλλ
οντος υπερβαίνει την
επιτρεπόμενη μέγιστη τιμή θερμοκρασίας ή η αντλία
εγκαθίσταται σε υψόμετρο που υπερβαίνει την
επιτρεπόμενη μέγιστη τιμή υψομέτρου, ο κινητήρας
δεν πρέπει να λειτουργεί με πλήρες φορτίο επειδή
μπορεί να υπερθερμανθεί. Η υπερθέρμανση μπορεί
να προέλθει από υπερβολικές θερμοκρασίες
περιβάλλοντος ή τη χαμηλή πυκνότητα και κατά
συνέπεια το περιορισμένο αποτέλεσμα ψύξης του
αέρα.
Σε τέτοιες περιπτώσεις, μπορεί να απαιτηθεί η χρήση
κινητήρα με υψηλότερη ονομαστική έξοδο.
50
60
70
80
90
100
[%]
P2
1
2
3
20 25 30 35 40 45 50 55 60 65 70 75 80
t[ °C ]
1000
2250 3500 4750 m
TM044914

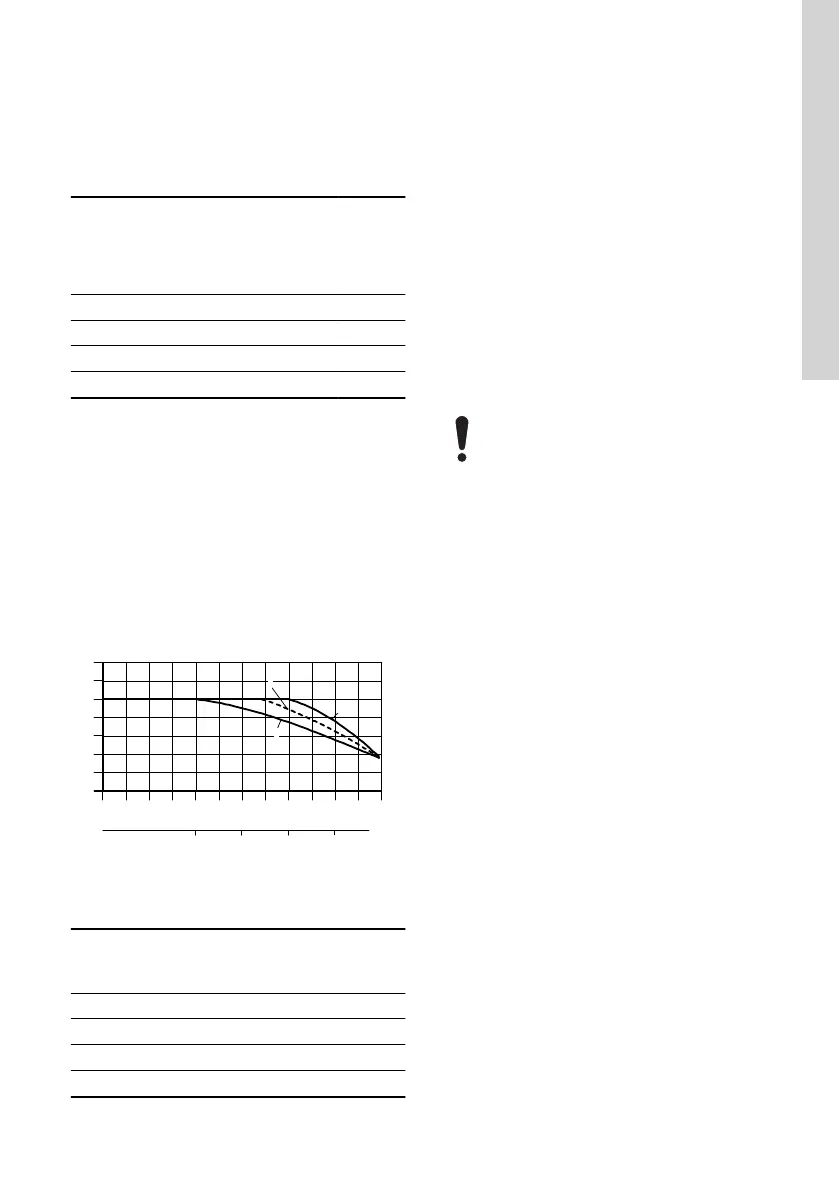

Έξοδος κινητήρα (Ρ2) σε σχέση με τη θερμοκρασία
περιβάλλοντος και το υψόμετρο
Καμπύ-
λη
Ισχύς κινη-
τήρα
[kW]
Μάρκα κινη-
τήρα
Κατηγορία
απόδοσης
κινητήρα
1 0,06 - 0,18 Siemens IE3
1 0,25 - 0,55 Grundfos MG IE3
2 0,75 - 22 Grundfos MG IE3
3 30-45 Siemens IE3
Παράδειγμα μέγιστου φορτίου κινητήρα
Α
ντλία με κινητήρα IE3 2,2 kW (καμπύλη μείωσης
απόδοσης 2):
• Εάν αυτή η αντλία τοποθετηθεί 4750 μέτρα πάνω
από τη στάθμη της θάλασσας, ο κινητήρας δεν
πρέπει να έχει φορτίο μεγαλύτερο από το 88% της
ονομαστικής ισχύος.
• Σε θερμοκρασία περιβάλλοντος 75 °C, ο
κινητήρας δεν πρέπει να έχει φορτίο μεγαλύτερο
από το 78 % της ονομαστικής ισχύος.
• Εάν η αντλία εγκαθίσταται σε υψόμετρο 4750 m
πάνω από τη στάθμη της θάλασσας σε
θερμοκρασία περιβάλλοντος 75 °C,
πολλαπλασιάστε τους παράγοντες μείωσης
απόδοσης. Ο κινητήρας δεν πρέπει να έχει φορτίο
μεγαλύτερο από το 88% × 78% = 68,6% της
ονομαστικής ισχύος.
Σε περιπτώσεις υπέρβασης της θερμοκρα-
σίας περιβάλλ
οντος ή του υψομέτρου
εγκατάστασης, αν δεν ελαττωθεί το φορτίο
του κινητήρα, η ζωή του κινητήρα θα μειω-
θεί και ακυρώνεται η εγγύηση.
