11.1.4 Környezeti hőmérséklet és tengerszint
feletti magasság
A táblázat mutatja a maximális megengedett
környezeti hőmérsékletet teljes terhelésnél és a
maximálisan megengedett telepítési tengerszint feletti
magasságot teljes terhelésnél.
Motortelje-
sítmény
[kW]
Motor
gyártmánya
Max. kör-
nyezeti
hőmér-
séklet
[°C]
Max. ten-
gerszint
feletti ma-
gasság
[m]
0,06 - 0,18 Siemens 40 1000
0,25 - 0,55
Grundfos
MG
40 1000
0,75 - 22
Grundfos
MG
60 3500
30-45 Siemens 55 2750
A motorteljesítmény csökkentési tényezői
Ha a környezeti hőmérséklet meghaladja a maximális
megengedett hőmérsékleti értéket, vagy a szivattyú a
maximális megengedett magasságértéket meghaladó
magasságban van telepítve, a motor nem terhelhető
teljes terheléssel a túlmelegedés kockázata miatt. A
túlmelegedést okozhatja a magas környezeti
hőmérséklet, vagy a hűtőlevegő alacsony sűrűsége,
amiből gyengébb hűtőhatás következik.
Ilyen esetekben nagyobb teljesítményű motorra lehet
szükség.

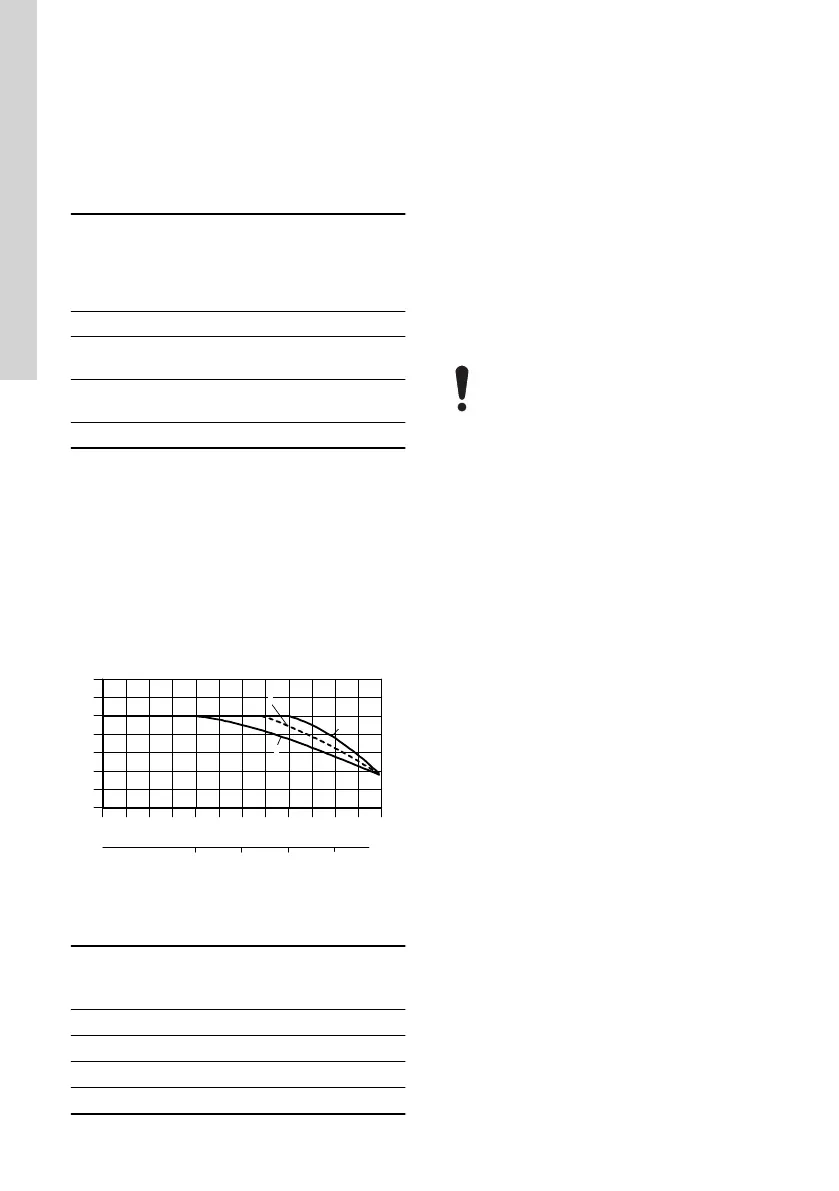

50
60
70
80
90
100
[%]
P2
1
2
3
20 25 30 35 40 45 50 55 60 65 70 75 80
t[ °C ]
1000
2250 3500 4750 m
TM044914
Motorteljesítmény (P2) a környezeti hőmérséklet és
a tengerszint feletti magasság függvényében
Görbe
Motorteljesít-
mény
[kW]
Motor gyárt-
mánya
Motor ha-
tásfok
osztály
1 0,06 - 0,18 Siemens IE3
1 0,25 - 0,55 Grundfos MG IE3
2 0,75 - 22 Grundfos MG IE3
3 30-45 Siemens IE3
Példa a maximális motorterhelésre
Szivattyú 2,2 kW
-os IE3 motorral (2.
teljesítménycsökkentési jelleggörbe):
• Ha a szivattyút a tengerszint felett 4750 m-es
magasságban telepítik, a motor legfeljebb a
névleges teljesítményének 88%-áig terhelhető.
• Ha a környezeti hőmérséklet 75°C, akkor a motort
legfeljebb névleges teljesítményének 78%-áig
szabad terhelni.
• Ha a szivattyút 4750 m-rel a tengerszint felett 75 °
C-os környezeti hőmérsékleten telepítik, akkor
szorozza össze a csökkenő tényezőket. A motor
terhelése nem haladhatja meg a névleges
teljesítmény 88% × 78% = 68,6% -át.
Ha a motor terhelését nem csökkentik a
megengedett környezeti hőmérséklet illet-
ve megengedett tengerszint feletti magas-
ság túllépése esetén, a motor élettartama
csökken és a garancia érvényét veszti.
