11.1.4 Aplinkos temperatūra ir aukštis virš jūros
lygio
Lentelėje nurodyta maksimali leistina aplinkos
temperatūra ir maksimalus leistinas aukštis virš jūros
lygio siurbliui dirbant pilna apkrova.
Variklio ga-
lia
[kW]
Variklio mar-
kė
Maks.
aplinkos
temperatū-
ra
[°C]
Maks.
aukštis
[m]
0,06 - 0,18 Siemens 40 1000
0,25 - 0,55 Grundfos MG 40 1000
0,75 - 22 Grundfos MG 60 3500
30-45 Siemens 55 2750
Variklio galios mažėjimo koeficientai
Jei aplinkos temperatūra viršija maksimalią leistiną
temperatūros vertę arba siurblys įrengiamas aukštyje,
viršijančiame maksimalų leistiną aukštį, variklis neturi
būti pilnai apkraunamas, nes gali perkaisti. Perkaitimo
priežastis gali būti aukšta aplinkos temperatūra arba
mažas oro tankis, dėl kurio sumažėja aušinimo
efektyvumas.
T
okiais atvejais gali prireikti naudoti didesnės
nominalios galios variklį.
50
60
70
80
90
100
[%]
P2
1
2
3
20 25 30 35 40 45 50 55 60 65 70 75 80
t[ °C ]
1000
2250 3500 4750 m
TM044914

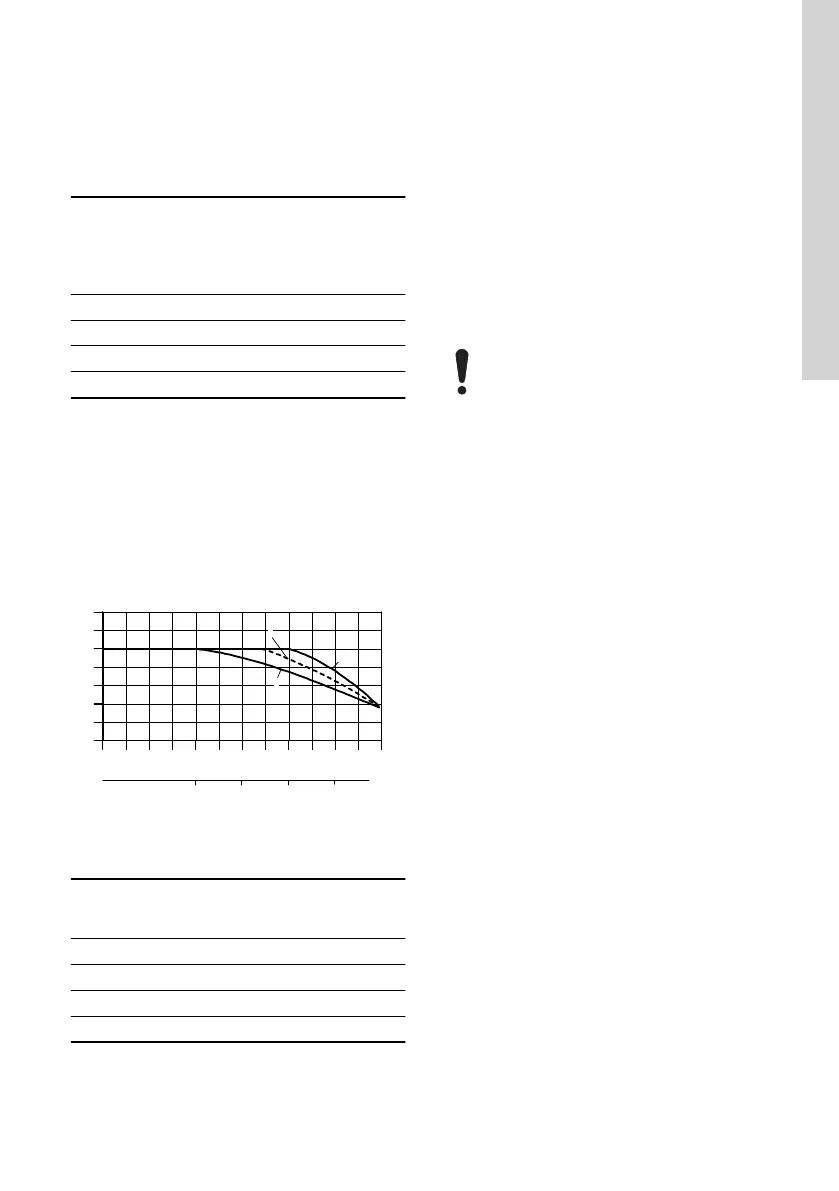

Variklio galios (P2) priklausomybė nuo aplinkos
temperatūros ir aukščio virš jūros lygio
Kreivė
Variklio galia
[kW]
Variklio mar-
kė
Variklio
efektyvu-
mo klasė
1 0,06 - 0,18 Siemens IE3
1 0,25 - 0,55 Grundfos MG IE3
2 0,75 - 22 Grundfos MG IE3
3 30-45 Siemens IE3
Maksimalios variklio apkrovos pavyzdys
Siurblys su 2,2 kW IE3 varikliu (kreivė 2):
•
Jei šis siurblys įrengiamas 4750 metrų aukštyje
virš jūros lygio, variklio apkrova turi būti ne
didesnė kaip 88 % jo nominalios galios.
• Esant 75 °C aplinkos temperatūrai, variklio
apkrova turi būti ne didesnė kaip 78 % jo
nominalios galios.
• Jei siurblys įrengiamas 4750 m aukštyje virš jūros
lygio ir aplinkos temperatūra yra 75 °C,
koeficientus reikia sudauginti. Variklio apkrova turi
būti ne didesnė kaip 88 % × 78 % = 68,6 % nuo
nominalios galios.
Jei esant didesnei nei nurodyta aplinkos
temperatūrai ir įrengimo aukščiui virš jūros
lygio variklio apkrova nesumažinama, va-
riklio tarnavimo laikas bus ribotas ir garan-
tija netaikoma.
