11.1.4 Temperatura otoczenia i wysokość montażu
Poniższa tabela przedstawia maksymalną
dopuszczalną temperaturę otoczenia przy pełnym
obciążeniu oraz maksymalną dopuszczalną
wysokość montażu nad poziomem morza przy
pełnym obciążeniu.
Moc silnika
[kW]
Producent
silnika
Maks. tem-
peratura
otoczenia
[°C]
Maks.
wyso-
kość
[m]
0,06 - 0,18 Siemens 40 1000
0,25 - 0,55 Grundfos MG 40 1000
0,75 - 22 Grundfos MG 60 3500
30-45 Siemens 55 2750
Czynniki zmniejszające moc wyjściową silnika
Jeżeli temperatura otoczenia przekracza maksymalną
dopuszczalną wartość lub pompa jest zainstalowana
na wysokości powyżej maksymalnej dopuszczalnej
wartości, silnik nie może pracować z pełnym
obciążeniem z powodu ryzyka przegrzania.
Przegrzanie może być spowodowane zbyt wysoką
temperaturą otoczenia lub zbyt niską gęstością, a w
rezultacie zbyt słabym efektem chłodzenia powietrza.
W takich przypadkach może być konieczne
zastosowanie silnika o większej mocy
.
50
60
70
80
90
100
[%]
P2
1
2
3
20 25 30 35 40 45 50 55 60 65 70 75 80
t[ °C ]
1000
2250 3500 4750 m
TM044914

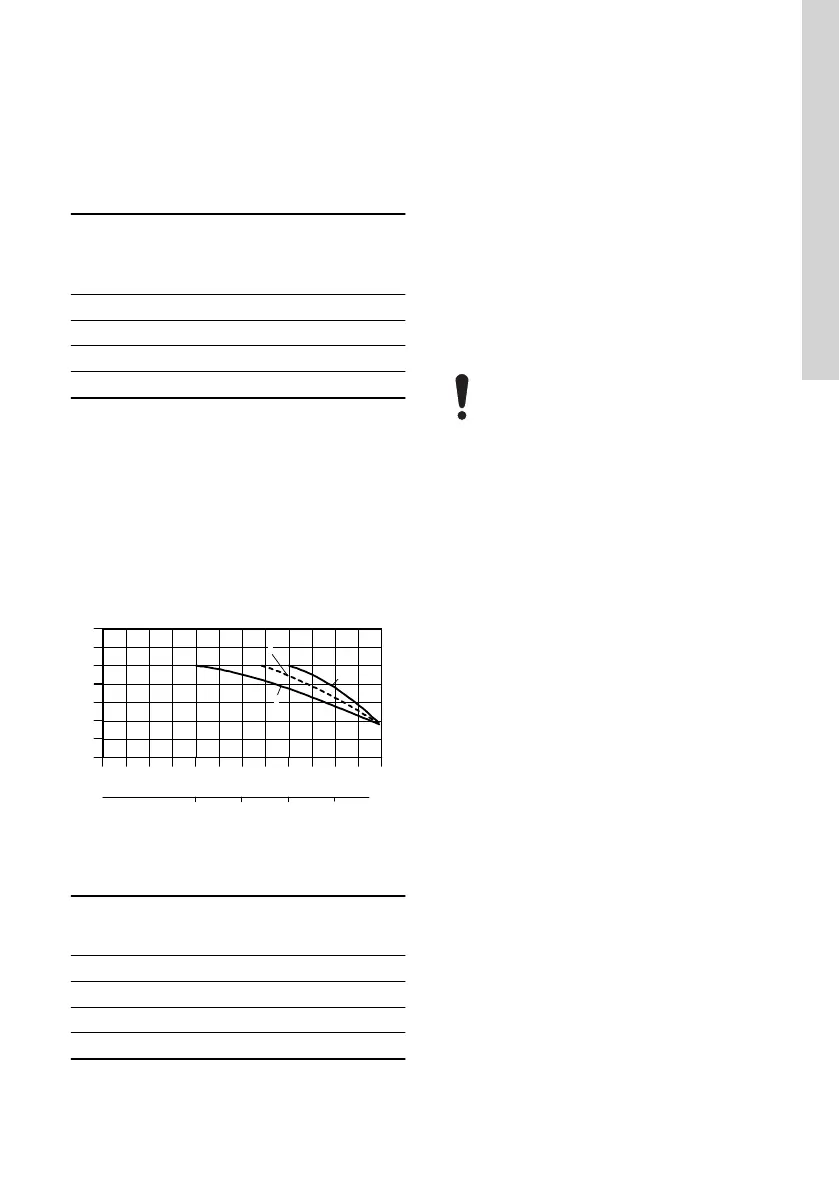

Moc silnika (P2) w zależności od temperatury
otoczenia i wysokości
Charak-
terysty-
ka
Moc silnika
[kW]
Producent
silnika
Klasa
sprawności
silnika
1 0,06 - 0,18 Siemens IE3
1 0,25 - 0,55 Grundfos MG IE3
2 0,75 - 22 Grundfos MG IE3
3 30-45 Siemens IE3
Przykład maksymalnego obciążenia silnika
Pompa z silnikiem IE3 2,2 kW (krzywa obniżenia
mocy 2)
•
Jeżeli pompa jest zamontowana na wysokości
4750 m n.p.m., obciążenie silnika nie może
przekraczać 88 % mocy znamionowej.
• Przy temperaturze otoczenia 75 °C obciążenie
silnika nie może przekraczać 78 % mocy
znamionowej.
• Jeżeli pompa jest zamontowana na wysokości
4750 m n.p.m. w temperaturze otoczenia 75 °C,
należy pomnożyć współczynniki obniżające.
Obciążenie silnika nie może przekraczać 88 % ×
78 % = 68,6 % mocy znamionowej.
Jeśli obciążenie silnika nie będzie zmniej-
szone w przypadku, gdy temperatura oto-
czenia lub wysokość montażu zostaną
przekroczone, to żywotność silnika ulegnie
zmniejszeniu i gwarancja będzie uważana
za nieważną.
349
Polski (PL)
