G2-100KHX1 G2-200KHX1 (PIC-00303)
Rev: V1 01/09/22
6

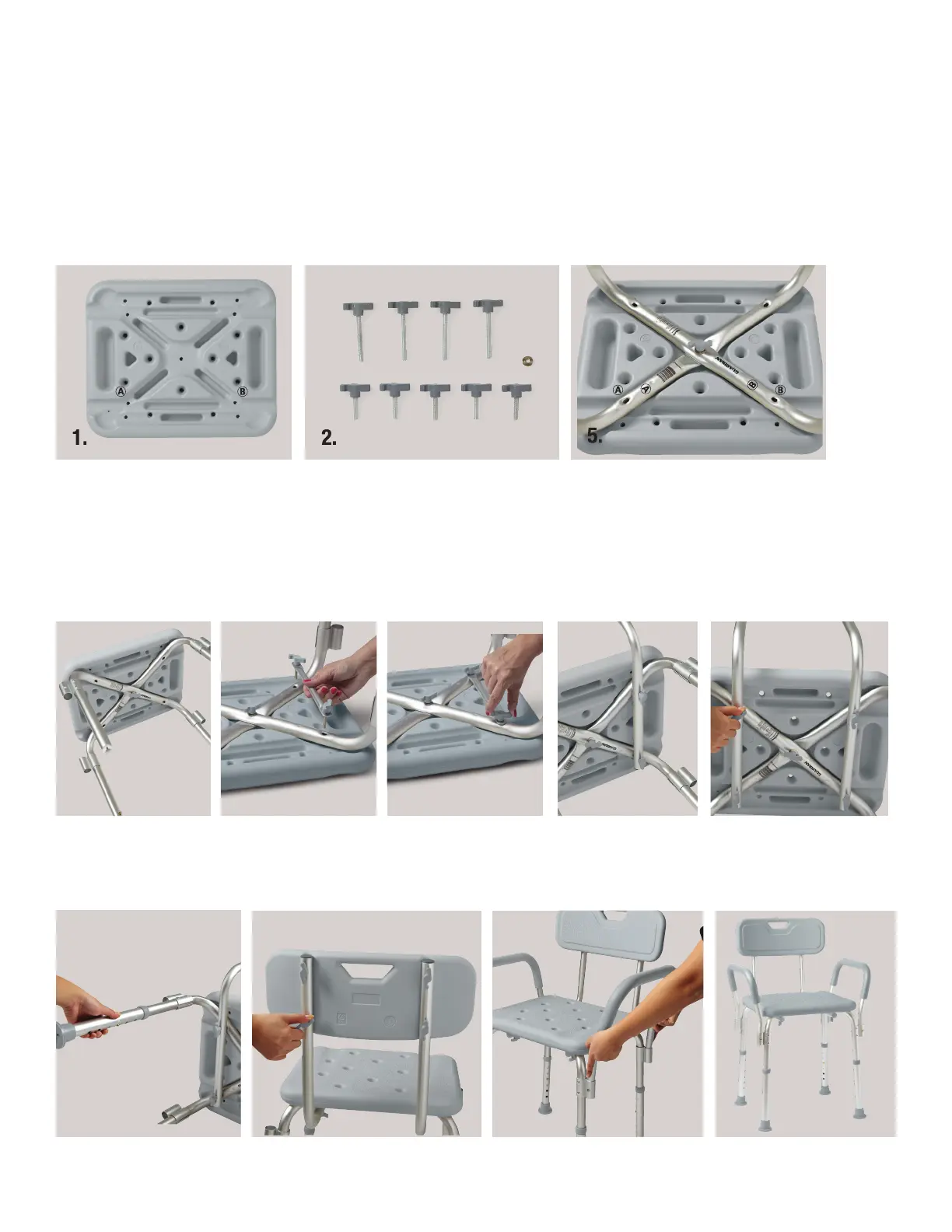

Instructions d’assemblage
Assemblage du cadre du siège:
1. Placez le banc à l’envers sur une surface plane et surélevée pour permettre l’accès aux trous préalablement percés et aux encoches
destinées à fixer le cadre principal du siège.
2. Vous devez avoir reçu au total 5vis papillon courtes et 4vis papillon longues (pour G2-100KHX1).
3. Situez l’encoche marquée A sur le dessous du banc. Insérez le cadre principal n° A dans l’encoche préformée n° A.
4. Situez l’encoche marquée B sur le dessous du banc. Insérez le cadre principal n° B dans l’encoche préformée n° B.
5. Fixer la section transversale centrale à l’aide d’une rondelle courbée et de l’une des cinq vis à main courtes.
6. Basculez le banc sur le côté.
7. (Pour le produitG2-200KHX1 uniquement) Fixer les barres de renforcement à la base du banc. Utiliser les quatre vis longues pour fixer
les barres de renforcement. Insérer chaque vis dans la barre de renforcement et la patte tubulaire du banc.
8. Fixez le montant du dossier à l’assise du banc. Fixez les tubes à l’aide des 4vis papillon longues. Insérez chaque vis papillon dans
les tubes du cadre du dossier et des jambes.
9. Placez une extension de jambe sur chaque jambe. Assurez-vous que les 4jambes sont réglées à la même hauteur.
10. Redressez le banc. Fixez le dossier rembourré au cadre du dossier à l’aide des 4vis courtes restantes.
11. Insérez un accoudoir de chaque côté. Chaque accoudoir doit pencher vers l’extérieur du siège.
12. Votre siège est désormais entièrement monté.
9.
6.
7-a.
7-b.
8-a. 8-b.
10.
11.
12.
