G2-100KHX1 G2-200KHX1 (PIC-00303)
Rev: V1 01/09/22 9

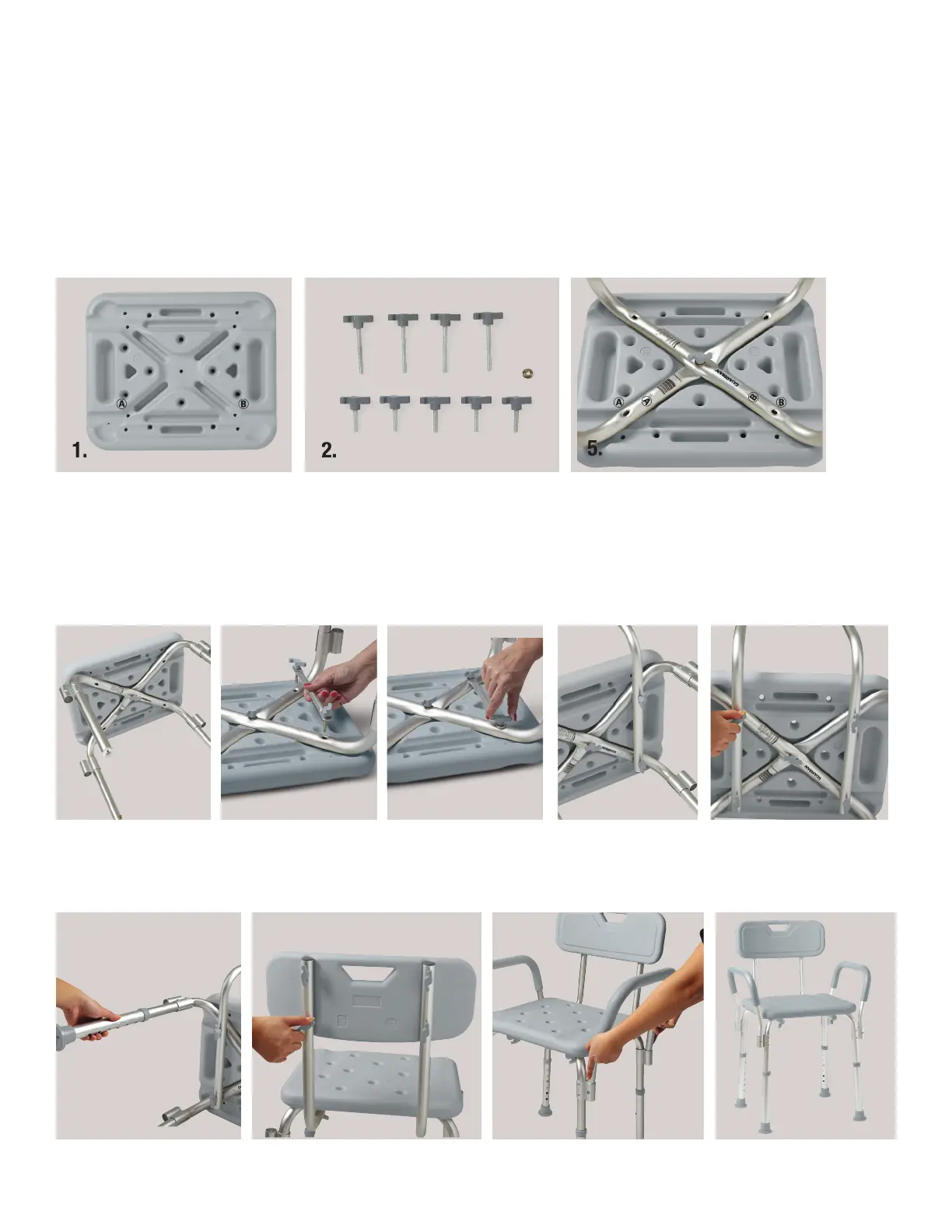

Instrucciones de Ensamblado
Ensamblado del Armazón Principal del Asiento
1. Coloque el banco de asiento boca abajo encima de una superficie plana elevada para dejar a la vista los orificios y muescas
preperforados para calzar el bastidor principal del asiento.
2. Debe haber recibido un total de 9 tornillos de mano, 5 cortos y 4 largos (para G2-100KHX1).
3. Busque la muesca con la marca “A” en la parte inferior del banco. Inserte el bastidor principal n.° A en la muesca preformada n.° A.
4. Busque la muesca con la marca impresa “B” en la parte inferior del banco. Inserte el bastidor principal n.° B en la muesca
preformada n.° B.
5. Fije la sección transversal central usando una arandela curva y uno de los cinco tornillos manuales cortos.
6. Coloque el banco sobre uno de sus lados.
7. (Para el modelo G2-200KHX1 solamente) Fije las barras de refuerzo a la parte inferior del banco. Use los 4 tornillos de mano largos
para fijar las barras de refuerzo. Introduzca cada tornillo de mano por la barra de refuerzo y el tubo de la pata.
8. Inserte los tubos del respaldo a la parte inferior del banco. Utilice los 4 tornillos de mano largos para conectar los tubos. Inserte cada
tornillo de mano a través del tubo del respaldo y del tubo de la pata.
9. Coloque una pieza de extensión de pata en cada pata. Asegúrese de que las 4 patas estén ajustadas a la misma altura.
10. Coloque la silla en posición vertical. Fije la almohadilla del respaldo a los tubos del respaldo utilizando los 4 tornillos cortos restantes.
11. Inserte uno de los apoyabrazos a cada lado. El apoyabrazos debe inclinarse hacia el exterior de la silla.
12. Su silla ya debe estar completa.
9.
6.
7-a.
7-b.
8-a. 8-b.
10.
11.
12.
