manuel d’opération Modèles 2608A-B/2610A-B/2611A-B
LE 2610A-B PEUT ÊTRE UTILISÉ SUR 2 BATTERIES 12 V INDÉPENDANTES. IL NE
PEUT PAS ÊTRE UTILISÉ POUR UN SYSTÈME 24 V, LES SORTIES NE PEUVENT
PAS ÊTRE CÂBLÉES EN SÉRIE. LE 2610A-B PEUT ÊTRE UTILISÉ POUR CHARGER
UNE SEULE BATTERIE. POUR CELA, UN FIL DE CONNEXION DE CALIBRE 12
DOIT ÊTRE AJOUTÉ ENTRE LES BORNES DE SORTIE CC + #1 ET CC + #2. VOIR
SCHÉMA 7.

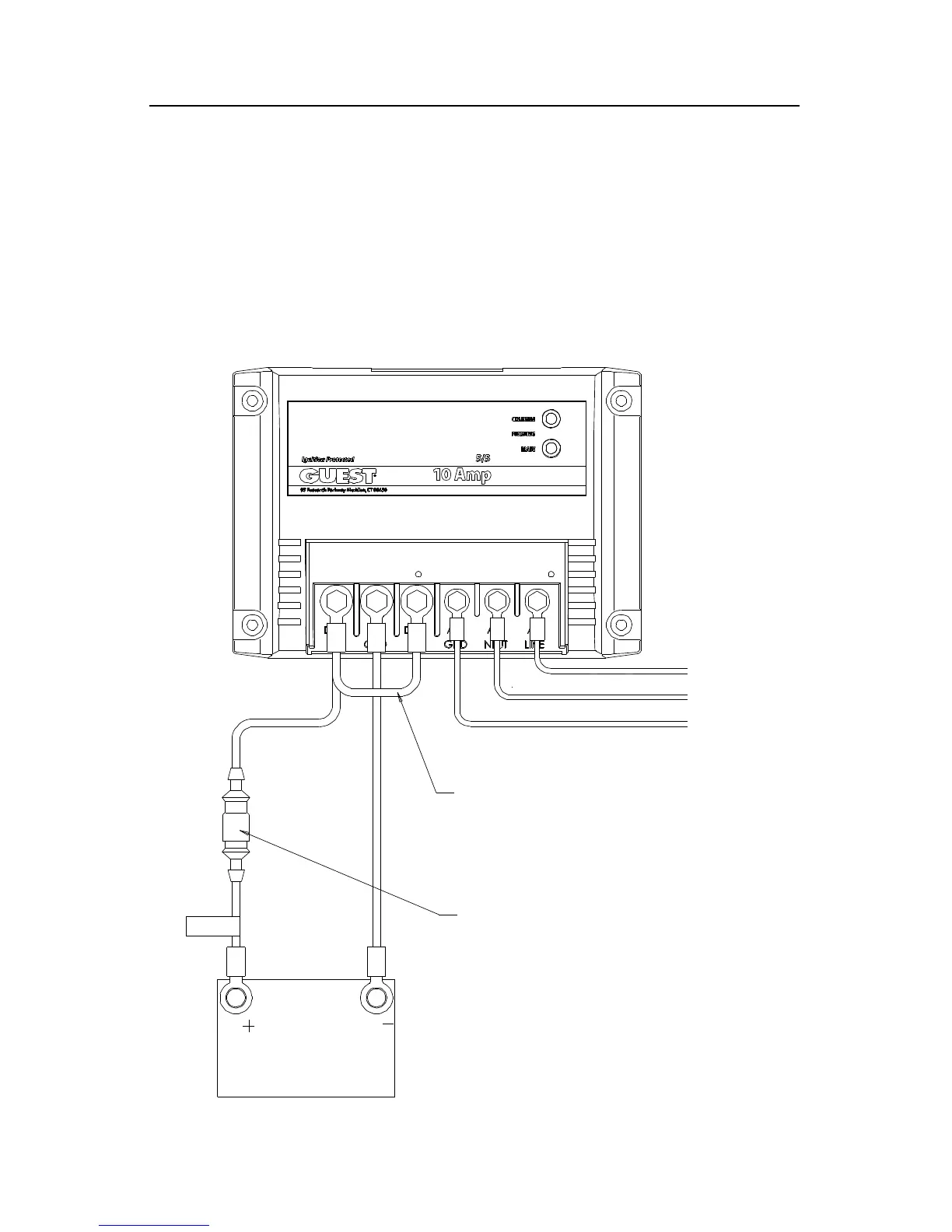

SCHÉMA 7 : 2610A-B UTILISÉ DANS UN SYSTÈME À UNE SEULE BATTERIE
Fil brun ou noir à entrée ligne
Bleu ou blanc à entrée neutre
Fil vert à entrée terre
Un fil de connexion de calibre 12 entre les
bornes de sortie positive CC pour sortie 10 A
simple batterie.
Guest exige l’installation d’un fusible en ligne. Utiliser
un fusible de 15 A.
POSITIF
Sortie 1 & 2, 10 A
Illustré avec plaque de finition enlevée.
