GYSPOT ARCPULL 200
FR

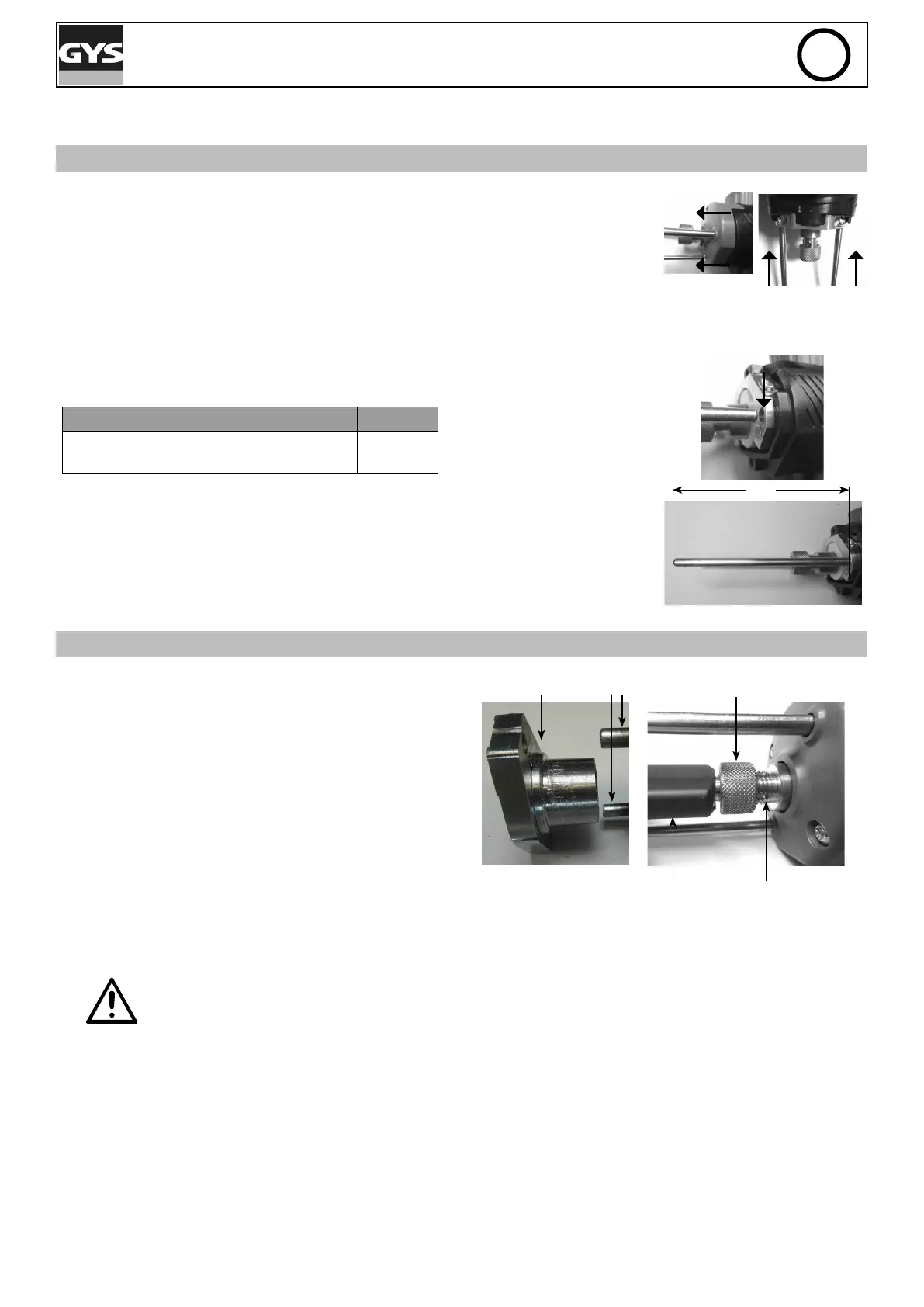

OUTILS DU PISTOLET
CHANGEMENT DES TIGES DE REPRISE DE MASSE DU PISTOLET
Dépose des tiges
• Dévisser les deux vis de face avant et dégager légèrement le capot vers l’avant du
pistolet.
• Dévisser légèrement les deux vis de serrage des tiges.
• Enlever les tiges en tirant dessus.
Repose des tiges
• Insérer les tiges dans leur logement.
• Ajuster la longueur des tiges entre leur extrémité et leur base en fonction du type de
pièces à souder.
Pièce rapportée à souder L (mm)
Goujon, clou d’isolation, anneau de
tirage
120
• Serrer les deux vis de maintien des tiges.
• Repositionner le capot.
• Revisser les vis de face avant.
Note : Pour cette opération, il est conseillé d’ôter le porte-électrode en desserrant la
bague de verrouillage.
Vis de face avant : Vis de serrage des tiges :
Logement des tiges de masse :
L cm
CHANGEMENT D’UN PORTE ÉLECTRODE
Dépose d’un porte électrode
• Le cas échéant, déposer le patin et la coiffe des tiges de
reprise de masse.
• Dévisser et dégager la bague de verrouillage avec le porte-
anneau ou le support porte-goujon.
Bague de verrouillage
Tige de reprise
de masse
Patin et
coiffe
Canon du pistolet
Porte-anneau
Repose d’un porte-anneau
• Positionner le porte-électrode dans le canon du pistolet.
• Visser la bague de verrouillage et vérier que le porte anneau ne bouge pas.
La bague de verrouillage doit être serrée à la main. L’utilisation de pince est proscrite.
