GYSPOT ARCPULL 200
FR

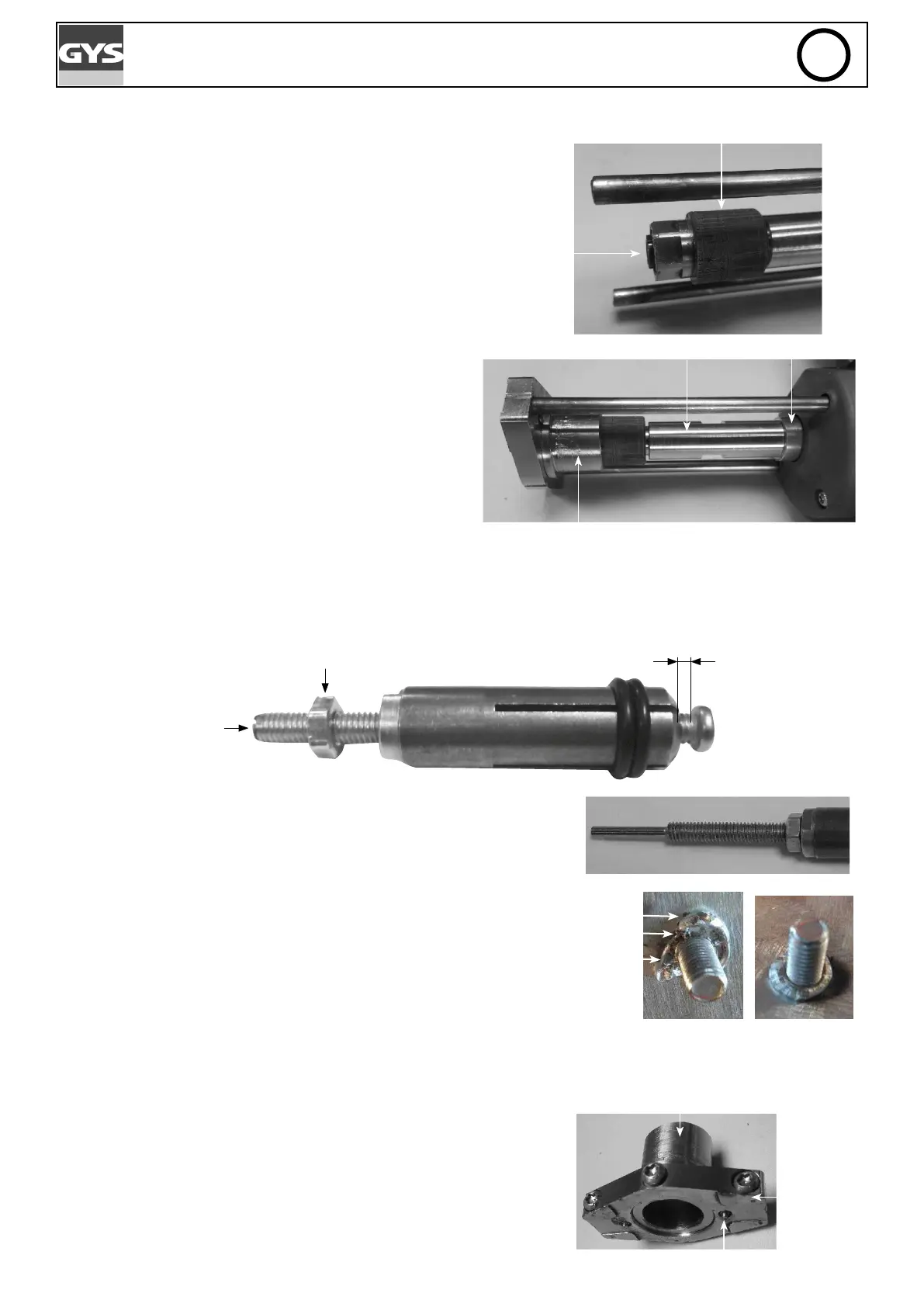

Repose d’un porte-goujon
• Positionner et visser le support porte-goujon dans le canon
du pistolet.
• Positionner et visser légèrement la buse de protection
gazeuse sur le support porte-goujon.
• Positionner le porte-goujon préalablement réglé dans la
buse de protection.
• Visser la buse de protection.
• Repositionner et visser le patin et la coiffe sur les tiges de
reprise de masse.
Note : Lors du vissage des différents éléments, le canon du
pistolet doit toujours être bloqué au moyen de clés plates.
Buse de protection
gazeuse
Porte-goujon
Support porte-goujon
Patin et coiffe
Canon du pistolet
Réglage d’un porte goujon
• Dévisser le contre-écrou et la vis du porte-goujon.
• Insérer le goujon dans le porte écrou.
• Régler la vis du porte-goujon pour obtenir 5mm entre son extrémité et la base du letage de la pièce rapportée (gou-
jon).
• Bloquer le contre écrou.
Contre-écrou
Vis
5 mm
Note : Il est possible de souder des pièces rapportées allant jusqu’a 45mm
de long. Au-delà de 30mm de long, il peut être nécessaire de dévisser
totalement et d’inverser le sens de la vis de réglage du porte goujon.
Note : Si la soudure du goujon présente les marques du porte-goujon
au niveau de la soudure, régler la vis du porte-goujon pour faire sortir
une peu plus le goujon du porte-goujon.
Marquage
Pose du patin de prise de masse et la coiffe de protection gazeuse :
• Encastrer la coiffe de protection gazeuse dans le patin de prise de
masse et la verrouiller avec la vis.
Coiffe de protection
gazeuse
Patin de prise
de masse
Poussoirs
