GYSPOT ARCPULL 200
ES
Cebado: el inserto (anillo de tiro, pernos, etc.) está en cortocircuito. Al apretar el gatillo se inicia el proceso de soldadura:
la pistola levanta ligeramente la pieza, se genera un arco eléctrico.
El decapado: el arco eléctrico de débil intensidad decapa la chapa. El calor generado por el arco elimina las impurezas
(grasa, aceite, protección de zinc, etc.) de la chapa.
El arco: la corriente del arco crea un baño de fusión en la lámina de soporte y derrite el extremo del inserto.
El agarre: la pistola sumerge el parche en el baño fundido
Nota: El grosor de la placa de soporte no debe ser menor que ¼ del diámetro del inserto en el caso del acero, y ½ del
diámetro en el caso del aluminio.

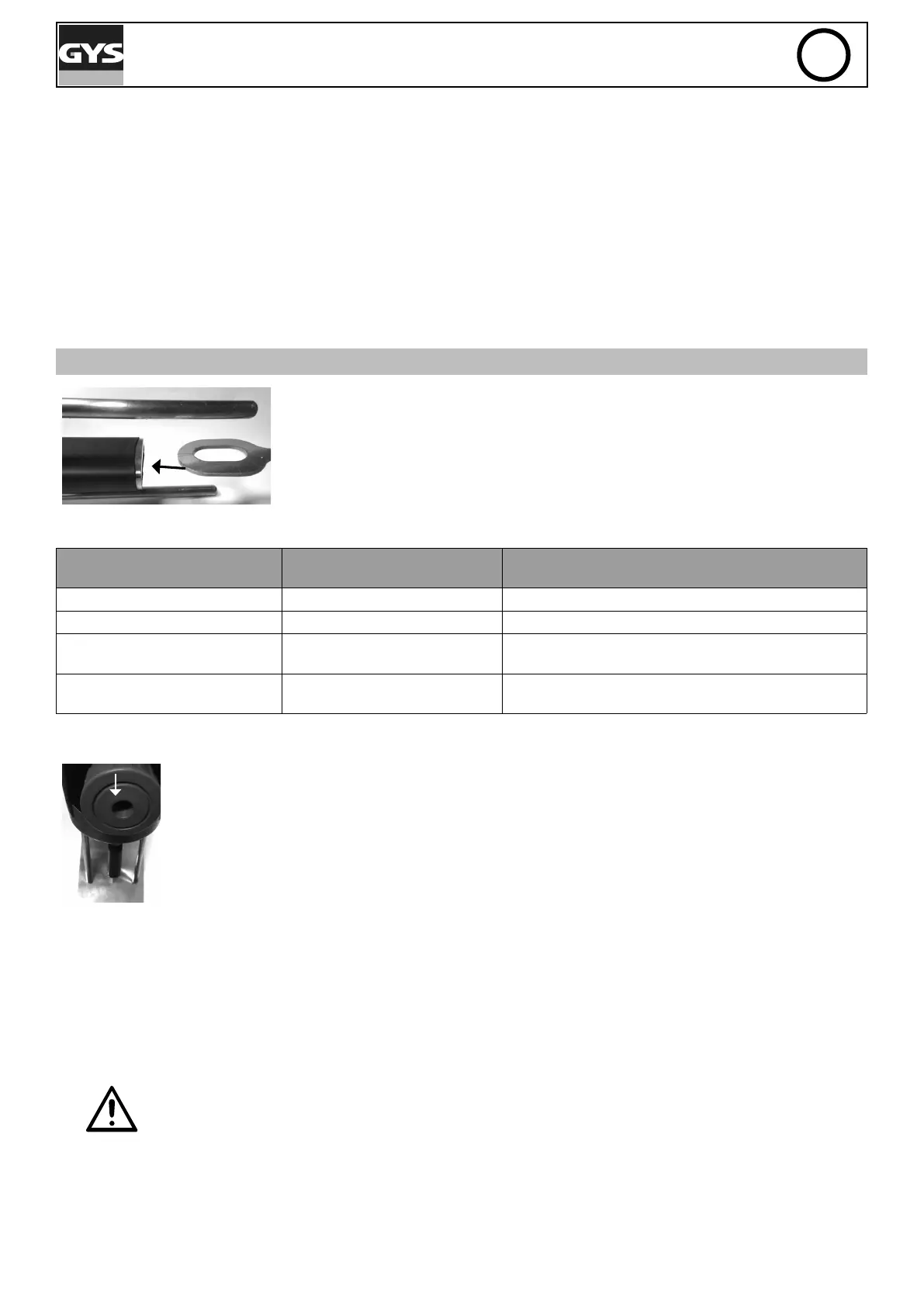

SOLDADURA POR ARCO CON ARCPULL 200
• Limpie y desengrase la zona de soldadura.
• Monta la herramienta apropiada en la pistola (soporte de anillo, soporte de
perno, etc...). Si es necesario, monte el patín y su tapa protectora en el extremo
de las barras, así como el barril y su boquilla.
• Coloca un inserto (anillo de tiro, perno, etc.) en la herramienta de la pistola.
Compruebe la polaridad de los cables texas de la pistola:
Los insertos de soldadura
"Conector del cable positivo
(indicación roja)"
Cable texas negativo
Anillo de tiro aluminio Borne texas negativo (-) Borne texas positivo(+)
Anillo de tracción de acero Borne texas positivo(+) Borne texas negativo (-)
Perno, clavo de aislamiento de
acero, etc.
Borne texas positivo(+) Borne texas negativo (-)
perno, clavo de aislamiento de
aluminio
Borne texas positivo(+) Borne texas negativo (-)
Ruedecilla de bloqueo de
varillas de contacto de masa:
• Cambiar los ajustes de soldadura si es necesario (modo sinérgico o modo manual).
• Desbloquee las varillas de toma de masa con la ruedecilla
• Coloque la pistola sobra la chapa
• Ponga la inserción en contacto con la chapa. Tan pronto como el arma emita un «bip» o su LED
de contacto (azul) se encienda, bloquee las varillas de tierra con la rueda del pulgar.
• Apriete el gatillo.
• Una vez terminada la soldadura, levante la pistola para liberar el electrodo (anillo o perno).
Nota 1: Es imperativo que la soldadura del anillo se realice con anillos nuevos.
Nota 2: Para asegurar el correcto posicionamiento de la soldadura, dibujar una cruz perpendicular en la placa de soporte
y hacerla coincidir con las marcas externas del patín.
Nota 3: La soldadura de los pernos debe hacerse horizontalmente.
No aprietes demasiado el cerrojo de la varilla del arma.
