GYSPOT ARCPULL 200
RU
Поджиг расходный материал (натяжное кольцо, шпильки и т.д.) вставлен в режиме короткого замыкания.
Нажатие на курок запускает процесс сварки: пистолет слегка поднимает расходный материал, создается
электрическая дуга.
Очистка поверхности: электрическая дуга малой мощности очищает поверхность детали. Тепло, генерируемое
дугой, удаляет загрязнения с листа. (жир, масло, цинковая защита и т. д.)
Дуга: ток дуги создает ванну на поверхности изделия и соединяет расплавленный наконечник расходного
материала с изделием.
Захват : пистолет погружает вставку в ванну с расплавом.
Примечание: Толщина опорной плиты не должно быть меньше, чем четверть диаметра вкладыша в случае
стали, и ½ диаметра в случае алюминия.

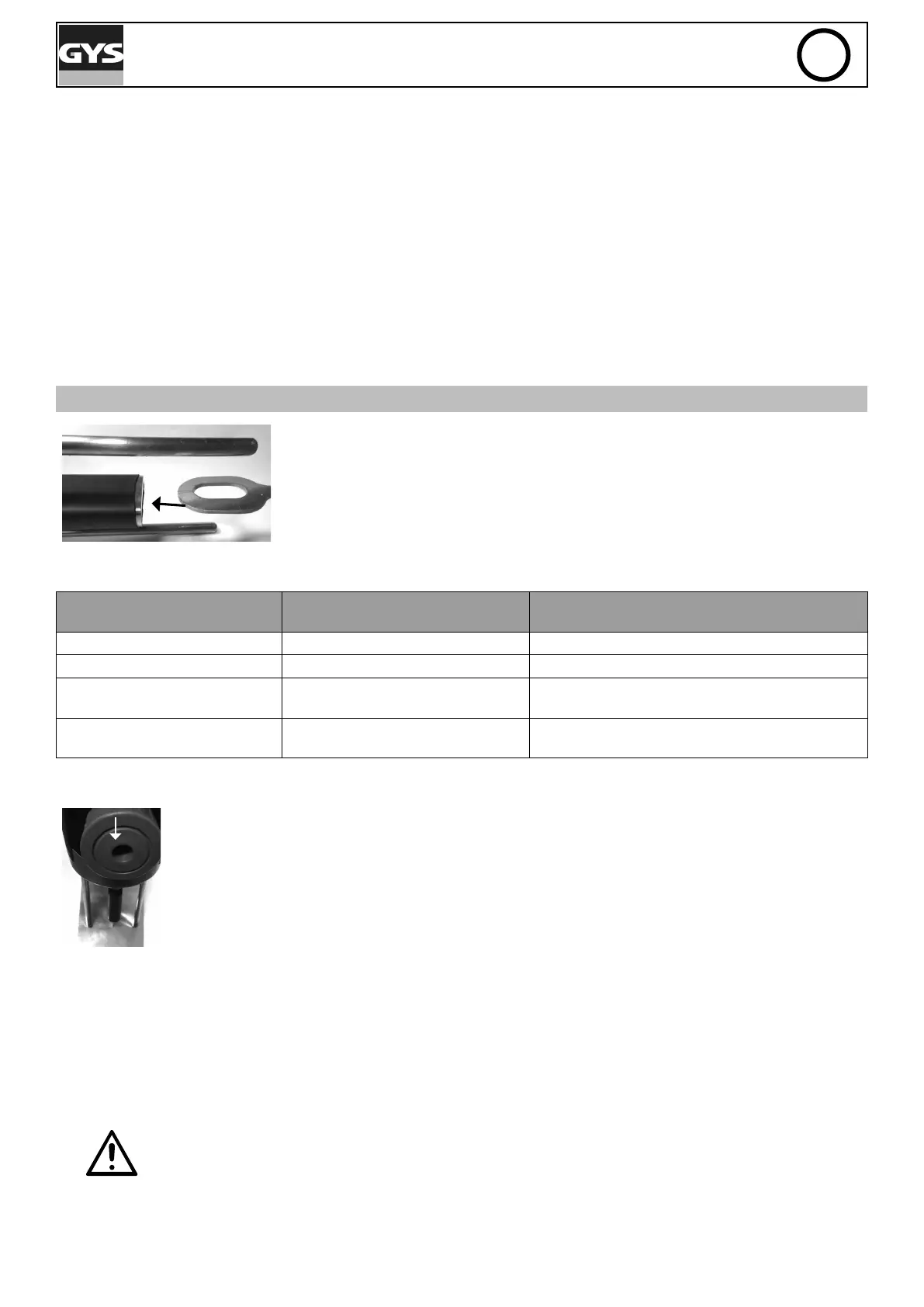

УДАРНО-ДУГОВАЯ СВАРКА С ПОМОЩЬЮ ARCPULL 200
• Тщательно очистите и обезжирьте поверхность зоны сварки.
• Установите соответствующий инструмент на пистолет (держатель кольца,
держатель шпильки и т. Д.). При необходимости установите накладку и ее
защитный колпачок на конце стержней, а также ствол и его сопло.
• Вставьте вкладыш (натяжное кольцо, шпильки и т. Д.) В инструмент
пистолета.
Проверьте полярность разъемов кабелей пистолета:
Патч для сварки
Положительный разъем кабеля
(красная отметка)
Отрицательный разъем кабеля
Anneau de tirage aluminium Тумба отрицательного разъема (-) Тумба положительного разъема (+)
Стальное кольцо Тумба положительного разъема (+) Тумба отрицательного разъема (-)
Шпилька, стальной
изоляционный гвоздь и др.
Тумба положительного разъема (+) Тумба отрицательного разъема (-)
Шпилька, алюминиевый
изоляционный гвоздь
Тумба положительного разъема (+) Тумба отрицательного разъема (-)
Колесико блокировки
штырей заземления:
• При необходимости измените параметры сварки (синергетический режим или ручной
режим).
Разблокируйте штыри заземления с помощью колесика
• Поместите пистолет на лист.
• Приведите вкладыш в контакт с листом. Как только пистолет издаст «гудок» или загорится
его контактный светодиод (синий), зафиксируйте стержни восстановления массы колесом с
накаткой.
• Нажмите на курок.
• После завершения сварки поднимите пистолет, чтобы освободить электрод (кольцо или
шпильку).
Примечание 1: Сварка колец должна выполняться с новыми кольцами.
Примечание 2: Для того, чтобы обеспечить правильное позиционирование сварного шва, начертите крестик
перпендикулярно на металлической пластине так что бы совпадало с внешними маркировками контактной
вставки.
Примечание 3: Сварка штукатуркой должна выполняться горизонтально.
Не перетягивайте ручку блокировки пистолета.
