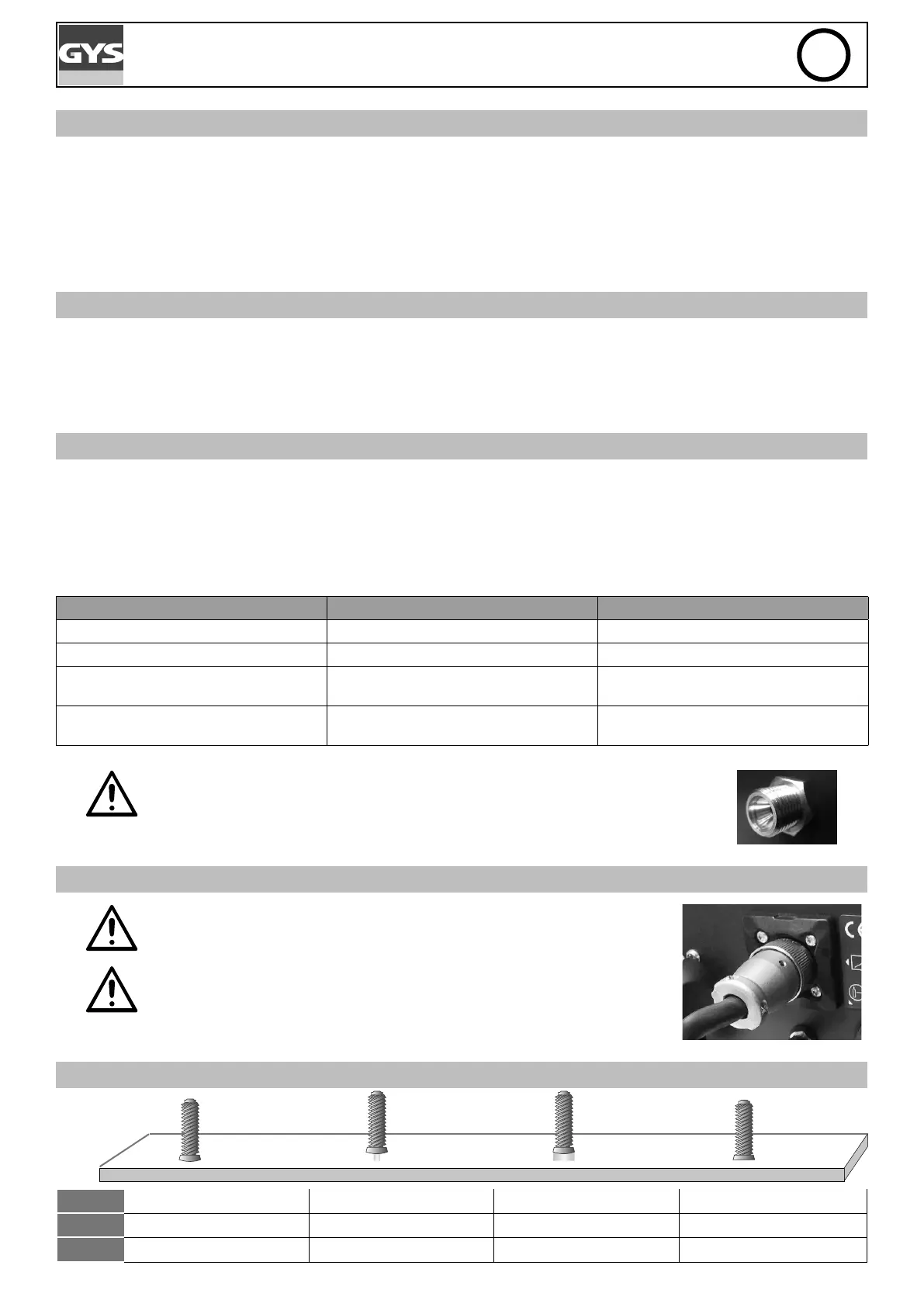

8
GYSPOT ARCPULL 200
FR
BRANCHEMENT SUR GROUPE ÉLECTROGÈNE
Ce matériel peut fonctionner avec des groupes électrogènes monophasés à condition qu’ils répondent aux exigences
suivantes :
• La tension doit être alternative, réglée comme spéciée et de tension crête inférieure à 400 V.
• La fréquence doit être comprise entre 50 et 60 Hz.
• La puissance doit être de 7kVA au moins.
Il est impératif de vérier ces conditions, car de nombreux groupes électrogènes produisent des pics de haute tension
pouvant endommager le matériel.
UTILISATION DE RALLONGE
Ce matériel peut être raccordé à l’installation électrique au moyen d’une rallonge à condition qu’elle réponde aux exi-
gences suivantes :
• Rallonge monophasés avec conducteur de terre.
• La longueur ne doit pas dépasser 10 m.
• La section des conducteurs ne doit pas être inférieure à 2.5 mm².
PROTECTION GAZEUSE
En fonction du matériau à souder, une protection gazeuse peut être nécessaire.
Le débit de gaz doit être réglé entre 10L/min et 12L/min.
Le tableau ci-dessous liste les gaz à utiliser en fonction des pièces rapportées à souder et de leur matériau. Ce tableau
est donné à titre indicatif, des essais de soudure préalables sont conseillés.
Pièce rapportée à souder Gaz Sans gaz
Anneau de tirage aluminium Argon Non recommandé
Anneau de tirage acier ArCO² 8% Possible
Goujon,
clou d’isolation en acier, etc.
ArCO² 8% Possible
Goujon,
clou d’isolation en aluminium
ArHe 30% Non recommandé
Ne pas dépasser 5N.m pour le serrage d’un raccord à l’entrée de gaz du
matériel.
CONNEXION DU PISTOLET AU GÉNÉRATEUR
La connexion et déconnexion du connecteur de contrôle du pistolet à
l’embase du générateur doit impérativement se faire avec un générateur
éteint.
La bague du connecteur de contrôle du pistolet doit toujours être vissée
correctement à l’embase du générateur avant la mise en marche du
produit.
PROCÉDÉ DE SOUDAGE DE PIÈCE RAPPORTÉE PAR ARC TIRÉ
Phase Amorçage Décapage Arc Accroche
T (ms) 0 à 200 ms 10 à 500 ms 0 à 50 ms
I (A) ≈80-150 A 10 à 60 A 0 à 200 A* ≈80-150 A
* Le courant d’Arc est limité à 100A lorsque le produit est alimenté en 110Vac 50Hz/60Hz.
