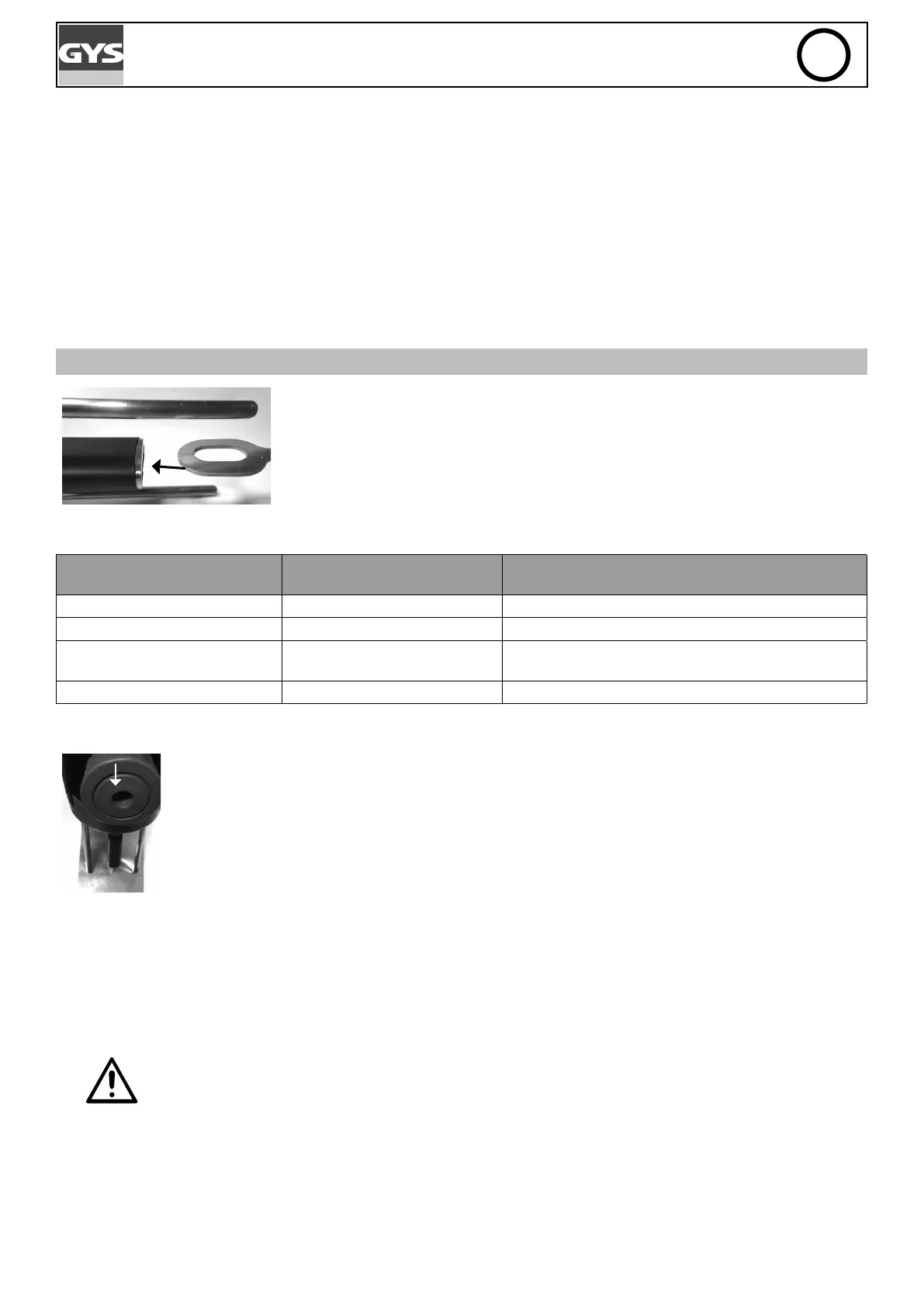

GYSPOT ARCPULL 200
FR
L’amorçage : la pièce rapportée (anneau de tirage, goujons, etc.) est mise en court-circuit. Un appui sur la gâchette
démarre le processus de soudage : le pistolet lève légèrement la pièce rapportée, un arc électrique se crée.
Le décapage : l’arc électrique de faible intensité décape la tôle. La chaleur générée par l’arc supprime les impuretés
(graisses, huiles, protection zing, etc.) de la tôle.
L’arc : le courant d’arc crée un bain de fusion sur la tôle support et met en fusion l’extrémité de la pièce rapportée.
L’accroche : le pistolet plonge la pièce rapportée dans le bain en fusion.
Note: L’épaisseur de la tôle support ne doit pas être inférieure à ¼ du diamètre de la pièce rapportée dans le cas de
l’acier, et ½ du diamètre dans le cas de l’aluminium.
SOUDURE PAR ARC-TIRÉ AVEC L’ARCPULL 200
• Nettoyer et dégraisser la zone de soudure.
• Monter l’outil approprié sur le pistolet (porte anneau, porte-goujon, etc.). Le cas
échéant, monter le patin et sa coiffe de protection en bout des tiges, ainsi que le
canon et sa buse.
• Positionner une pièce rapportée (anneau de tirage, goujons, etc.) dans l’outil
du pistolet.
Vérier la polarité des texas du pistolet :
Pièce rapportée à souder
Raccord du câble positif
(repère rouge)
Câble texas négatif
Anneau de tirage aluminium Borne texas négative (-) Borne texas positive (+)
Anneau de tirage acier Borne texas positive (+) Borne texas négative (-)
Goujon, clou d’isolation en acier,
etc
Borne texas positive (+) Borne texas négative (-)
Goujon, clou d’isolation en alu Borne texas positive (+) Borne texas négative (-)
Molette de vérouillage des
tiges de reprise de masse :
• Modier les réglages de soudure si nécessaire (mode synergique ou mode manuel).
• Déverrouiller les tiges de reprise de masse avec la molette.
• Positionner le pistolet sur la tôle.
• Mettre en contact la pièce rapportée avec la tôle. Dès que le pistolet émet un « bip » ou que sa
LED contact (bleu) est allumée, verrouiller les tiges de reprise de masse avec la molette.
• Presser la gâchette.
• Une fois la soudure terminée, lever le pistolet pour dégager l’électrode (anneau ou goujon).
Note 1 : La soudure d’anneau doit impérativement être effectuée avec des anneaux neufs.
Note 2 : Pour assurer le bon positionnement de la soudure, tracer une croix perpendiculaire sur la tôle support et la faire
coïncider avec les marquages extérieurs du patin.
Note 3 : La soudure de goujon doit se faire à l’horizontal.
Ne pas serrer excessivement la molète de verrouillage des tiges du pistolet.
