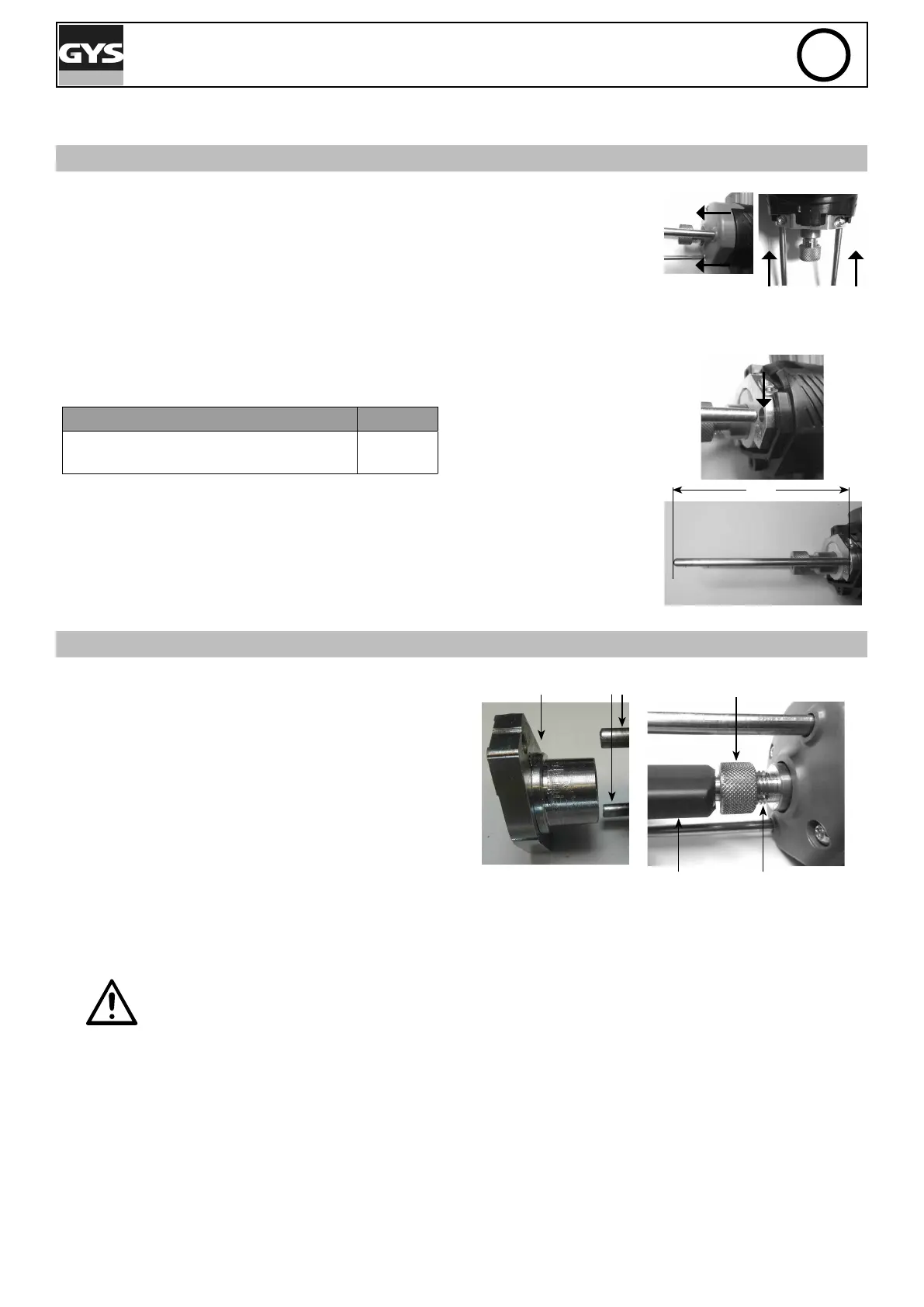

UTENSILI DELLA PISTOLA
CAMBIO DELLE ASTE DI RECUPERO DI MASSA DELLA PISTOLA.
Rimozione aste
• Svitare le due viti del frontale e aprire leggermente il coperchio verso la parte ante-
riore della pistola.
• Svitare leggermente le due viti di serraggio delle barre.
• Rimuovere le aste tirandole.
Riposizionamento delle aste
• Inserire le aste nella loro sistemazione.
• Regolare la lunghezza delle aste tra le loro estremità e la base in funzione del tipo di
pezzo da saldare.
Inserto da saldare L (mm)
Perno, tassello di isolamento, anello di
tiraggio
120
• Stringere le due viti di mantenimento delle aste.
• Riposizionare il coperchio.
• Riavvitare le viti del frontale.
Nota : Per questa operazione, si consiglia di rimuovere il porta-elettrodo allentando
l’anello di blocco.
Viti del frontale : Vis de serrage des tiges :
Viti di blocco delle aste :
L cm
SOSTITUZIONE DI UN PORTA ELETTRODO
Rimozione di un porta elettrodo
• Se necessario rimuovere ii pattino e il cappuccio delle aste
di recupero di massa.
• Svitare e rilasciare l’anello di blocco con il porta-anello o il
supporto porta-perno.
Anello di blocco
Asta di recupero
di massa
Pattino e
cappuccio
Porta-anello
Canna
Riposizionamneto di un porta-anello
• Posizionare il porta-anello nella canna della pistola.
• Avvitare l’anello di blocco e vericare che il porta-anello non si muova.
L’anello di blocco dev’essere stretto a mano. E’ vietato l’uso di pinze.
