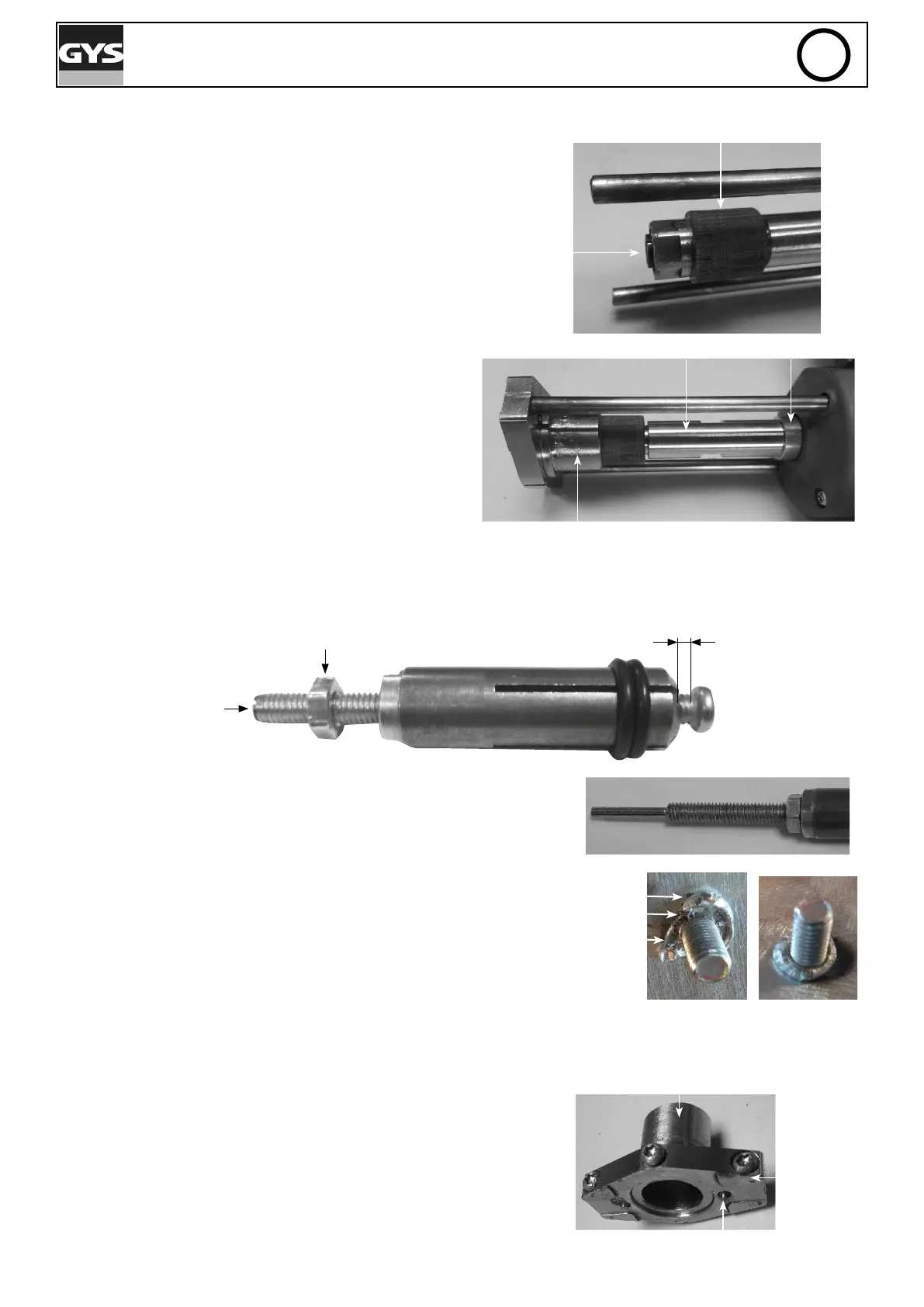

Riposizionamento di un porta-perno
• Posizionare e avvitare il porta-perno nella canna della pis-
tola.
• Posizionare e avvitare leggermente l’ugello di protezione
gassosa sul supporto porta-perno.
• Posizionare il porta-perno preventivamente regolto
nell’ugello di protezione.
• Avvitare l’ugello di protezione.
• Riposizionare e avvitare il pattino e il cappuccio sulle aste
di recupero di massa.
Nota : Durante l’avvitamento dei diversi elementi, la canna
della pistola deve sempre essere bloccata usando delle chia-
vi piatte.
Ugello di protezione
gassosa
Porta-perno
Supporto porta-perno
Pattino e cappuccio
Canna
Regolazione del porta-perno
• Svitare il contro dado e la vite del porta perni.
• Inserire il perno nel porta perni.
• Regolare la vite del porta-perno per ottenere 5mm tra la sua estremità e la base della lettatura dell’inserto (perno).
• Bloccare il contro dado.
Controdado
Vite
5 mm
Nota : E’ possibile saldare gli inserti no a 45mm di lunghezza. Oltre i
30mm di lunghezza, può essere necessario svitare totallmente e invertire il
senso della vite di regolazione del porta-perno.
Nota : Se la saldatura dello spinotto mostra i segni del porta spinotto sul
cordone di saldatura, regolare la vite del porta spinotto per estrarre lo
spinotto dal porta spinotto un po’ di più.
segni
Posa dell pattino della presa di massa e del cappuccio di protezione gassosa :
• Incastrare il cappuccio di protezione gassosa nel pattino di recupero
di massa e bloccarla con la vite.
Cappuccio di prote-
zione gassosa
Pattino di
recupero
di massa
Pulsanti
