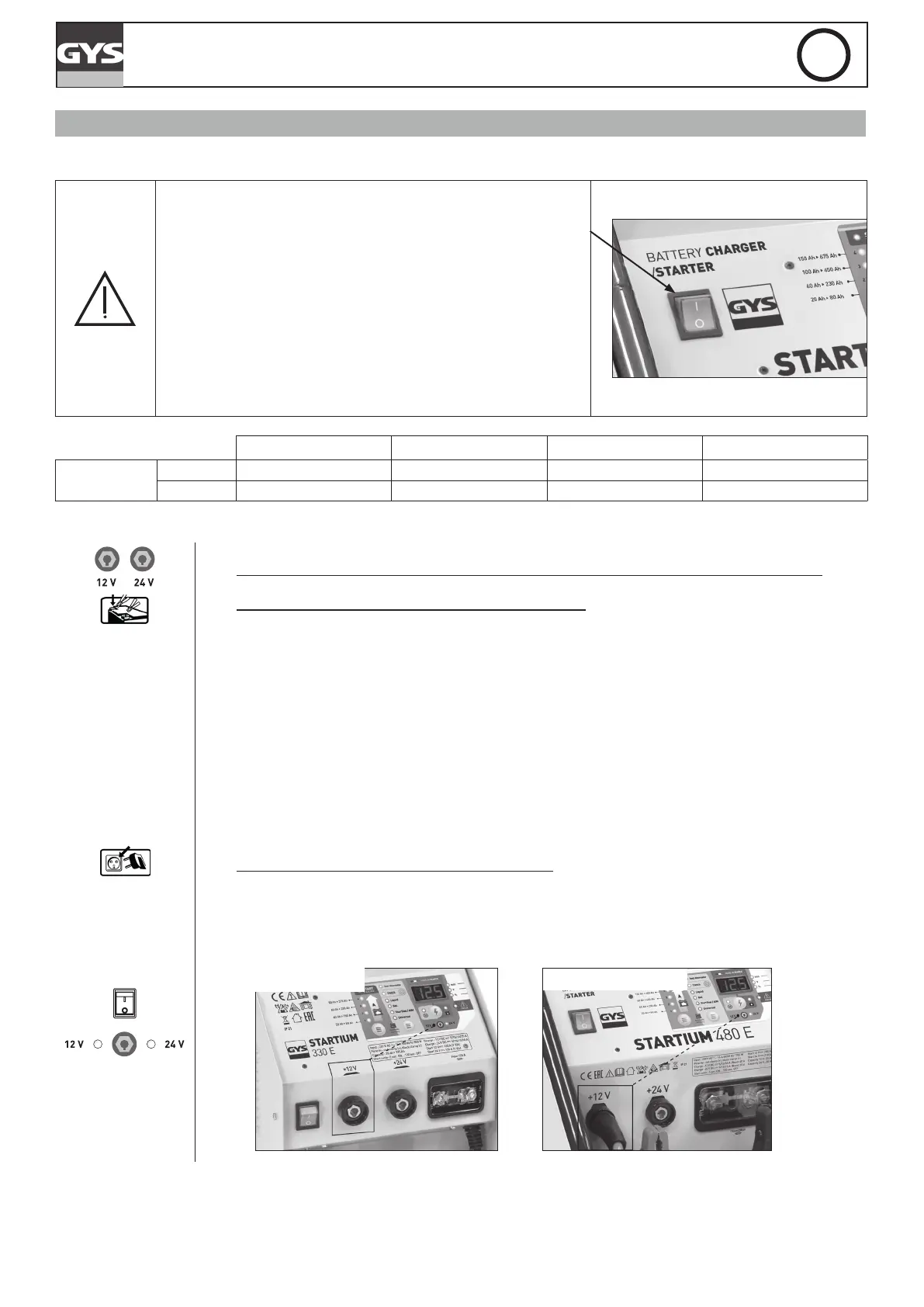

ANSCHLUSS UND TRENNEN (cf p.5)
Vor dem Anschluss
• WICHTIG! Vor den Anschluss an die Batterie sicherstellen,
dass das Gerät nicht an das Spannungsnetz angeschlossen
ist und der ON/OFF-Schalter auf OFF steht.
• Die Polarität der Batterie prüfen (Achtung: die Sicherung
schmilzt bei falschem Anschluss).
• Die Kabel unter keinem Umständen in direkten Kontakt mit
heißen oder scharfkantigen Teilen bringen oder knicken.
• Vergewissen Sie sich, dass Kapazität (in Ampere-Stunden)
und Spannung (in Volt) der Batterie mit den Einstellungen
am Ladegeräte übereinstimmen (sehen Sie die Tabelle
unten).
STARTIUM 330E STARTIUM 480E STARTIUM 680E STARTIUM 980E
Batte-
riestärke
12V 20 - 375 Ah 20 - 600 Ah 20 - 675 Ah 20 - 750 Ah
24V 20 - 300 Ah 20 - 450 Ah 20 - 525 Ah 20 - 525 Ah
Anschluss
1. Den Anschlussstecker in der Position «12V» oder «24V» je nach Batterie anschließen.
2. Klemmen anschließen (mehrere Fälle sind möglich)
a.
Der Massepunkt der Karosserie ist mit dem Minuspol der Batterie verbunden.
- Die rote Anschlussklemme mit dem Pluspol der Batterie verbinden.
- Die schwarze Anschlussklemme an einer blanken Stelle der Karrosserie, in
ausreichenden Abstand zu Brennstofeitungen und Batterie anklemmen.
b.
Der Massepunkt der Karosserie ist mit dem Pluspol der Batterie verbunden.
- Die schwarze Anschlussklemme mit dem Pluspol der Batterie verbinden.
- Die rote Anschlussklemme an einer blanken Stelle der Karrosserie, in ausreichenden
Abstand zu Brennstofeitungen und Batterie anklemmen.
c.
Nicht im Fahrzeug angeschlossenen Batterie:
Die rote Anschlussklemme mit dem Pluspol und die schwarze Anschlussklemme mit
dem Minuspol verbinden.
3. Das Gerät an das Spannungsnetz anschließen.
4.
Drücken Sie die Taste ON / OFF.
Eine LED, (8) oder (10), leuchtet auf den Bedienfeld. Falls die ausgewählte Ladespannung
und die Batteriespannung nicht übereinstimmen, startet der Ladevorgang nicht.
STARTIUM 330E
STARTIUM 480E-680E-980E
