3.3
将探头连接到控制器
将传感器线缆连接至 SC 控制器的快接接头。保留设备连接器护帽以备将来使用。请参见图 6。有关详
情，请参阅控制器文档。
注：
如果需要更长的线缆，则可使用延长线。

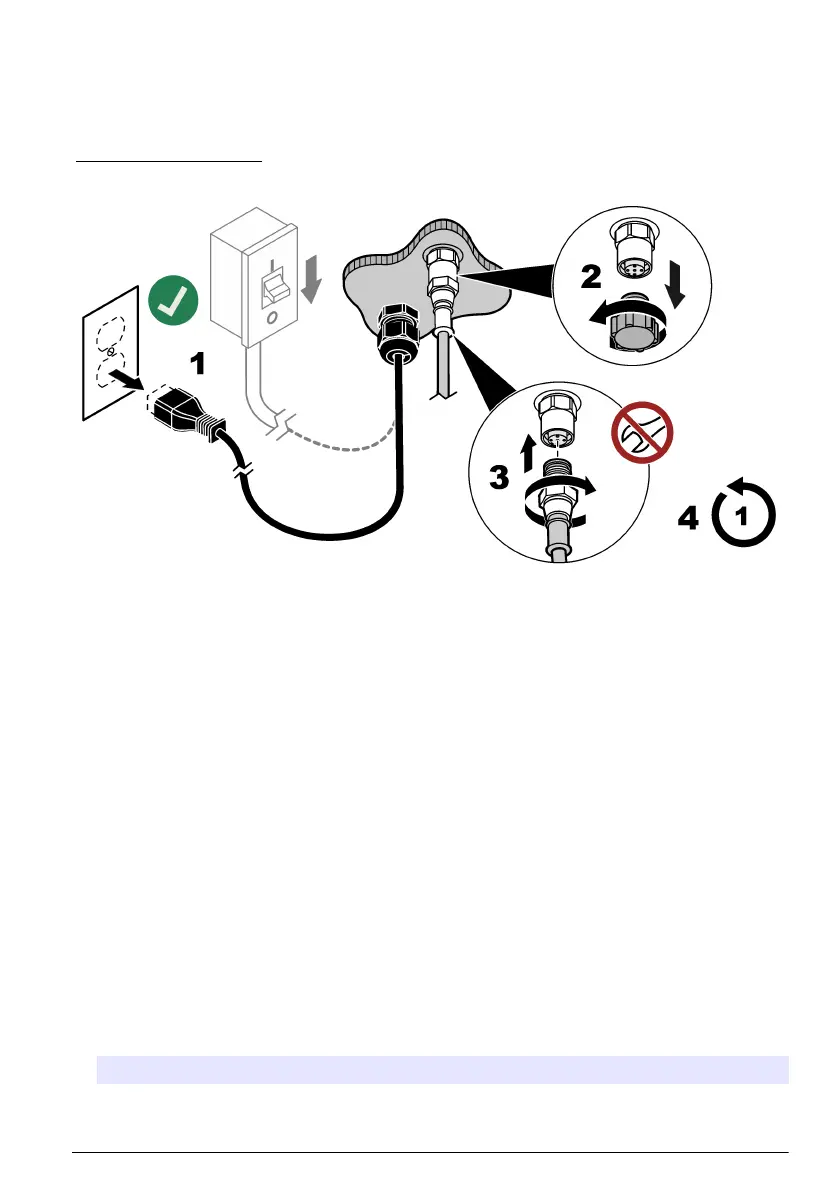

图 6 将探头连接到控制器
第 4 节 启动
将电源线连接至具有保护接地的电气插座上，或将控制器的断路器设置为打开。
第 5 节 操作
5.1
用户导航
注：
请参见控制器用户手册以了解键盘说明和导航信息。
5.2
配置探头
输入识别信息、配置测量以及更改探头设置、数据处理和存储选项。
1. 确保控制器安装了最新的软件。请参考控制器用户手册，了解详细信息。（对于 SC200 控制器，
最低版本为 2.06。）
2. 按照如下方式转至设备菜单：
• SC200 和 SC1000 控制器—转至主菜单，然后选择传感器设置。如果适用，选择传感器。
注：
对于较旧版本的
SC200
控制器，选择
Single measurements only
（仅单次测量）设置。
• SC4500 控制器和 Claros 界面—选择设备图块，然后选择设备菜单。
3. 选择 Configuration（配置）。
4. 选择一个选项。
注：
对于不同控制器，以下选项可能有些区别。
选项 说明
Edit name（编辑名
称）
输入对测量点的说明（默认值：序列号）。按照说明标注测量位置（例如曝气池
1）。该说明与测量值一起保存在控制器数据日志中。
中文
111
