Brushless DC Controller HST-350
Orginalbetriebsanleitung Rev1.3
Montage und Inbetriebnahme
Ohne Relais
Der Anschluss ohne Relais ist möglich. Dazu benötigen Sie einen passenden Kabelsatz.
GEFAHR
Das System ohne Relais darf ausschließlich mit dafür geeigneten Akkus durchgeführt
werden. Das System ohne Relais darf niemals an ein Netzteil angeschlossen werden,
rückgespeister Strom kann dies zerstören und lebensbedrohliche Schäden verursa-
chen.

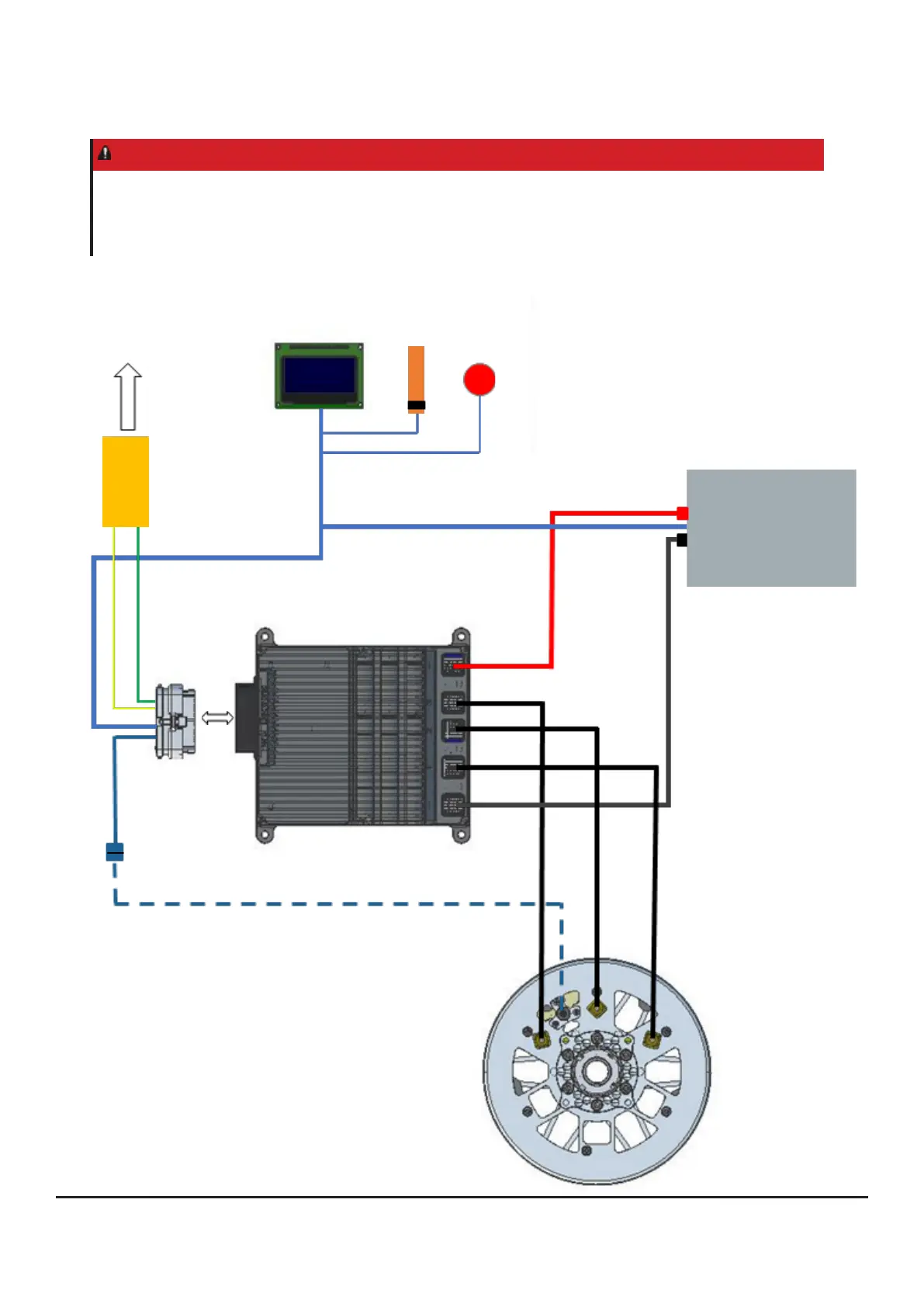

Beispiel (blaue Linien stellen speziellen Kabelbaum für die Anwendung ohne Relais dar):
Motor
L1
L2
L3
Controller
HST-350
35-poliger
Stecker
CAN-
Adapter
PC
Passender Akku
32,0 - 58,8 VDC
-
L2
L1
L3 +
Dual CAN
V5-Display
Poti
Kl. 15
Sensorkabel (optional)
