Brushless DC Controller HST-350
Orginalbetriebsanleitung Rev1.3
Montage und Inbetriebnahme
Bedienung der graschen Benutzeroberäche
• Nachdem Sie den Controller erfolgreich angeschlossen und in Betrieb genommen haben, können
Sie den Motor über das Graphical User Interface (GUI) ansteuern und überwachen
• Ö󰀨nenSiedazuimSoftwarepaketdieAnwendung„Control_Program*.exe

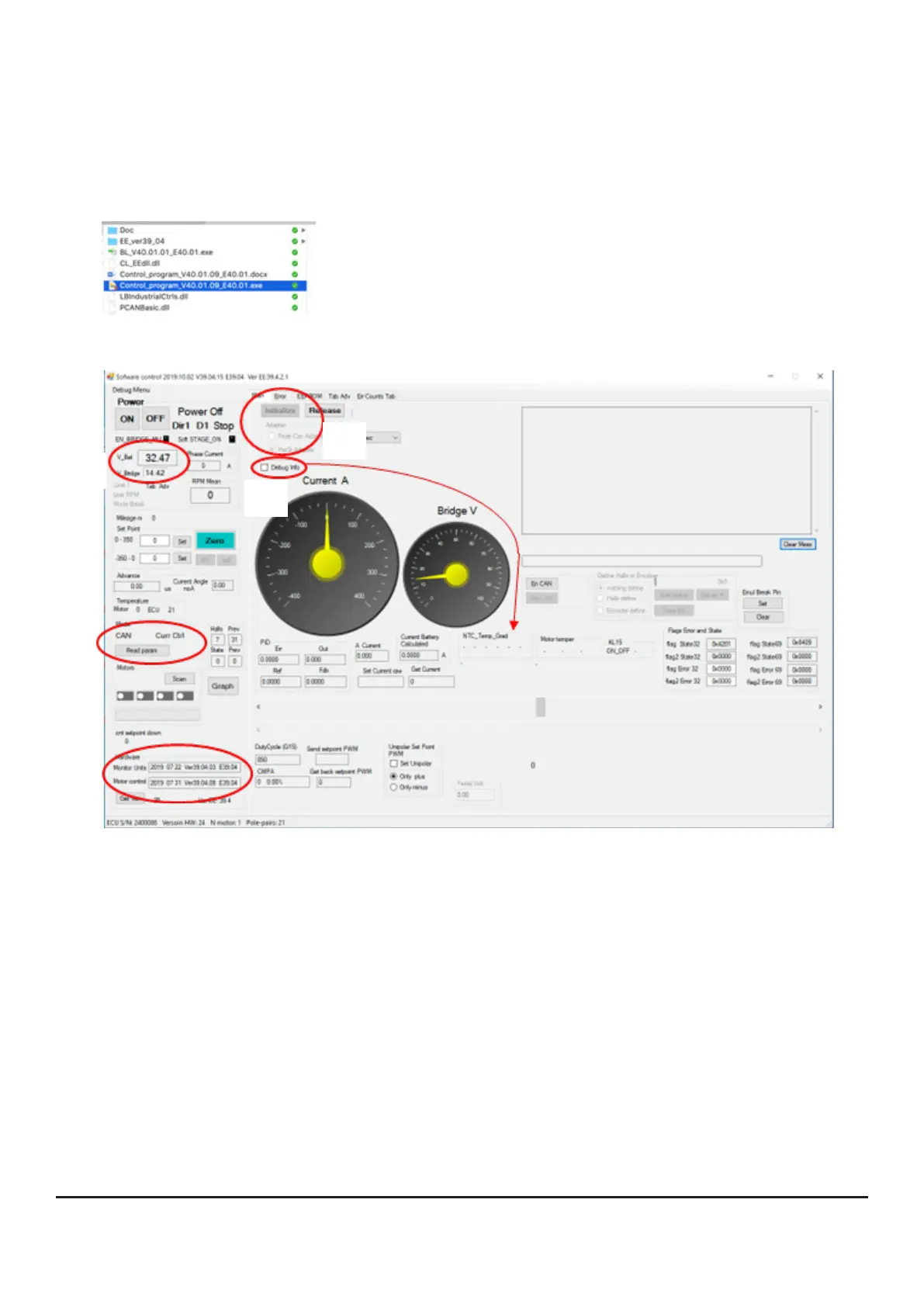

Sie sollten dann den folgenden Bildschirm erhalten:
2
3
2
2
1
1. Stellen Sie zunächst die Verbindung GUI mit dem Controller her
• Wählen Sie dazu den CAN Adapter aus
• Drücken Sie den Button [Initialize]
2. Nach erfolgreicher Verbindung sollten Sie sofort die Live-Daten des Controllers in der GUI sehen
können.
• Diese wären z.B. Die anliegende Spannung als auch
• Der Betriebsmode und
• Die FW-Versionen
• Durch das Aktivieren von „Debug Info“ werden Ihnen Sensorwerte angezeigt
Im Screenshot erkennen Sie, dass wir über CAN steuern und Current Control als Betriebsmodus
ausgewählt haben.
Im nächsten Schritt schalten wir den Controller ein; drücken Sie dazu den Button [ON]
