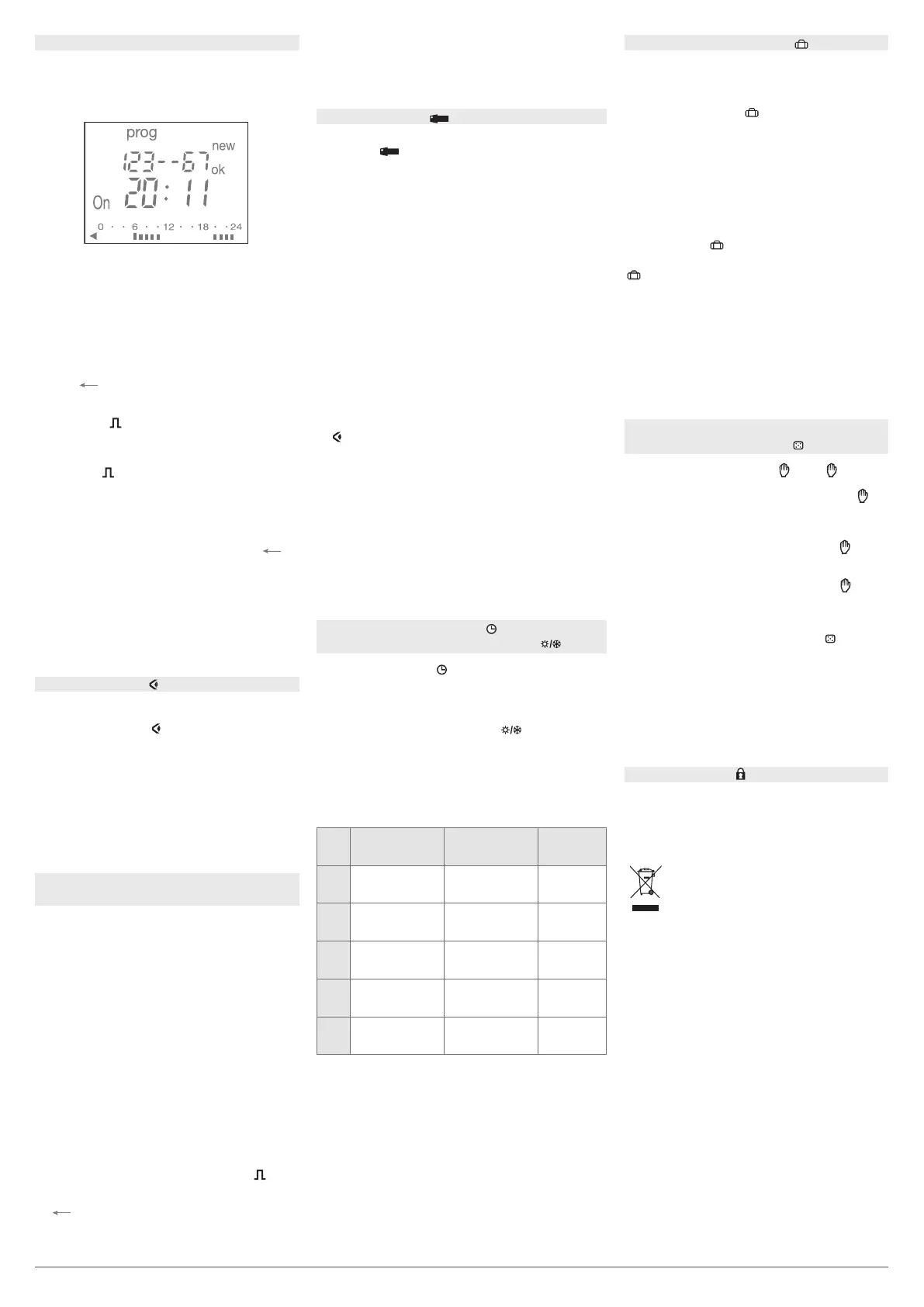

Programmation : prog new
Pour vérifier le profil journalier mis en place sans
risque de modification ou suppression.
Sélectionner le mode
à l’aide de menu et ok.
Sélectionner la voie (A ou B) à l’aide de + ou –
et ok.
Le premier pas de lundi s’ache ainsi que
le profil journalier.
Deux possibilités pour visualiser :
1. Par appui sur + ou – : passage d’un jour à
l’autre. Dans ce cas seul le premier pas du
jour est aché ainsi que le profil journalier.
2. Par appui sur ok : tous les pas de chaque jour
défilent les uns après les autres.
Sélectionner le mode prog avec menu et ok.
Sélectionner la voie (A ou B) à l’aide de + ou – et
ok.
Sélectionner le mode modif avec + ou –. Valider
avec ok.
Le nombre de pas de programme restant
apparaît pour quelques instants.
Le premier pas du premier jour ou groupe de
jour apparaît.
Par appuis successifs sur ok faire défiler
un à un tous les pas programmés.
Tout champ qui clignote (état, heure, minutes)
peut être modifié à l’aide de + ou –, puis validé
avec ok.
Lorsque le curseur est positionné sur ok situé
derrière le groupe de jour, vous pouvez faire
défiler les jours ou groupes de jours pour aller
directement, avec + ou –, à celui qui doit être
modifié.
Pour supprimer un pas de programme :
sélectionner l’état de la voie (On, O ou
à 40 %
),
appuyer simultanément sur + et –.
Clear apparaît à l’écran. Valider avec ok
ou
auto
prog
modif
new
On
Off
24
1812
60
pour annuler.
Modification ou suppression d’un pas
de programme : prog modif
Permet de forcer la sortie en état de marche
ou arrêt pour une période donnée.
Une fois eectué, ce forçage sera supprimé
et ne se reproduira pas l’année d’après.
Sélectionner le mode
à 40 %
à l’aide de menu
puis ok.
Sélectionner la voie (A ou B) à l’aide de + ou –
et ok.
Avec + ou -, choisir l’état du forçage :
On ou O, ok pour valider.
Entrer le jour puis le mois du début de la
période (date 1) à l’aide de + ou – puis ok.
Entrer de la même façon le jour et le mois
de la fin de la période (date 2).
En mode auto,
à 40 %
clignote pour indiquer
qu’une période de vacances a été programmée.
à 40 %
devient fixe pendant la période.
Le forçage sera eectif à 0 h 00 de la 1ère date
jusqu’à 23 h 59 de la 2ème date.
Si la date 1 est antérieure au jour de la
programmation, la période de vacances est
valable pour l’année suivante.
Pour eacer une période de vacances il sut
de retourner dans le mode, d’appuyer
simultanément sur les touches + et –.
Clear apparaît. Confirmer par ok.
Par appuis successifs sur A
ou B
Si l’état de la sortie est On :
1
er
appui : dérogation temporaire. O et
clignotent. Le retour en mode auto-
matique se fera au prochain
pas de programme.
2
ème
appui : forçage permanent. On et sont
fixes. Ce forçage doit être annulé
manuellement.
3
ème
appui : forçage permanent. O et sont
fixes. Ce forçage doit être annulé
manuellement.
4
ème
appui : fonctionnement aléatoire. Pour la
simulation de présence,
à 40 %
ainsi que
l’état de la sortie sont achés. Doit
être annulé manuellement.
Dans ce cas les pas de programme
sont décalés aléatoirement dans
une plage de ± 59 mn.
5
ème
appui : retour au mode automatique.
L’état de sortie ainsi que auto sont
achés.
Sélectionner le mode
à 40 %
avec menu puis ok.
Modifier le jour, le mois, l’année, l’heure et les
minutes à l’aide de + ou – et ok.
L’interrupteur horaire propose ensuite les
changements d’horaires été/hiver
à 40 %
.
Sélectionner le type de changement voulu à l’aide
de + ou –. Valider ok.
Le type de changement dépend de la zone
géographique.
Types disponibles :
* type par défaut
Le changement intervient toujours entre 2h et 3h
du matin.
Lorsque le type USER est choisi :
1. Entrer le jour puis le mois de la date de
changement d’heure d’été (+1h) avec + ou – et ok.
2. Entrer le jour puis le mois de la date de changement
d’heure d’hiver (-1h) avec + ou – et ok.
L’interrupteur horaire va vérifier à quels jours de
quelles semaines correspondent ces dates et
appliquera les changements aux mêmes périodes
les années suivantes indépendamment de la date.
Dès que la clé est insérée dans l’interrupteur horaire,
le symbole
apparaît à l’écran.
Deux types de fonctionnements :
A. Dérogation permanente :
Introduire la clé dans l’interrupteur.
Après 10 secondes, le programme contenu dans
la clé sera exécuté sans eacer celui présent dans
l’appareil.
Dès que la clé est retirée, le programme de
l’interrupteur horaire est à nouveau valide.
B. Copie (load) / Sauvegarde (save) :
La clé permet de sauvegarder un programme
contenu dans l’interrupteur horaire.
Il est également possible de copier le contenu
de la clé vers l’horloge.
1. Introduire la clé, attendre 2 secondes.
2. A l’aide de menu, sélectionner le mode :
save pour sauvegarder un programme contenu
dans le produit,
load pour charger le programme de la clé dans
l’interrupteur horaire,
pour vérifier le programme contenu dans la clé.
3. Valider le choix retenu avec ok.
4. Pour save et load reconfirmer avec ok.
Les messages d’erreurs suivants peuvent
apparaître à l’écran :
- no prog : la clé est vierge, elle ne contient aucun
programme.
- Error : la clé est celle d’un autre interrupteur
horaire.
Dans ces deux cas :
• Seul le mode save est possible.
• Le message d’erreur reste aché aussi longtemps
que la clé est présente, mais c’est le programme
de l’interrupteur qui est exécuté.
Visualisation
Vacances
à 40 %
Pour éviter toute manipulation intempestive,
le clavier de l’interrupteur horaire peut être ver-
rouillé à l’aide d’une clé EG004.
Le déblocage s’eectue de la même manière.
Verrouillage
à 40 %
La programmation peut se faire par jour ou par
groupe de jours. Dans ce cas les consignes sont
communes à plusieurs jours.
Les jours : 1 = lundi, 2 = mardi, 3 = mercredi …
7 = dimanche.
1. Sélectionner le mode prog à l’aide de menu
puis ok.
2. Sélectionner la voie (A ou B) à l’aide de +
ou – puis ok.
Le nombre de pas de programme libres
apparaît pour quelques instants.
3. Choisir le ou les jours à l’aide de + ou –.
Valider ok.
4. ok clignote. Valider le groupe de jour à l’aide
de la touche ok.
– ou
auto
prog
modif
new
On
Off
24
1812
60
permet de refaire le groupe de
jours si nécessaire.
5. Avec + ou –, choisir l’état de la consigne :
On, O ou
à 40 %
. ok pour valider l’état.
6. Entrer l’heure de la commutation à l’aide de +
ou –. Valider avec ok.
7.
Entrer les minutes avec + ou – . Valider avec ok.
8. Pour une
à 40 %
, régler la durée (les secondes,
puis les minutes) de la même façon que
l’horaire de commutation.
Programmer les autres consignes du groupe
de jours en répétant les opérations 3 à 8.
Le jour ou groupe de jours peut être modifié,
lors de la phase 3 en appuyant sur +, – ou
auto
prog
modif
new
On
Off
24
1812
60
.
A la fin de la programmation retourner en mode
auto avec menu.
Pour établir le programme de l’autre voie,
retourner en mode prog new et procéder
suivant les étapes 2 à 8.
Dans ce mode il est également possible de
rajouter une consigne au programme établi.
Procéder tel que décrit plus haut.
Clé EG005
Forçage - Dérogation
Fonctionnement aléatoire
à 40 %
Mise à l’heure et à la date
à 40 %
Changement d’horaires été/hiver
à 40 %
O
Les pas de programmes sont émis sur
le bus uniquement à l’heure programmée.
Par conséquent, toute programmation ou
modification du programme n’est prise en compte
qu’au pas de programme suivant.
Utilisez la dérogation manuelle pour mettre à jour
la sortie commandée si nécessaire.
Type
Début de l’heure
d’été
Début de l’heure
d’hiver
Zone
d’application
Euro
*
Dernier dimanche
de mars
Dernier dimanche
d’octobre
Union
européenne
USA
Deuxième
dimanche de mars
Premier
dimanche de
novembre
Amérique
du Nord
AUS
Premier dimanche
d’octobre
Premier dimanche
d’avril
Australie
USER
Date librement
programmée
Date librement
programmée
No
Pas de change-
ment
Pas de change-
ment
2 6LE004134A
Utilisable partout en Europe
å
et en Suisse
Comment éliminer ce produit
(déchets d’équipements électriques
et électroniques).
(Applicable dans les pays de l’Union Européenne et aux
autres pays européens disposant de systèmes de
collecte sélective).
Ce symbole sur le produit ou sa documentation indique
qu’il ne doit pas être éliminé en fin de vie avec les autres
déchets ménagers. L’élimination incontrôlée des
déchets pouvant porter préjudice à l’environnement ou à
la santé humaine, veuillez le séparer des autres types de
déchets et le recycler de façon responsable. Vous
favoriserez ainsi la réutilisation durable des ressources
matérielles.
Les particuliers sont invités à contacter le distributeur
leur ayant vendu le produit ou à se renseigner auprès de
leur mairie pour savoir où et comment ils peuvent se
débarrasser de ce produit afin qu’il soit recyclé en
respectant l’environnement.
Les entreprises sont invitées à contacter leurs
fournisseurs et à consulter les conditions de leur contrat
de vente. Ce produit ne doit pas être éliminé avec les
autres déchets commerciaux.
