COMMANDES ET COMPOSANTS DE L’UNITÉ INTÉRIEURE
PAGE 16
FRANÇAIS

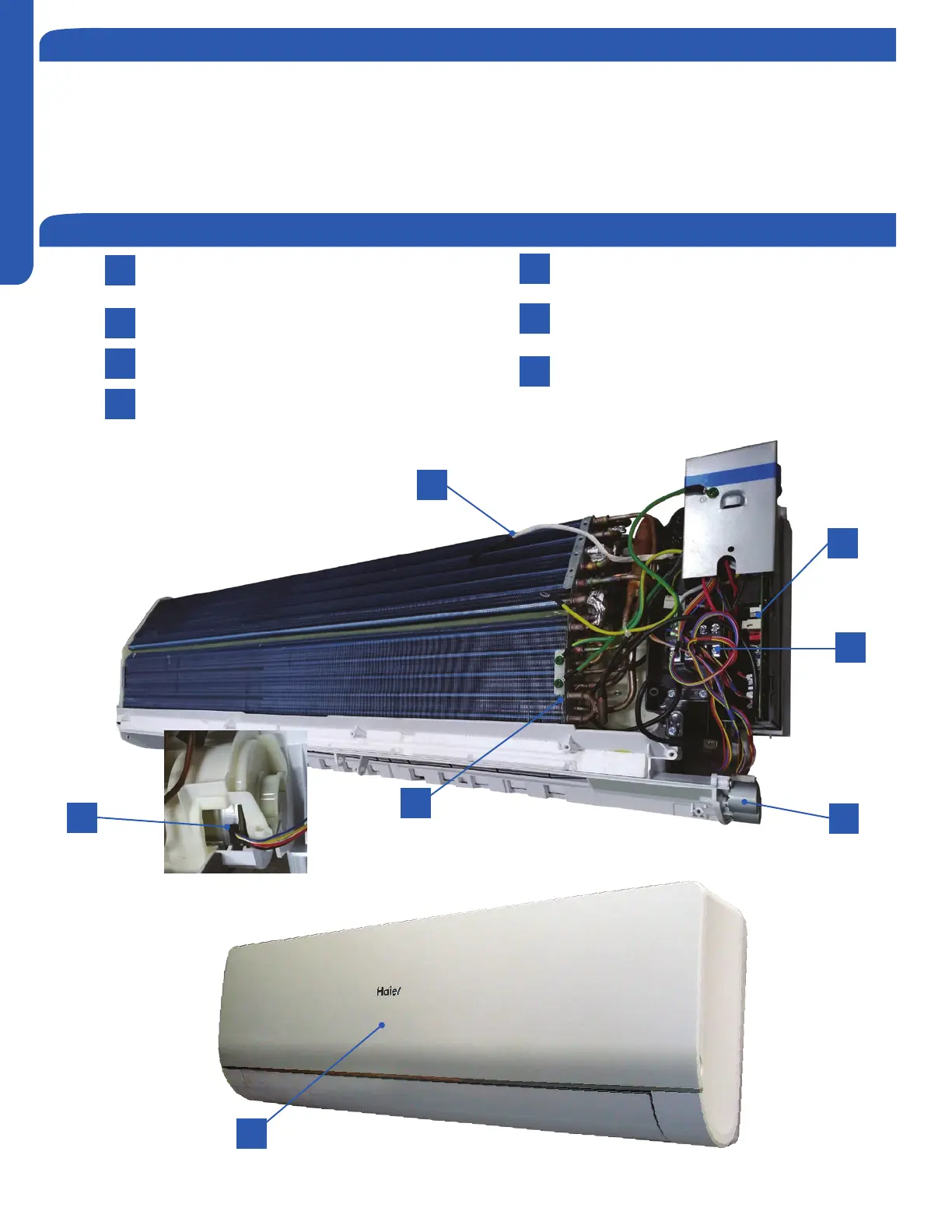

Identication des composants intérieurs
Présentation de l’unité intérieure
L’unité intérieure est montée en hauteur sur le mur an de procurer un conditionnement de l’air dans un espace. Une pompe à condensat,
fournie ou achetée localement, peut s’ajouter au système.
Les composants du système se déclinent comme suit : Un ventilateur à vitesse variable qui accélère ou ralentit selon les modications
commandées. Un évent à lames orientables pour diriger l’air, une sonde de la température ambiante intérieure, une sonde de température
du serpentin d’évaporateur, un acheur pour informer l’utilisateur. Un serpentin d’évaporateur avec dispositif de mesure situé dans l’unité
intérieure, et un interrupteur d’urgence.
1
2
3
4
5
6
7
5
7
6
4
1
3
2
Sonde de température ambiante
intérieure
Acheur
Moteur de ventilateur
Moteur d’évent à lames
Carte de commande principale
Sonde de température de
tuyauterie
Bornier
