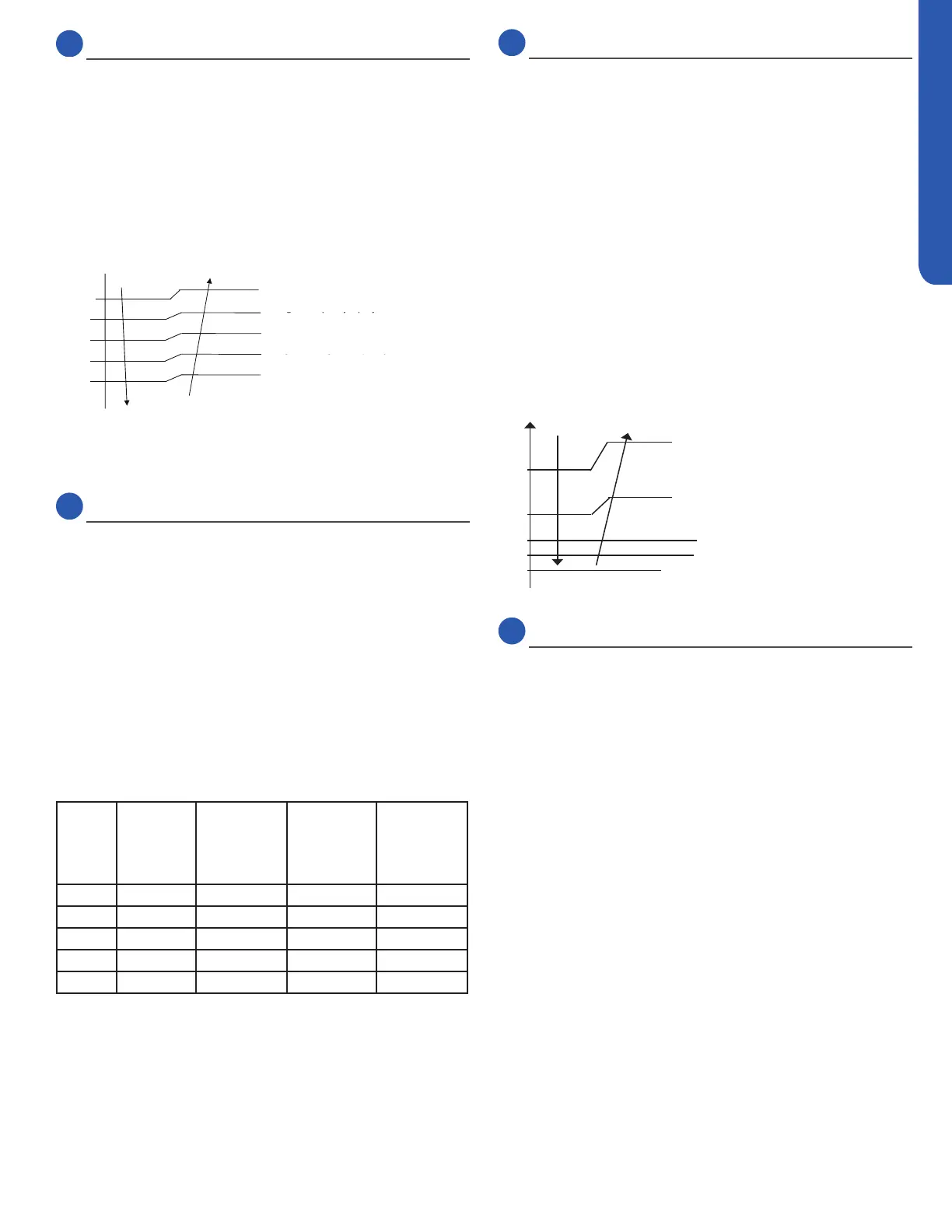

SECUENCIA DE FUNCIONAMIENTO
ESPAÑOL
PÁGINA 27
Protección Anti Congelamiento de la Bobina Interior
La temperatura sentida por el sensor de la bobina de la
unidad interior es usada para determinar en qué frecuencia
del compresor deberá funcionar para la protección contra el
congelamiento.
Tpg_interior: temperatura del sensor de la tubería de la unidad
interior
Cuando Tpg_interior < Tpg1, la frecuencia del compresor se
reducirá en el promedio de 1HZ / 1 segundo.
Cuando Tpg_interior < Tpg2, la frecuencia del compresor se
reducirá en el promedio de 10HZ / 10 segundos.
Cuando Tpg_interior comience a elevarse nuevamente, y Tpg2 ≤
Tpg_interior ≤ Tpg3, la frecuencia del compresor no cambiará.
Cuando Tpg3 < Tpg_interior <Tpg4, la frecuencia del compresor
se incrementará en el promedio de 1 Hz/ 10 segundos.
Por ejemplo: Si Tpg_interior ≤ 32°F se mantiene durante 2
minutos, la unidad exterior se detendrá e indicará un código de
funcionamiento incorrecto por carga baja en la unidad exterior. El
compresor se detiene durante un mínimo de 3 minutos. Cuando
Tpg_interior >Tpg4, el compresor se reiniciará.
59°F // ice_temp_3+5
46°F // ice_temp_3+2
43°F
Reduciéndose lentamente
Reduciendo rápidamente ice_temp_1
Detención
Manteniendo la frecuencia
Incrementándose lentamente
32°F
37°F
41°F
43°F
48°F
Protección Anti Congelamiento de la Bandeja
de la Base
A n de evitar el congelamiento, la bandeja de la base está
equipada con un calefactor eléctrico. Sus condiciones de
funcionamiento son las siguientes:
Si la temperatura exterior es superior a los 37.4°F, la bandeja de la
base eléctrica estará apagada.
Con una temperatura exterior de entre 24.8°F y 33.8°F, el
calefactor de la bandeja de la base eléctrica estará apagado
durante 20 minutos, y luego encendido durante 10 minutos.
Con una temperatura de entre 10.4°F y 24.8°F, el calefactor de la
bandeja de la base eléctrica estará apagado durante 15 minutos,
y luego encendido durante 15 minutos. Si la temperatura exterior
<10.4°F, el calefactor de la bandeja de la base eléctrica estará
encendido.
Protección de Sobrecalentamiento de la Unidad
Interior
El sensor de la bobina interior siente la temperatura de la bobina
interior.
Si la temperatura sentida es superior a 133°F, la frecuencia del
compresor se reducirá para evitar el sobrecalentamiento del
intercambiador de calor.
Si Tc >= 133°F durante más de 10 segundos, el compresor se
detendrá y se indicará un código de error en la unidad exterior.
Si se apaga el compresor durante 3 minutos y Tc <118°F, el
compresor se reiniciará.
Si la temperatura sentida es inferior a 118°F, la función de
protección será cancelada.
HSU12HG(DB)-SM Wiring Diagrams
25
Domestic Air Conditioner
5.2.5.2˖TC high temperature-preventing control of the indoor heating unit˖
Tpg_indoor is the highest value of the effective indoor unit (start it and it is in accord with the running
state).
The indoor heat exchanger sensor tests the temperature of the indoor heat exchanger. If the
temperature is higher than 55ć, decrease the rotate speed of the compressor and do the high
temperature-preventing protection of the indoor heat exchanger; if the temperature of the indoor heat
exchanger is lower than 47ć, recover to the normal control.
TC The compressor stops Fgh_t1 65ć
Fgh_t1ˉ2
Fgh_t2ˉ2 N Decreasing the frequency rapidly Fgh_t2 59ć
P Decreasing the frequency slowly Fgh_t3 55ć
Fgh_t3ˉ2
Fgh_t4—2 Q Prohibiting increasing the frequency Fgh_t4 51ć
R Increasing slowly Fgh_t5 47ć
Fgh_t5—2
Normal
N˖Decreasing at the speed of 1HZ/1 second
P˖Decreasing at the speed of 1Hz/10 seconds
Q˖Continue to keep the last-time instruction cycle
R˖Increasing at the speed of 1Hz/10seconds
Remarks: the outdoor unit
5.2.5.3 The control of preventing the overcurrent of the compressor˖
ƽDuring the starting process of the compressor, if the curren of the compressor is greater than 17A
for 3 seconds, stop the compressor and alarm, after 3 minutes, start it again, if such state appears 3
times in 20 minutes, stop the compressor and alarm, and confirm the malfunction. Then continue to
run it only after the the power is off.
ƽDuring the starting process of the compressor, if the AC current is greater than 12A, the frequency
of the compressor decreases at the speed of 1HZ/second.
ƽDuring the starting process of the compressor, if the AC current is greater than 10A, the frequency
of the compressor decreases at the speed of 0.1HZ/second.
ƽDuring the starting process of the compressor, if the AC current is greater than 9A, the frequency of
the compressor increases at the prohibited speed.
ƽDuring the starting process of the compressor, if the AC current is greater than 8A, the frequency of
the compressor increases at the speed of no faster than 0.1HZ/second.
149°F
138°F
131°F
124°F
117°F
Protección contra la Sobrecarga del Compresor
Si el consumo de corriente del compresor en el inicio es superior
al punto de sobrecarga que gura en el siguiente cuadro durante
aproximadamente 3 segundos, el compresor se detendrá, y un
código será indicado en la unidad exterior. Luego de 3 minutos,
el compresor intentará reiniciarse. Si el problema de sobrecarga
se produce 3 veces en 20 minutos, el sistema se bloqueará, y un
código será indicado en la unidad exterior. Será necesario retirar
la corriente del sistema para reiniciar el problema de bloqueo.
La frecuencia del compresor podrá cambiar dependiendo del
consumo de corriente en el inicio. Consulte el cuadro y la tabla de
corriente/ Hz mostrado a continuación.
Superior a la corriente 1: Reducción de 1Hz/ segundo
Superior a la corriente 2: Reducción de 0.1Hz/ segundo
Superior a la corriente 3: Sin cambios
Modelo
Punto de
sobrecarga
(aprox.)
Disminución
de la
Velocidad de
la Corriente 1
(Aprox.)
Disminución
de la
Velocidad de
la Corriente 2
(Aprox.)
Disminución
de la
Velocidad de
la Corriente 3
(Aprox.)
09K 11A 8.5A 8A 7A
12K 13A 10A 9.5A 8.5A
15K 15A 12A 11.5A 10.5A
18K 15A 12A 11.5A 10.5A
24K 17A 13.5A 13A 12A
N: Reducción de la velocidad de 1Hz/1 segundo
P: Reducción de la velocidad de 1Hz/10 segundos
Q: Continúa manteniendo la instrucción del ciclo de la última vez
R: Incremento de la velocidad de 1Hz/ 10 segundos
El compresor se detiene
N Reducción de la frecuencia rápidamente
P Reducción de la frecuencia lentamente
Q Prohibición de incremento de la frecuencia
R Incrementándose lentamente
