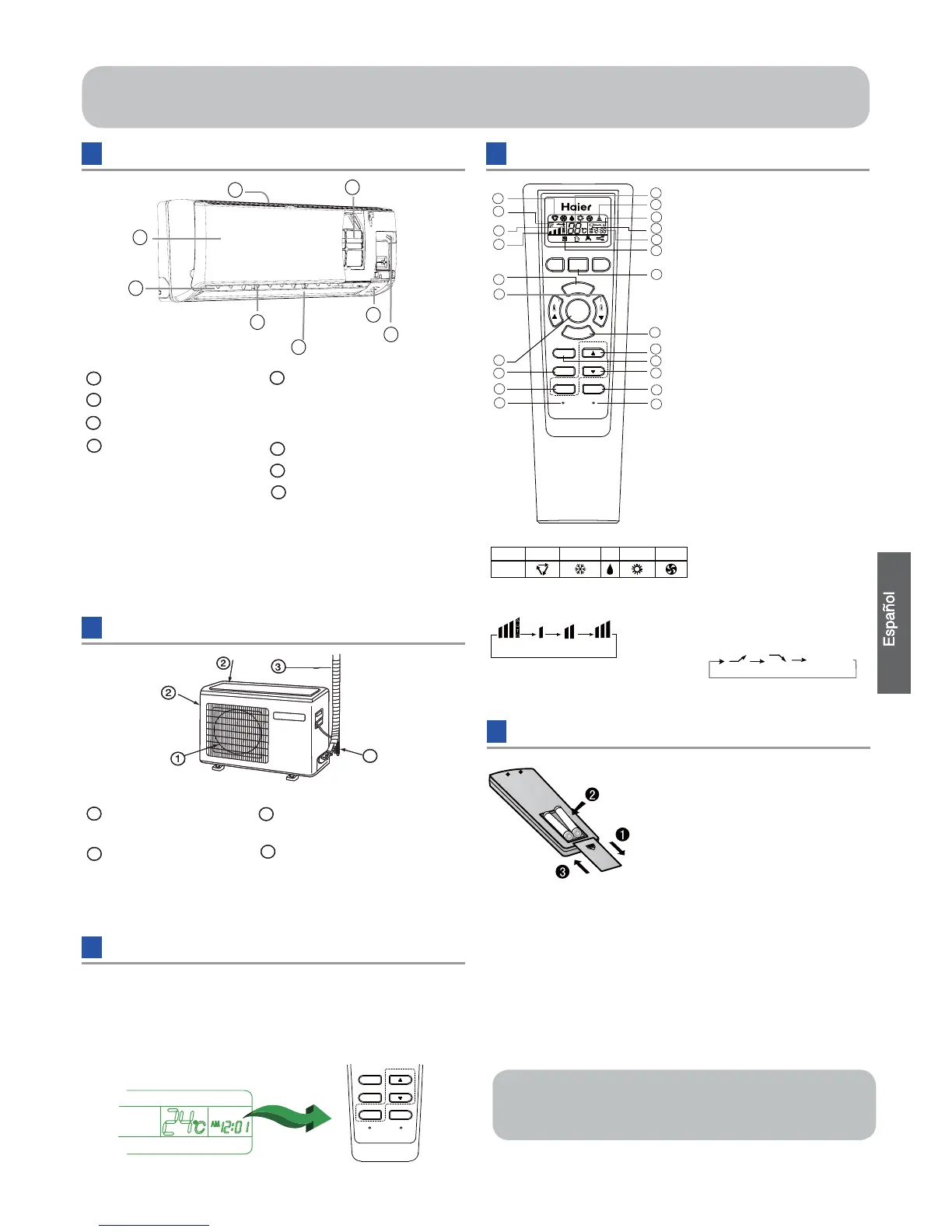

Unidad interior
1
2
3
4
5
6
7
8
Toma de entrada
Panel de indicadores
Rejilla de la toma de entrada
Interruptor de emergencia
Toma de salida
Filtro purificador de aire
(interior)
Pala vertical (permite ajustar
la dirección del flujo de aire
hacia la izquierda y hacia la
derecha)
Alerón horizontal (permite
ajustar la dirección del flujo
de aire hacia arriba y hacia
abajo; no lo ajuste
manualmente)
Recuerde que la ilustración anterior podría no reflejar
fielmente el producto adquirido y debe utilizarse
únicamente como referencia.
Unidad exterior
TOMA DE SALIDA TUBOS DE CONEXIÓN Y
CABLEADO ELÉCTRICO
TOMA DE ENTRADA
MANGUERA DE DRENAJE
Recuerde que la ilustración anterior podría no reflejar
fielmente el producto adquirido y debe utilizarse
únicamente como referencia.
Configuración del reloj
Pulse el botón RELOJ. A continuación, comenzará a parpadear el
indicador "AM" o "PM".
Pulse los botones o para configurar la hora correcta. Cada vez que
pulse un botón, la hora se aumentará o reducirá en 1 minuto. Si mantiene
un botón pulsado, la hora avanzará o retrocederá rápidamente. Una vez
confirmada la configuración de hora, pulse el botón ESTABLECER. Tras
hacerlo, el indicador “AM” o “PM” dejará de parpadear y el reloj se pondrá
en marcha.
LOCK
RESET
TIMER
CLOCK
SET
SLEEP
POWER/SOFT
LIGHT
Control remoto
1
2
3
5
6
7
8
9
10
4
ON/OFF
FAN
MODE
SWING
TIMER
CLOCK
SET
SLEEP
LOCK
RE
SET
11
12
14
15
16
17
13
18
19
20
21
22
POWER/SOFT
LIGHT
23
1. Indicador de modo
Modo de
funcionamiento
AUTOMÁTICO REFRIGERACIÓN SECO CALEFACCIÓN VENTILADOR
Control remoto
2. Indicador de OSCILACIÓN
3. Indicador de VELOCIDAD DE
VENTILADOR
4. Indicador de la función SUEÑO
5. Indicador de BLOQUEO
6. ENVÍO DE SEÑAL
7. Indicador de TEMPORIZADOR DE
APAGADO
8. Indicador de TEMPORIZADOR DE
ENCENDIDO
9. Indicador de RELOJ
10. Indicador de TEMPERATURA
11. Botón ENCENDIDO /
APAGADO
12. Botón MODO
13. Botón VENTILADOR
14. Botón HORA
15. Botón OSCILACIÓN
16. Botón SUEÑO
17. Botón BLOQUEAR
Se utiliza para bloquear los
botones y los indicadores de
la pantalla LCD.
18. Botón CONFIGURACIÓN DE
TEMPERATURA
19. Botón ESTABLECER / LUZ
20. Botón TEMPORIZADOR
21. Botón RELOJ
Se utiliza para configurar la
hora correcta.
22. Botón RESTABLECER
Si el control remoto presenta
alguna anomalía, introduzca
un objeto puntiagudo a
través del orificio para pulsar
este botón y restablecer el
control remoto.
23. Botón HORA / INTENSO /
SUAVE
Se utiliza para establecer la
configuración del reloj y el
temporizador.
Cada vez que pulse este
botón, la pantalla cambiará
de acuerdo con el ciclo
ilustrado a continuación:
Instalación de las baterías
1. Extraiga la cubierta de las baterías;
2. Instale las baterías como muestra
la ilustración. 2 baterías R-03, botón
de restablecimiento (cilindro);
3. Asegúrese de que la polaridad
de las baterías coincide con los
símbolos “+” / “-” al instalarlas;
4.
Instale las baterías y vuelva a colocar de nuevo la cubierta.
Nota:
● La distancia entre el cabezal de transmisión de señal y el orificio del
receptor debe ser inferior a 7 m sin obstáculos.
● Si se instalan en la habitación lámparas fluorescentes de activación
electrónica o de tipo alterno, o bien teléfonos inalámbricos, el receptor
podría resultar perturbado al recibir las señales, por lo que la distancia
hasta la unidad interior deberá ser menor.
● Si se activan todos los indicadores de la pantalla o no es posible
visualizarlos correctamente durante el uso, es señal de que las
baterías se han agotado. Por favor, cambie las baterías.
● Si el control remoto no funciona normalmente durante su uso, extraiga
las baterías y vuelva a instalarlas pasados unos minutos.
Componentes
y
funciones
BAJA
MEDIA
ALTAAUTOMÁTICO
INTENSO SUAVE
DESACTIVADO
Sugerencia:
Extraiga las baterías si no tiene intención de utilizar la unidad durante un
periodo largo de tiempo.
Si observa alguna pantalla extraña después de extraer las baterías, sólo
necesitará pulsar el botón RESTABLECER.
4
4
1
2
3
1
2
3
4
5
6
7
8
11
