Haier AS07GS1ERA - Instalación de la Unidad Interior

Instalación de la unidad interior

Destornillador

Llave dinamométrica
(17 mm, 22 mm, 26 mm)

Alicate

Sierra para metales

Cortatubos

Broca de tubo

Herramienta de conicidad

Llave (17, 19 y 26 mm)

Cuchilla

Detector de fugas de gas o
agua jabonosa

Metro

Avellanador

Coloque la unidad sobre una superficie que pueda
soportarla correctamente y no provoque vibraciones.

Asegúrese de que el lugar no se ve afectado por calor o
vapor generado en las cercanías y donde la unidad pueda
funcionar sin perturbaciones.

Asegúrese de que el lugar permita un drenaje sencillo y en
el que puedan conectarse los tubos a la unidad exterior.

Asegúrese de que el aire frío pueda distribuirse
uniformemente por la sala.

Coloque la unidad interior cerca de una toma de
suministro eléctrico con espacio suficiente alrededor.

Coloque la unidad interior de modo que se encuentre
a más de 1 metro de televisiones, radios, aparatos
inalámbricos y lámparas fluorescentes.

En el caso de fijar el mando a distancia a una pared,
colóquelo donde la unidad interior pueda recibir su señal
mientras estén encendidas las lámparas fluorescentes de
la sala.

Antes de insertar el enchufe de alimentación en la toma,
compruebe que el voltaje no falla.

La fuente de alimentación es la que figura en la placa de
datos nominales.

Instale el aparato en un circuito dedicado de alimentación.

Debe existir una toma al alcance del cable de
alimentación. No trate de prolongar el cable cortándolo.
Mando a distancia (1) Manguito de drenaje (1)
Pila seca R-03 (2)
Tapón de plástico (4)
Tornillo Ø4X25 (4)
Placa de montaje (1) Filtro purificador de aire (opcional) (1)
PARA 07K 09K 12K
Tubo de líquido Ø 6,35x0,8 mm
Tubo de gas Ø 9,52x0,8 mm
Herramientas necesarias para
realizar la instalación
Los modelos cumplen la norma R410A sobre refrigerantes libres de HFC
más de 15 cm
Debe prestarse atención a la
pendiente del manguito de
drenaje
Organización de la
dirección de los tubos
Izquierda
Izquierda trasera
Derecha
trasera
Derecha
Inferior
La distancia entre la unidad interior y el suelo debe ser superior a 2 m.
Recuerde que la ilustración anterior podría no reflejar fielmente el producto adquirido y debe utilizarse
únicamente como referencia.
Selección del lugar de instalación
Fuente de alimentación
Accesorios
Selección de tubo

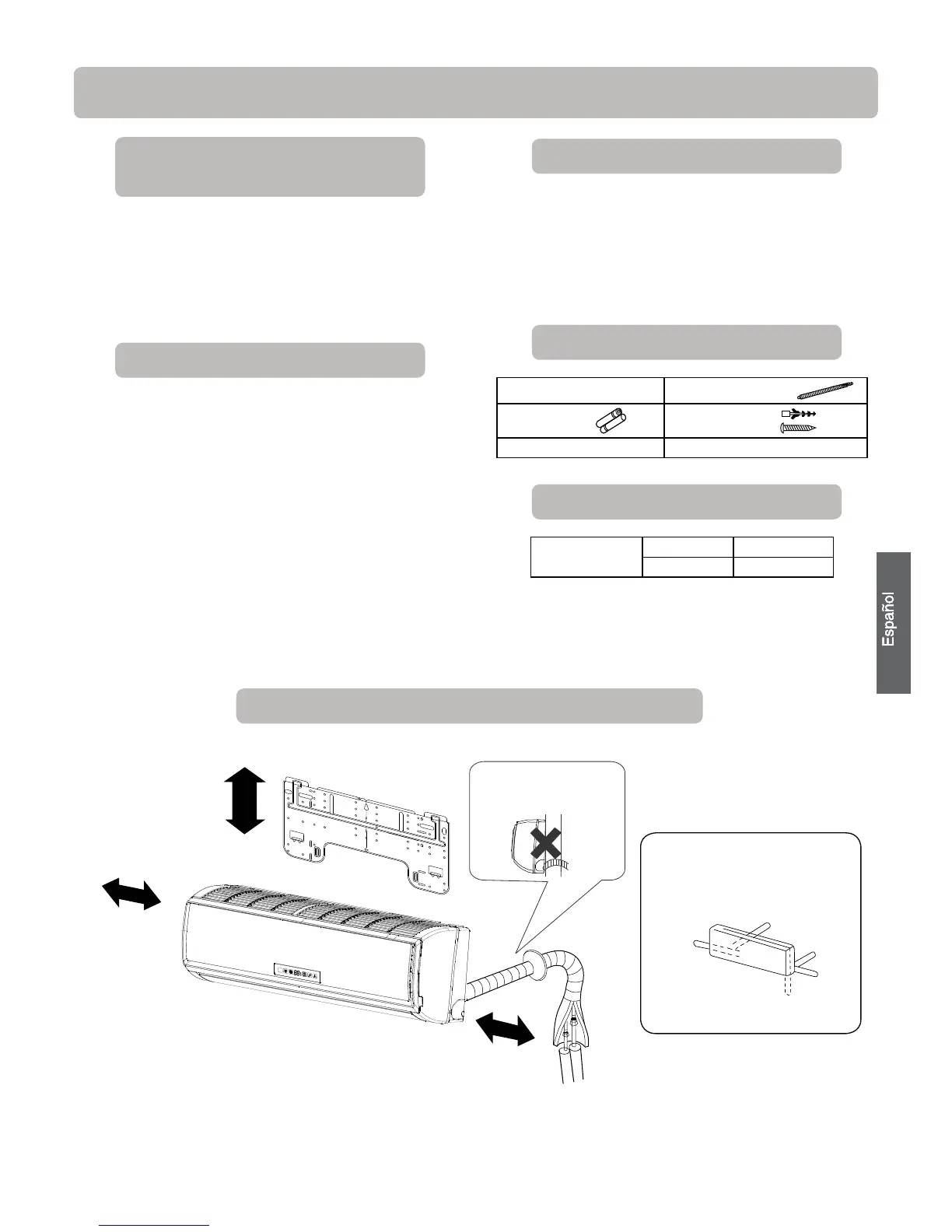

Diagrama de instalación de unidades interiores
más de
10 cm
más de 10 cm
15
