31-5000496 Rev. 1 5
Préparation de l’installation

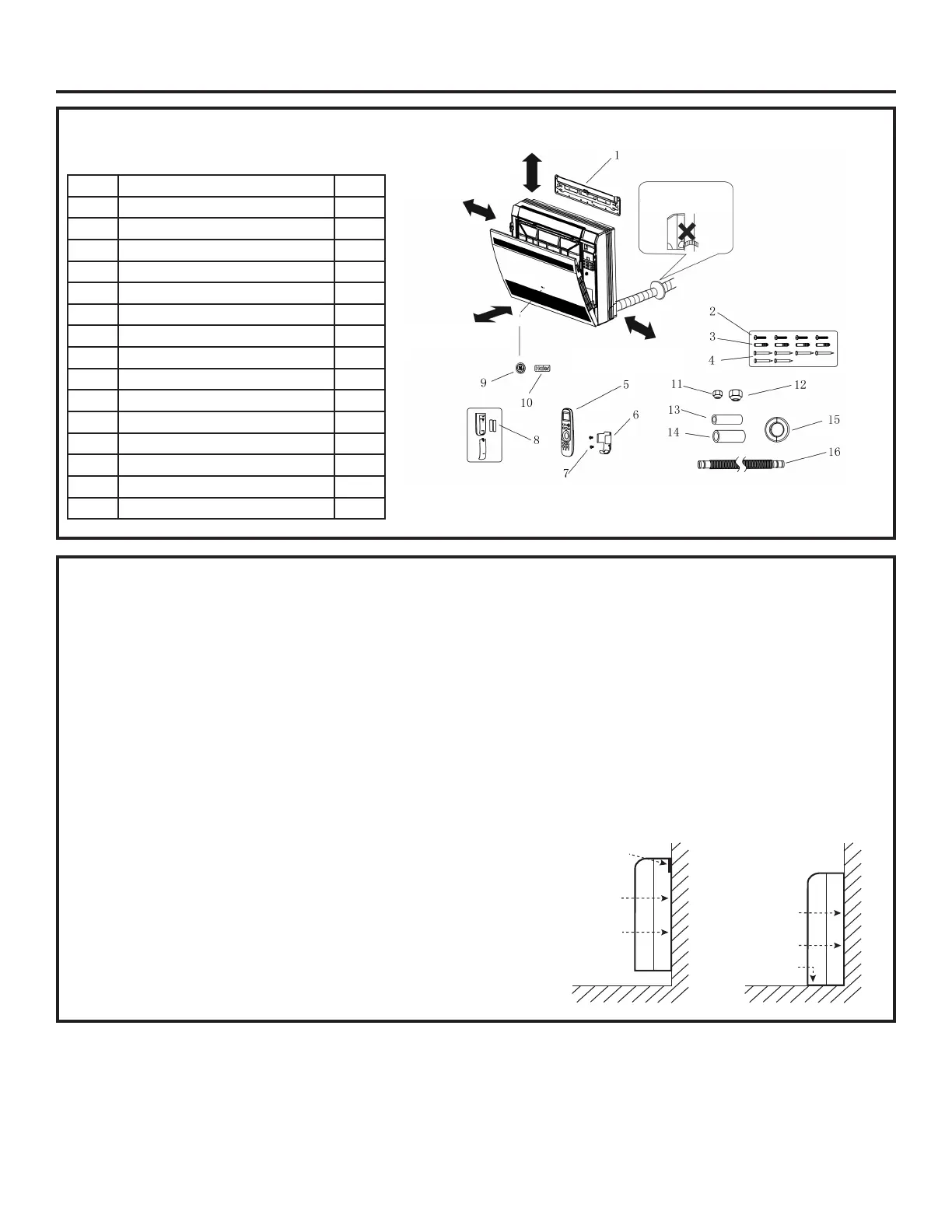

Accessoires
1 Support mural 1
2 Vis pour (1) 4×25 mm 4
3 Manchon de plastique pour (2) 4
4 Clou 6
5 Télécommande 1
6 Support de télécommande 1
7 Vis pour (8) 4×12 mm 2
8 Pile(s) pour (6) 2
9 Écusson GE 1
10 Écusson Haier 1
11 Écrou conique pour tuyau de liquide 1
12 Écrou conique pour tuyau de gaz 1
13 Tuyau isolé (liquide) 1
14 Tuyau isolé (aspiration) 1
15 Anneau de garniture 1
16 Tuyau d’évacuation 1
Préparation de l’installation
Étape 1. Sélection de l’emplacement de
l’unité intérieure
• Assurez une distribution d’air appropriée, sans
obstacles.
• Assurez-vous de l’absence de chaleur ou de vapeur à
proximité de l’unité.
• Sélectionnez un emplacement où aucun obstacle ne se
trouve devant l’unité, avec un dégagement d’un minimum
de 24 po (60 cm).
• Assurez-vous que l’évacuation du condensat peut
s’effectuer d’une façon pratique.
• N’installez pas l’unité près d’une entrée de porte.
• Assurez-vous que le dégagement à la droite et la
gauche de l’unité est supérieur à 4 po (10 cm). Il faut
installer l’unité aussi bas que possible sur le mur et
laisser un minimum de 8 po (20 cm) jusqu’au plafond
(voir l’illustration ci-dessus pour les dégagements).
• Utilisez un localisateur de montants pour repérer et
marquer ceux-ci et ainsi prévenir l’endommagement du
mur.
• Installez à un endroit suffisamment robuste pour
supporter le plein poids et les vibrations de l’unité.
• Laissez suffisamment d’espace pour permettre
l’entretien de routine.
• Sélectionnez un endroit qui facilite le retrait et le
nettoyage des filtres à air.
• L’appareil doit se trouver à au moins 36 po (91 cm)
des autres appareils électriques, tels que téléviseurs et
systèmes audio.
Mounting Bracket
Mounting Screws
Mounting Screws
Mounting Screws
Mounting Screws
Mounting Screws
Indoor installation can be done in one of the following two ways:
Low Wall Mount Floor Mount
Instructions d’installation
Plus de 8 po (20 cm)
Plus de 4 po (10 cm)
Plus de 24 po (60 cm)
Plus de 4 po (10 cm)
Une attention doit être
portée au soulèvement
du tuyau d’évacuation.
On peut procéder à l’installation intérieure de l’une
des deux façons suivantes :
Montage mural bas
Support de montage
Vis de montage
Vis de montage
Vis de montage
Vis de montage
Vis de montage
Montage sur plancher
