INSTALLATION DES PANNEAUX LATÉRAUX
REMARQUE : Fixer les panneaux latéraux au climatiseur avant de placer celui-ci dans la fenêtre.
1. Insérer le côté à onglets du panneau latéral dans la glissière, à la droite du caisson
duclimatiseur. (voir figure 9)
2. Glisser le côté à onglets du panneau latéral dans les trois
glissières,jusqu'à ce que le panneau soit aligné avec
le haut et le bas du caisson. (voir la figure 11)
3. Glisser le châssis du panneau latéral par-dessus le haut
du panneau, puis dans la glissière du haut du caisson et dans
le rail du bas du caisson du climatiseur. (voir la figure 12)
4. Glisser le châssis du panneau latéral jusqu'à ce qu'il
soit assez près du caisson pour être enclenché à celui-ci.
Appuyer doucement sur le châssis, jusqu'à l'enclenchement.
(voir les figures 10 et 12)
5. Répéter cette procédure pour le panneau latéral
et le châssis gauche. Veiller à ne laisser aucun jeu
pour assurer la bonne étanchéité de l'installation.
COMMENT INSTALLER LE CLIMATISEUR PAGE 11
PRÉPARATION DU CLIMATISEUR (suite)
CÔTÉ AVEC ONGLETS
DU PANNEAU LATÉRAL
CÔTÉ À ENCLENCHEMENT
DU PANNEAU LATÉRAL

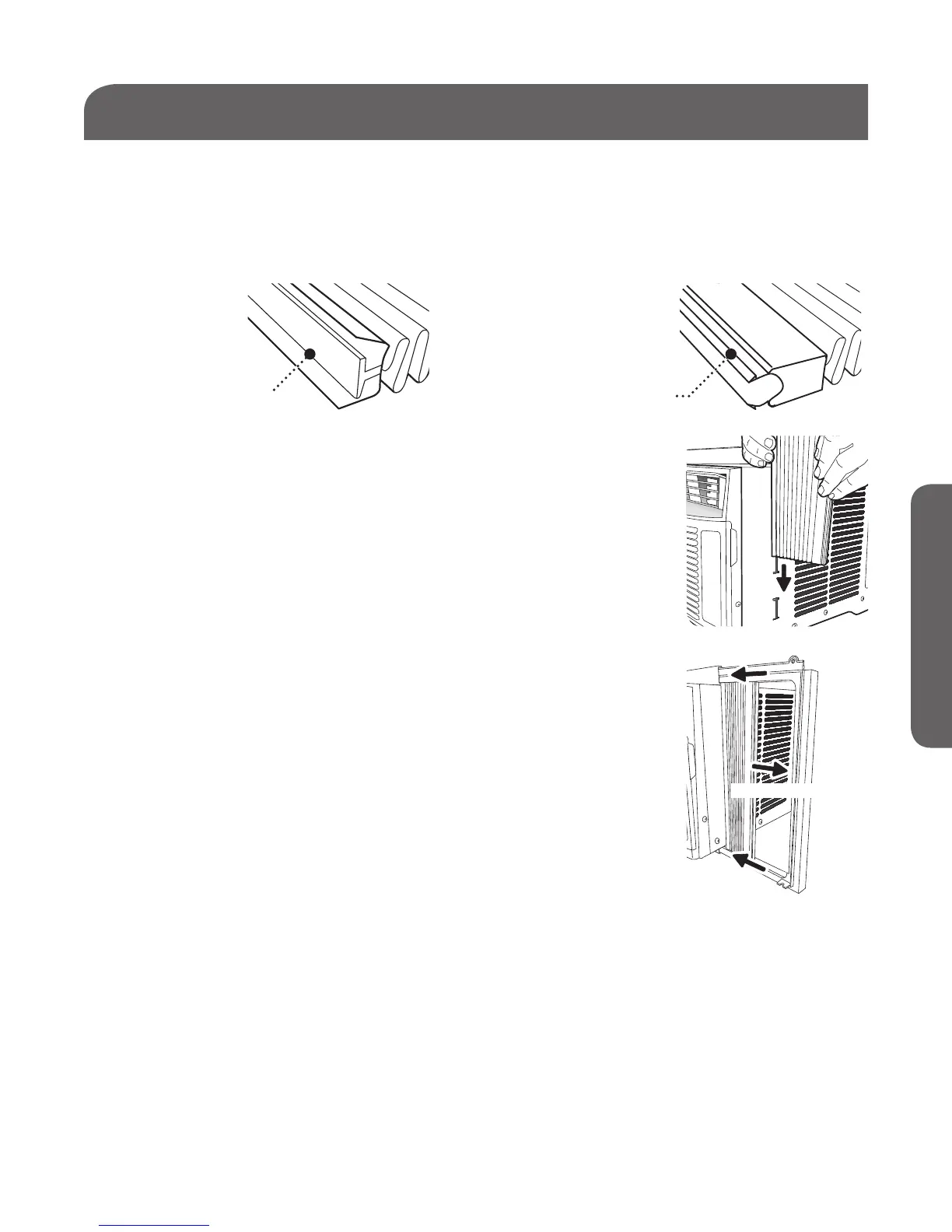

Fig. 9 Fig. 10
Fig. 11
ENCLENCHEMENT
Fig. 12
