PRÉPARATION DE LA FENÊTRE
1. Mesurer la largeur de l'ouverture de la fenêtre. (voir la figure 14)
2. Tracer une ligne de démarcation du centre sur l'appui de fenêtre intérieur à l’aide d’un crayon.
(voir la figure 15)
•
Ne pas bloquer les zones d'entrée ou de sortie d'air du panneau avant.
•
Rien ne doit obstruer les pales de circulation d'air de l'appareil.
3. Centrer le climatiseur sur l'appui de fenêtre.
S'assurer de positionner l'appareil de sorte qu'il repose sur
l'appui de fenêtre en présentant une inclinaison de 6,4 mm à 12,7
mm (¼ à ½ po) vers le bas, vers l'extérieur. Abaisser le châssis de
la fenêtre jusqu'à ce que celui-ci s'appuie sur la glissière, de façon
à retenir le caisson en place. (voir la figure 15)
REMARQUE : L'apparence de votre modèle peut être différente de
celui montré.
4. Desserrer les vis situées du côté inférieur droit du climatiseur.
5. Faire passer la ferrure latérale par-dessus la vis. La ferrure devrait
maintenant être appuyée sur l'appui de fenêtre. (voir la figure 16)
6. Serrer partiellement la vis. Bien ancrer l'appareil avant de serrer
complètement la vis.
7. Utilisez un embout 1/8” pour percer un trou d’amorce à travers
les trous situés sur les supports latéraux, percez le seuil de la
fenêtre.
8. En se servant des deux (2) vis à bois de 1 po, fixer la ferrure
àl'appui de fenêtre.
9. Répéter la procédure pour l'installation de la ferrure
REMARQUES ET AVERTISSEMENTS :
•
S'assurer que le climatiseur ne glisse pas de l'ouverture pendant l'installation
ouladésinstallation.

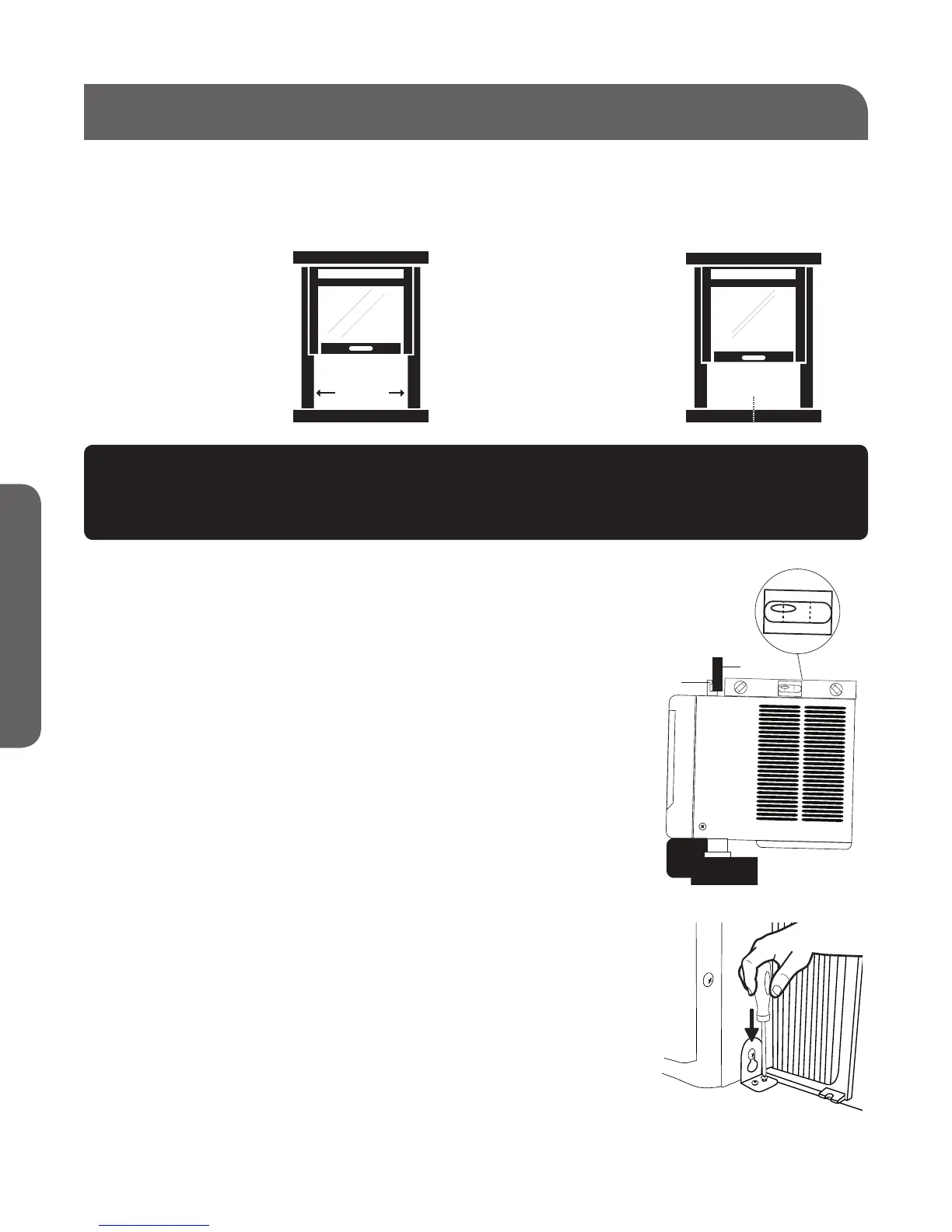

PAGE 12 COMMENT INSTALLER LE CLIMATISEUR
