ACHÈVEMENT DE L'INSTALLATION
ducôtégauche.
FIXATION DES PANNEAUX LATÉRAUX À LA FENÊTRE

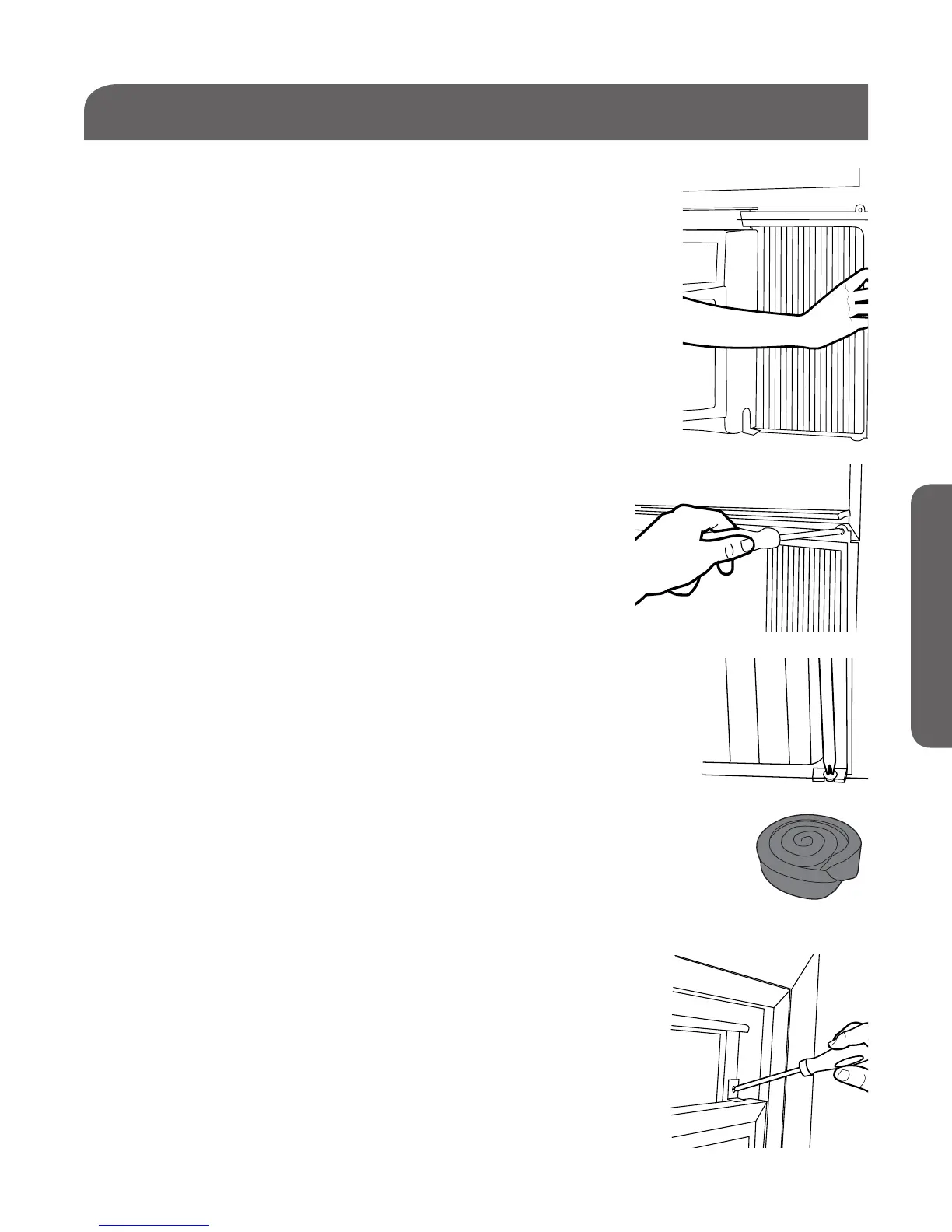

1. Déployer le panneau droit et son châssis jusqu'à ce qu'il soit
affleurant au cadre de fenêtre. (voir la figure 17)
2. Utiliser une mèche de ⅛ po pour percer un avant-trou par le
trousupérieur du panneau latéral dans le vantail de la fenêtre.
3. Insérer une (1) des vis à bois de 1 po dans le trou supérieur
dupanneau latéral droit et dans le vantail de la fenêtre.
(voir la figure 18)
4. Répéter l'opération pour le panneau gauche.
5. Utiliser une mèche de ⅛ po pour percer un avant-trou dans
levantail de fenêtre en se servant du trou supérieur du panneau
latéral comme gabarit.
6. Insérer une (1) des vis à bois de 1 po dans le trou inférieur
dupanneau latéral droit et dans le châssis de la fenêtre.
(voir la figure 19)
7. Répéter l'opération pour le panneau gauche.
INSTALLATION FINALE
1. Dérouler le joint d'étanchéité en mousse (inclus).
(voir la figure 20)
2. Insérer le joint d'étanchéité en mousse à l'arrière
du dessus du châssis de fenêtre inférieur, de façon
à ce qu'il repose contre la fenêtre supérieure.
3. Placer la ferrure de blocage comme l'illustration le montre,
à l’aide d’un tournevis. Utiliser une mèche de 1/8 po
pour percer un avant-trou par le trou de la ferrure
de blocage et dans la fenêtre supérieure. (voir la figure 21)
4. Fixer la ferrure de blocage à la fenêtre supérieure au moyen
d'unevis à bois de 1 po pour fixer solidement le climatiseur.
5. Brancher l'appareil à une fiche tripolaire mise à la terre.
6. Appuyer sur le bouton RESET de réinitialisation du cordon
d'alimentation. Un voyant vert s'illuminera. Consulter la partie
«Exigences en matière d'électricité » pour plus de détails.
COMMENT INSTALLER LE CLIMATISEUR PAGE 13
Fig. 17
Fig. 18
Fig. 20
Fig. 21
Fig. 19
FRANÇAIS
