3131
-31-

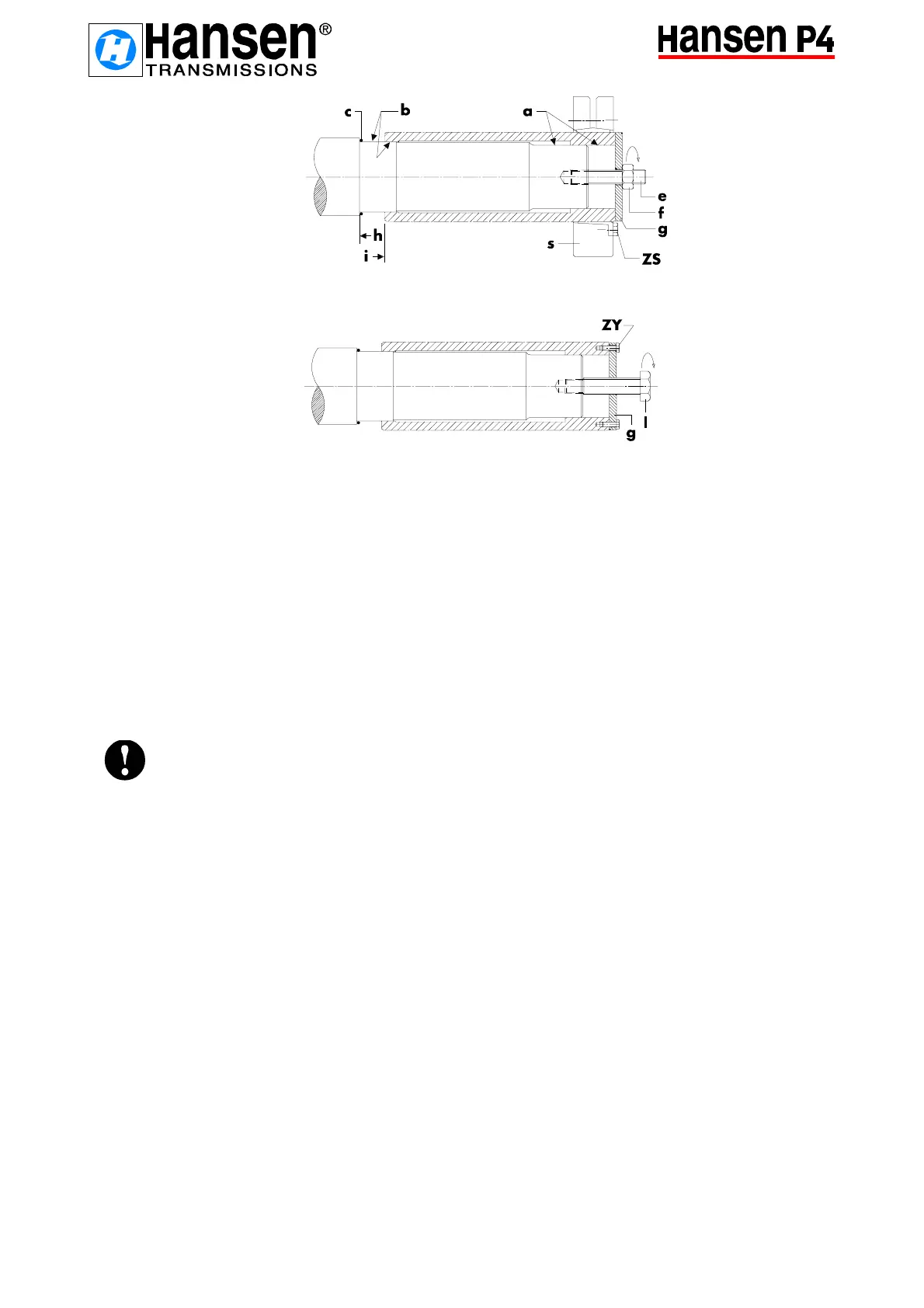

Fig. 1a
Fig. 1b
Tipo HSD (ver figura 1c, pagina 32)
Os torques de aperto (TA) estão indicados na tabela 1 (ver pagina 9) e na plaqueta (p).
Os parafusos de aperto estarão pré tensionados ao valor correto, quando o anel externo (o) e o
anel interno (n) estão nivelados (teste visual).
Tipo SD (ver figura 1d, pagina 32)
Os torques de aperto, estão indicados na plaqueta (p) e no certificado dimensional.
Remover espaçadores, usados para despacho, que se encontram entre os anéis externos (o).
Na montagem e durante o torqueamento, certificar-se que a faces externas se mantêm
paralelas.
Tipos HSD + SD
Torquear os parafusos (ZS) na seqüência indicada (q) um por um, progressivamente por varias
voltas completas, até que o valor do torque de aperto (TA) é atingido.
NÃO apertar parafusos de forma cruzada. Montar a proteção.
Fixação no caso de existência de carga axial
Se a carga axial não é absorvida pelo ressalto próprio, no eixo da máquina, um anel espaçador
é necessário (ver figura 2b na pagina 34).
Desmontagem (ver figura 1b, pagina 31)
Afrouxar os parafusos de aperto (ZS) uniformemente, um por um, numa seqüência continua,
girando um quarto de volta, em cada giro completo.
Se o anel externo e interno do tipo HSD não afrouxa facilmente, podemos remover alguns
parafusos, e instalar estes, nos furos de rosca (r), no anel interno, para ajudar na separação
dos dois anéis.
Remover anéis de aperto do eixo oco.
Montar o anel distanciador (g) no eixo oco, por meio dos parafusos (ZY) (para as medidas do
ZY:
- verificar desenho dimensional).
- colocar o parafuso de desmontagem (l) no furo central do anel distanciador (g).
- remover o redutor do eixo, mediante o aperto do parafuso de desmontagem (l).
Nota
As peças e,f,g,l e ZY, não são fornecidas normalmente. Podem ser solicitadas, com o pedido
de compra.
Para dados técnicos, consultar os catálogos do redutor, ou o certificado dimensional.
MONTAGEM
DESMONTAGEM
