Harbor Breeze 0807420 - Aditamentos; Contenido del Paquete; Preparación

1817
ADITAMENTOS (se muestran en tamaño real)
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista del contenido de aditamentos. Si faltan piezas
o alguna está dañada, no intente
ensamblar el producto.
Tiempo estimado de ensamblaje: 45 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): destornillador Phillips, escalera de
tijera, cinta aislante, pinzas,
pinzas cortacables, pinzas pelacables.

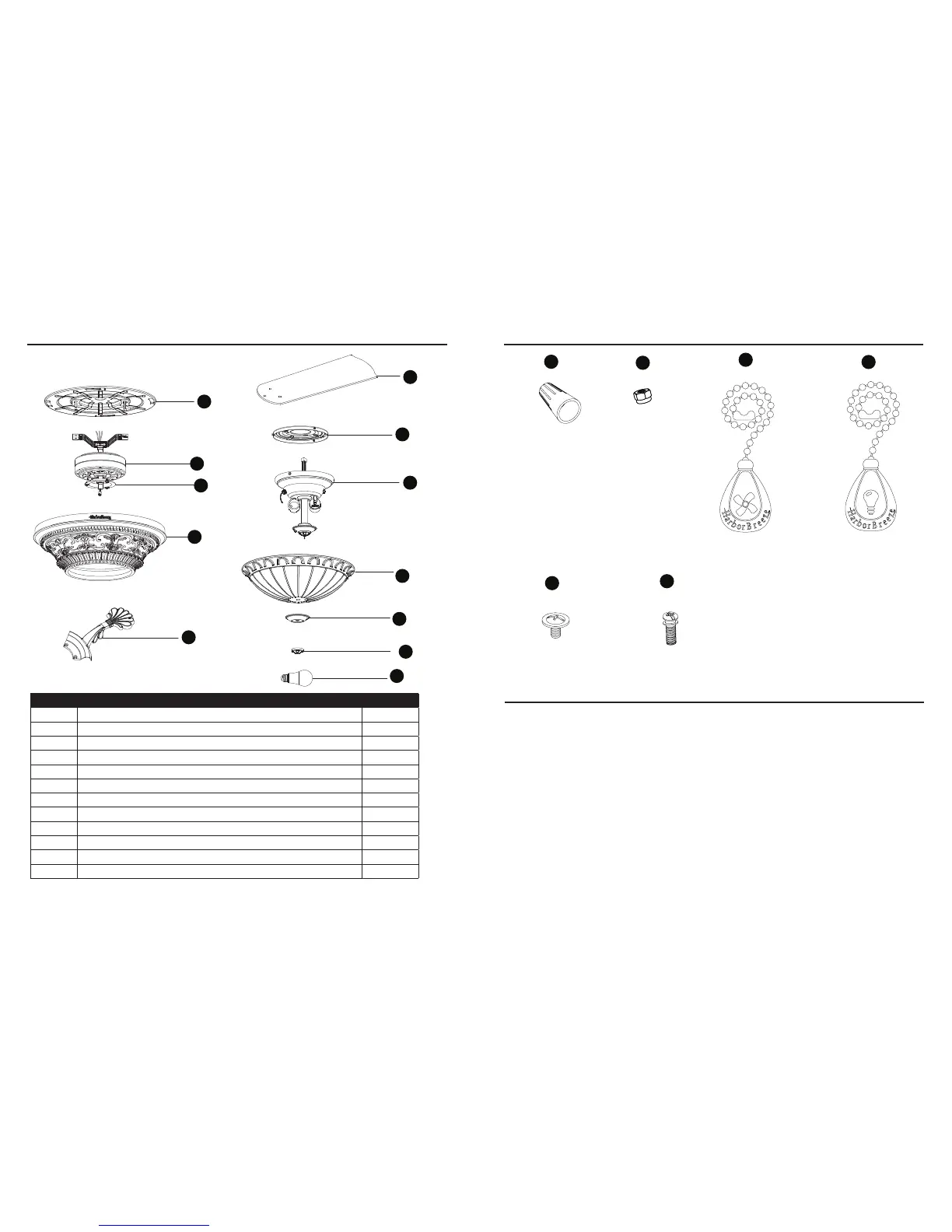

CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Placa de montaje 1
B Motor 1
C Placa de la carcasa del interruptor (preensamblada en el motor (B)) 1
D Carcasa del motor 1
E Abrazadera para aspa 5
F Aspa 5
G Carcasa del interruptor 1
H Kit de iluminación 1
I Pantalla de vidrio 1
J Tapa de la pantalla (preensamblada en el kit de iluminación (H)) 1
K Remate (preensamblado en el kit de iluminación (H)) 1
L Bombilla 2
B
A
C
F
G
H
D
I
J
K
L
E
CC
DD
BB
EE
FF
AA
Conector de cables
Cant. 3 + 1 adicional
Contratuerca
Tornillo para aspas
Cant.: 3
Cant.: 1
Cant.: 1
Extensión para la cadena
de tiro del ventilador
Extensión para la
cadena de tiro del kit
de iluminación
Cant.: 15 + 1
adicional
Cant.: 10 + 1 adicional
Tornillo para la abrazadera
de aspa con arandela
Página 4 Página 5
