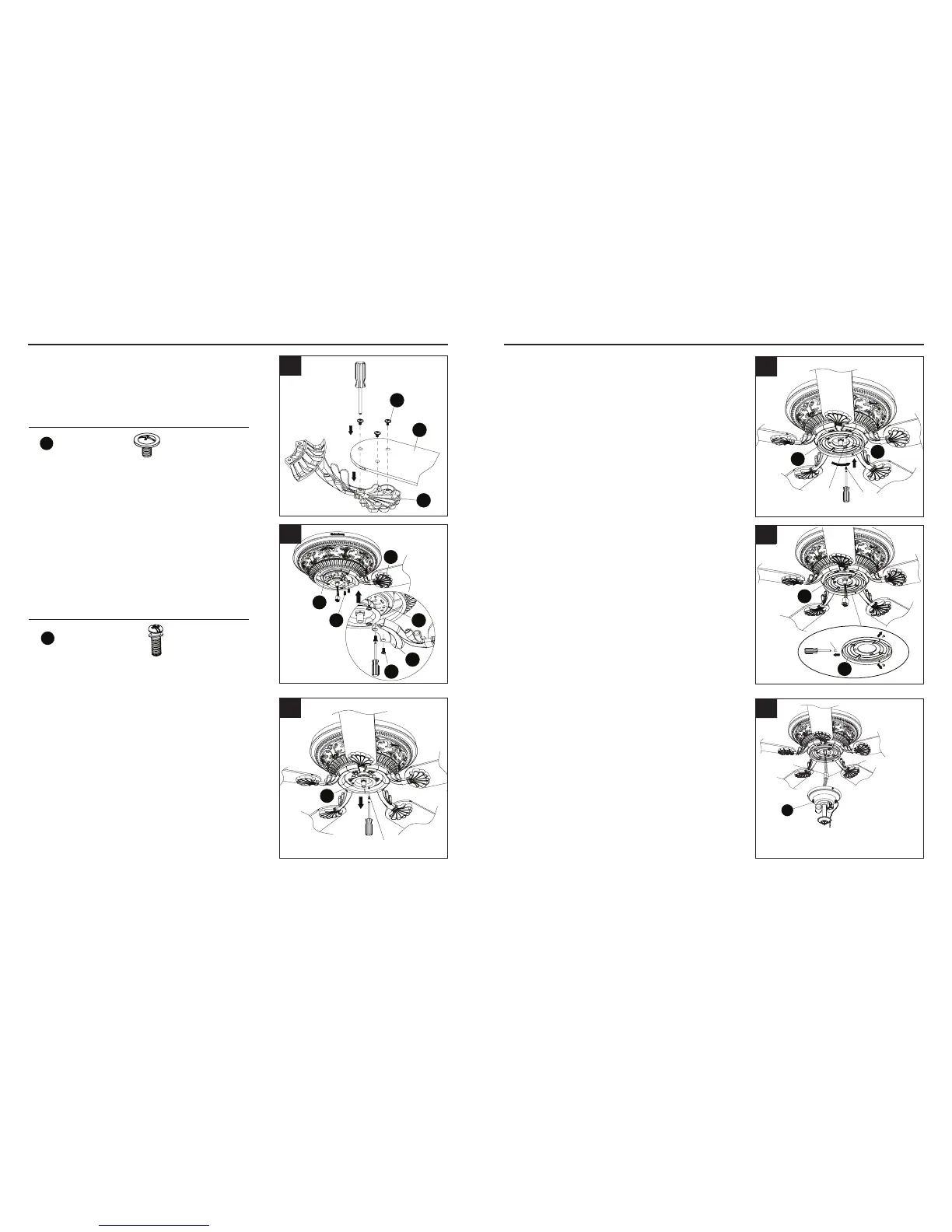

INSTRUCCIONES DE ENSAMBLAJE INSTRUCCIONES DE ENSAMBLAJE
Aditamentos utilizados
7. Fije un aspa (F) a una abrazadera del aspa (E)
utilizando los tornillos para aspa (EE). Apriete
rmemente todos los tornillos del aspa (EE).
Repita los mismos pasos para el resto de las
aspas (F).
10. Inserte los conductores desde el motor (B)
a través del oricio central en la carcasa del
interruptor (G). Fije la cubierta de la carcasa
del interruptor (G) a la placa de la carcasa del
interruptor (C). Alinee los oricios del chavetero
y gire para bloquear. Coloque nuevamente el
tornillo que retiró antes (paso 9, página 8)
y apriete los tres tornillos.
8. Alinee los oricios entre el soporte de aspa (E) y el
motor (B). Instale el ensamble de aspa en el motor
(B) usando los tornillos del soporte de aspa con las
arandelas (FF). Apriete con rmeza cada tornillo
del soporte de aspa con la arandela (FF). Repita
los pasos para ensamblar las aspas restantes.
11. Retire los tornillos preensamblados de la
carcasa del interruptor (G).
F
E
EE
7
Tornillo
G
C
Orificio del
chavetero
10
E
E
B
B
FF
FF
8
11
9. Suelte los dos tornillos y retire un tornillo de la
placa de la carcasa del interruptor (C).
C
Tornillo
9
Aditamentos utilizados
EE
Tornillo para aspa x 15 + 1 adicional
FF
Tornillo para la
abrazadera de aspa
con arandela
10 + 1 adicionales
12. Conecte el enchufe macho del ventilador al
enchufe hembra del kit de iluminación (H).
Conector
macho
H
Conector hembra
12
Página 8 Página 9
