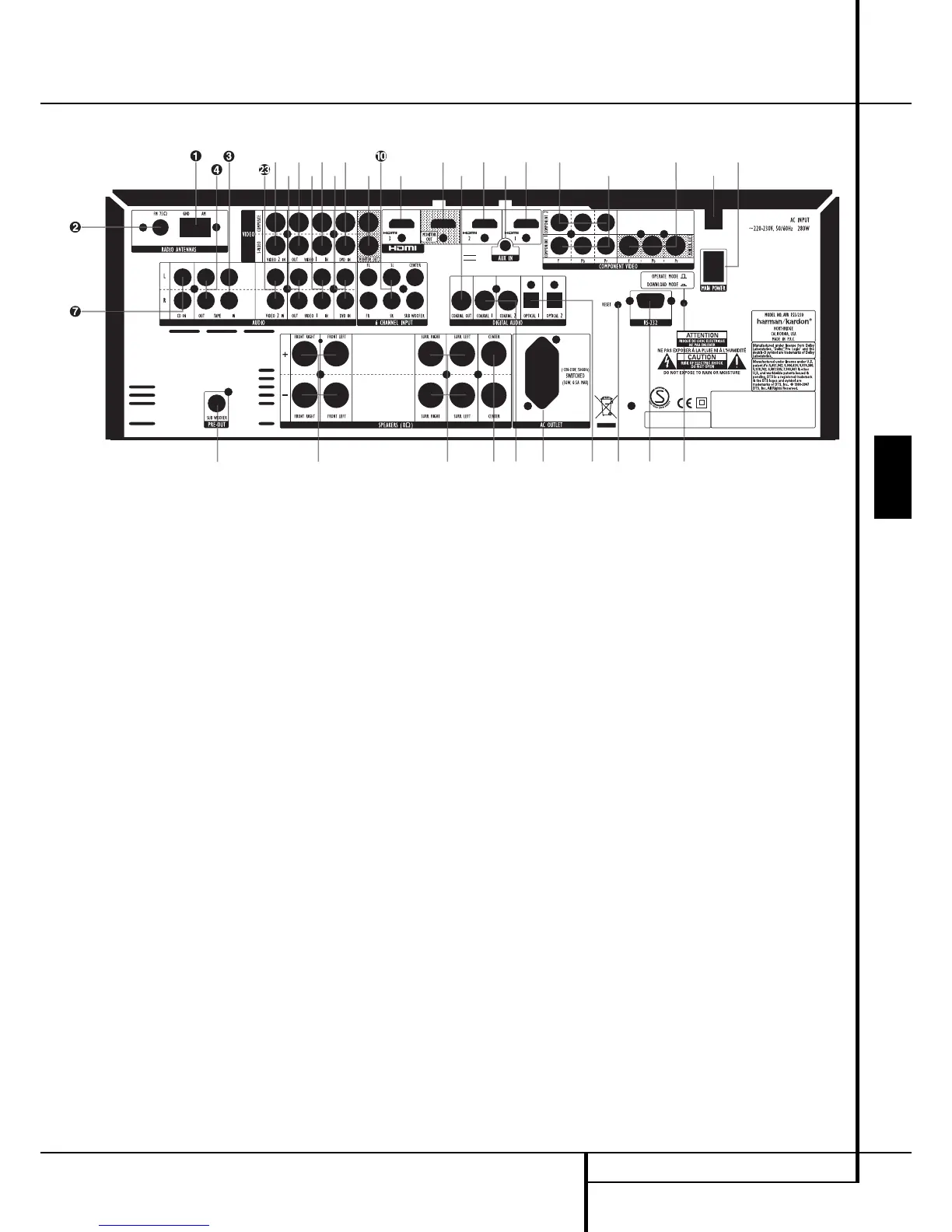

MG antenne
FM antenne
Tape-ingang
Tape-uitgang
Subwoofer uitgang
DVD audio-ingang
CD ingang
Video 1 audio-uitgang
Aux Stereo Minijack Ingang
6-Kanalen directe-ingang
Digitale audio-uitgang
TV/monitor uitgang
DVD video-ingang
Front Luidsprekers Uitgangen
Centrum Luidspreker Uitgang
Surround Luidsprekers Uitgangen
Geschakelde lichtnetuitgang
Video 1 audio-ingang
Netsnoer
Video 2 Component video-ingang
Component video-uitgang
Video 1 component-ingang
Video 2 audio-ingang
Coax digitale ingangen
Video 2 video-ingang
Video 1 video-uitgang
Video 1 video-ingang
Optisch digitale ingangen
RS-232 Seriële Poort
RS-232 Functie
RS-232 Reset
HDMI Ingang
HDMI Uitgang
Main Power Switch
Opmerking: om het aansluiten van de ver -
schillende verbindingen voor meerkanaals in-
en uitgangen en de luidsprekers gemakkelijk te
maken, zijn alle aansluitingen van een kleuren -
code voorzien, overeenkomstig de nieuwste CEA
standaard:
Front Links Wit
Front Rechts: Rood
Centrum: Groen
Surround Links: Blauw
Surround Rechts: Grijs
Surround Achter Links: Bruin
Surround Achter Rechts: Tan
Subwoofer (LFE): Paars
Digitaal Audio: Oranje
Composiet Video: Geel
Component Video ‘Y’: Groen
Component Video ‘Pr’: Rood
Component Video ‘Pb’: Blauw
MG-antenne: sluit hierop de bijgeleverde
MG raamantenne aan. Wordt een externe MG-
antenne gebruikt, sluit die dan aan conform de
daarbij gevoegde aanwijzingen.
FM-antenne: sluit hierop de bijgeleverde
FM-antenne aan, of een buitenantenne, dan wel
een kabelsysteem.
Tape-ingang: verbind deze ingangen met de
Play/Out uitgangen van een audiorecorder.
Tape-uitgang: verbind deze uitgangen met
de Record/In ingangen van een audio recorder.
Subwoofer uitgang: verbind deze uitgang
met de lijningang van een actieve subwoofer. Bij
gebruik van een losse subwooferversterker wordt
deze uitgang met de ingang van die versterker
verbonden.
DVD audio-ingang: verbind deze ingang
met de analoge audio uitgang van een DVD-
speler of een andere audiobron.
CD Ingang: verbind deze ingang met de
analoge audio uitgang van een compact disc
speler of CD-wisselaar of een andere audiobron.
Video 1 audio uitgang: verbind deze
uitgangen met de Record/Input ingangen van
een VCR.
Aux Stereo Minijack Ingang: verbind
deze minijack met een audiobron zoals een MP3
speler of draagbare CD-speler. Hiervoor kan een
analoge hoofdtelefoon uitgang of een lijnuitgang
worden gebruikt.
