Visite guidée : Face avant du HA3000
1. Entrées - Branchez votre basse sur une de ces deux prises jack standard. Si votre
basse possède une électronique passive (autrement dit, si elle n'a pas de pile), reliez-la à
l'entrée 1, conçue pour accepter des signaux de bas niveau. Si votre basse possède une
électronique active (autrement dit, si elle a une pile), reliez-la à l'entrée 2, équipée d'un
atténuateur de 10 dB et par conséquent plus apte à accueillir des niveaux assez élevés.
2. Potentiomètre Volume - Il s'agit du réglage de Volume général. Pour obtenir le
meilleur rapport signal/bruit, réglez le niveau de sortie de votre basse au maximum
(ou presque), puis ajustez le potentiomètre Volume sur le HA3000 pour obtenir le niveau
d'écoute désiré.
3. Potentiomètre Shape - Utilisé conjointement avec le potentiomètre Intensity (voir le
point 4. ci-après), ce potentiomètre permet de mettre en œuvre un filtre de type "Notch"
(creux de 20 dB) dans la bande de fréquence spécifiée. Vous pouvez ainsi adapter l'effet
de la courbe Shape au son de votre basse. Tourner le potentiomètre Shape dans le sens
des aiguilles d'une montre fait agir le filtre notch dans les fréquences médium/aiguës
(autour de 1 kHz en bout de course), ce qui "creusera" les médiums et donnera un son
grave et profond—dans le sens inverse, il agit dans les graves (autour de 90 Hz en bout de
course), ce qui donnera un son plus "maigre", aigu et mordant.
4. Potentiomètre Intensity - Permet de déterminer l'action de la courbe Shape (réglée
avec le potentiomètre Shape, voir point 3. ci-avant) sur le signal ; plus la valeur d'Intensity
est élevée, plus le filtre notch agit sur la courbe de réponse de l'amplificateur. Si le
potentiomètre est réglé sur "0", le filtre Shape n'agit pas sur la courbe.
5. Potentiomètres EQ - Ces quatre potentiomètres permettent d'atténuer ou d'amplifier
de 15 dB les bandes de fréquence situées autour des valeurs suivantes : 80 Hz (Low),
220 Hz (Low Mid), 770 Hz (High Mid), and 5 kHz (High). Si le potentiomètre est à midi
(position “0”), l'égaliseur correspondant n'a aucune action (réponse plate). Si vous le
tournez dans le sens des aiguilles d'une montre depuis la position “0”, la bande de
fréquence correspondante sera amplifiée ; dans le sens inverse, elle sera atténuée.
6. Sortie directe (Direct Out) - Cette prise XLR symétrique permet de récupérer un signal
instrument au niveau ligne, prélevé avant égaliseur, avant Shape et avant potentiomètre de
Volume. Elle sert généralement à envoyer un signal "sec" depuis le HA3000 vers une sono
ou une console de mixage.
7. LED Status - La LED du bas, “Power”, s'allume dès que le HA3000 est mis sous
tension (voir point 8. ci-après). La LED du haut, “Clip”, s'allume dès que le niveau du signal
de sortie est trop élevé, ce qui provoque une importante distorsion. La LED centrale,
“Protection”, s'allume pendant environ cinq secondes lors de la mise sous tension du
HA3000, et s'éteint progressivement lorsque le HA3000 est mis hors tension. Lorsqu'elle
est allumée, tous les haut-parleurs sont coupés par relais mécanique, ce qui évite
l'apparition de "clocs".
8. Interrupteur secteur (Power) - Sert à allumer ou à éteindre le HA3000.
17

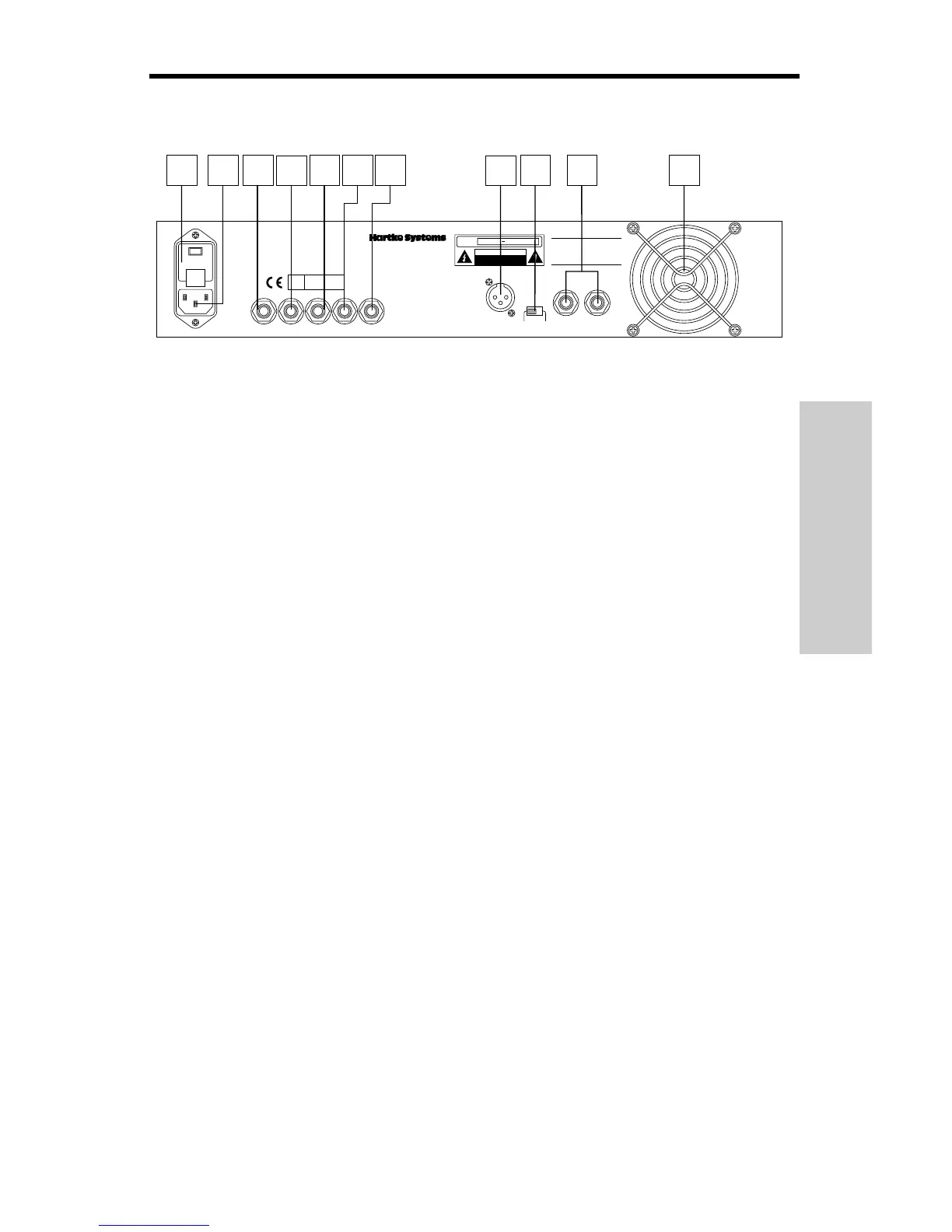

~AC INPUT
115/230V, 50/60Hz
FRAME FLOAT
GROUND
<100Ω –20dBu
BALANCED
PRE AMP OUT
FUSE
7A/250V(115V)
3.5A/250V(230V)
TO PREVENT SHOCK,DO NOT OPEN. NO USER SERVICE-
ABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL. TO PREVENT FIRE OR SHOCK
HAZARD. DO NOT EXPOSE TO RAIN OR MOISTURE.
CAUTION; REPLACE WITH THE
SAME TYPE FUSE AS INDICATED.
UTILISER UN FUSIBLE DE RECHANGE
DE MEME TYPE.
CAUTION
S / N
Distributed Exclusively by
Samson Technologies Corp.
MODEL HA3000 (300 WATTS)
8Ω = 180 WATTS
4Ω = 300 WATTS
POWER
RATING
115V/230V 50HZ/60Hz 500W
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS;
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
DO NOT EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE.
SPEAKER OUTPUT
300WATT RMS/4ohms
CHASSIS GROUND
LIFT REMOVES
CHASSIS GROUND
FROM XLR PIN1
MADE IN KOREA
SEND PRE
<50Ω 0dBu
RETURN PRE
10KΩ 0dBu
SEND POST
<50Ω 0dBu
RETURN POST
10KΩ 0dBu
LINE OUT
<50Ω +4dBu
4
8
2
3
5
1
6
7
9
10
11
