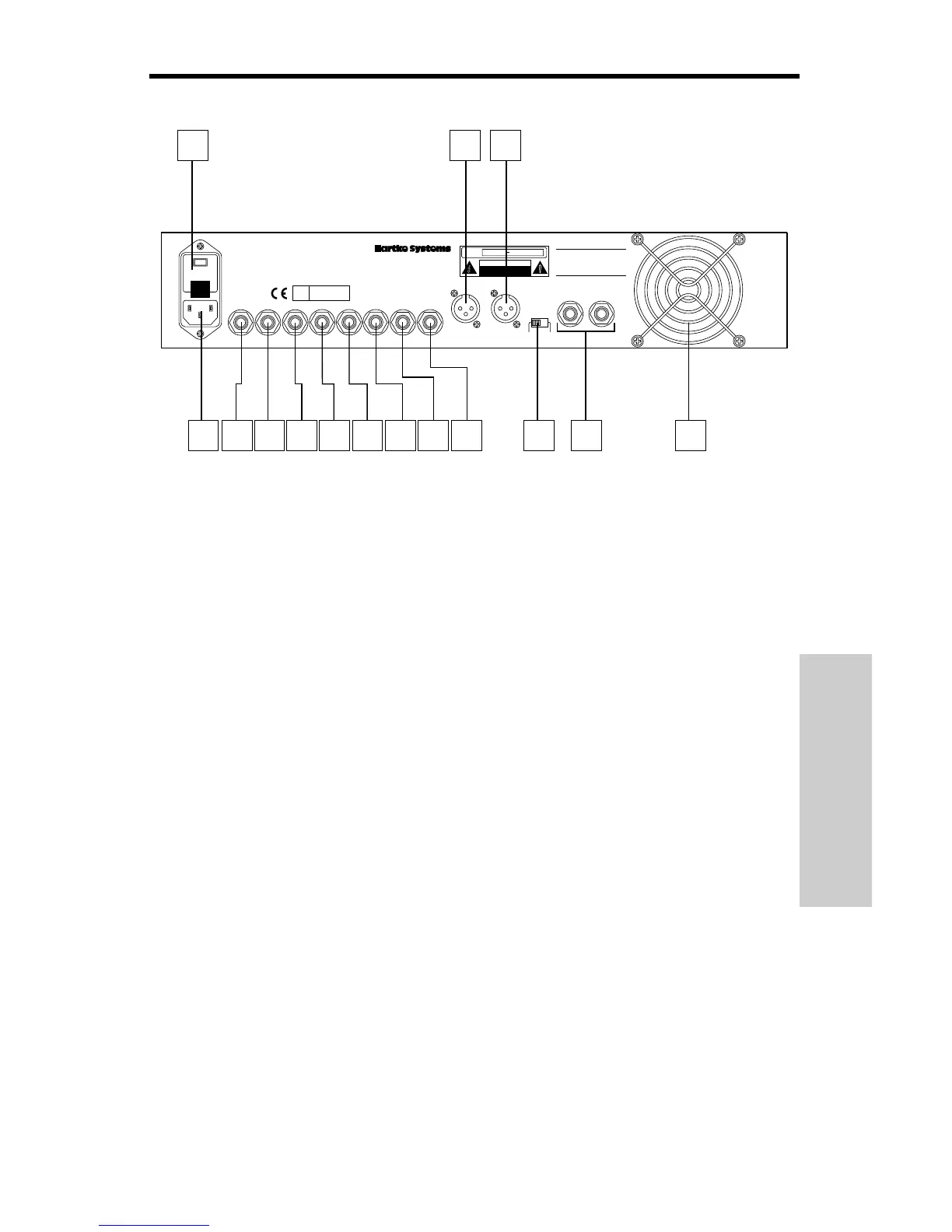

Übersicht: Rückseite des HA4000
1. Sicherungsfach - Benutzen Sie eine 5A/250V-Sicherung für einen 115V-Vorgang oder
eine 2,5A/250V-Sicherung für einen 230V-Vorgang.
2. Eingang - Schließen Sie hier den mitgelieferten Netzverbinder « IEC » an.
3. Mute-Fußschalter - Verbinden Sie einen normalen einpoligen kontakthaltenden
Fußschalter mit diesem unsymmetrierten 6,35 mm-Anschluß. Zur Aktivierung des
Fußschalters, schalten Sie den auf der Vorderseite befindlichen Audio Mute-Schalter
(s. unter Nr 1 auf S.25) in die « In »-Stellung (nach untern), und betätigen Sie den
Fußschalter. Sobald sie den Fußschalter betätigen, werden alle HA4000-Ausgänge mit
Ausnahme des auf der Rückseite befindlichen Tuner Out-Ausgangs (s; unter Nr 8 auf
S.28) stummgeschaltet, und erlauben Ihnen Ihren Baß zwischen den Songs zu stimmen.
Zur Wiederherstellung des Audio-Signals an allen Ausgängen (der Tuner Out-Ausgang,
der immer aktiv ist, mitinbegriffen), betätigen Sie einfach erneut den Fußschalter. Zur
Abschaltung der Fußschalter-Funktion, schalten Sie den Audio Mute-Schalter in die
« Out »-Position (nach oben).
4. Send Pre - Benutzen Sie diesen unsymmetrierten 6,35-Buchsenanschluß zum Senden
von Signalen zu einem externen Effektprozessors.* Der Ausgangspegel schwankt
zwischen ungefähr 0 dB und 4 dB, der vor den EQ- und Shape-Regelungen, aber nach
den Volumen-Regelungen eingestellt wird.
5. Return Pre - Benutzen Sie diesen unsymmetrierten 6,35-Buchsenanschluß zur
Rückführung des Signals eines externen Effektprozessors.* Das Signal wird vor den EQ-
und Shape-Regelungen, aber nach den Volumen-Regelung zurückgeführt.
6. Send Post - Benutzen Sie diesen unsymmetrierten 6,35-Buchsenanschluß zum Senden
von Signalen zu einem externen Effektprozessors.* Der Ausgangspegel schwankt
zwischen ungefähr 0 dB und 4 dB, der vor den EQ-, Shape und Volumen-Regelungen
eingestellt wird.
7. Return Post - Benutzen Sie diesen unsymmetrierten 6,35-Buchsenanschluß zur
Rückführung des Signals eines externen Effektprozessors.* Das Signal wird vor den EQ- ,
Shape- und Volumen-Regelungen zurückgeführt.
* Die Effektpedale, die Signale mit schwachem Pegel behandeln, müssen zwischen dem Ausgang Ihres
Basses und dem Eingang des HA4000 angeschlossen werden. Sie dürfen nicht mit den Abgang-
/Rückführungsanschlüsse auf der Rückseite verbunden werden.
